Datos del producto:
Pago y Envío Términos:
|
| Materia prima: | Fibra de vidrio tejida reforzada, compuestos PTFE-basados | Cuenta de la capa: | PWB echado a un lado doble, PWB de múltiples capas, PWB híbrido |
|---|---|---|---|
| Grueso del PWB: | PWB echado a un lado doble, PWB de múltiples capas, PWB híbrido | Tamaño del PWB: | ≤400 mm X 500 mm |
| Máscara de la soldadura: | Etc. verde, negro, azul, amarillo, rojo. | Peso de cobre: | 1 onza (35 µm), 2 onzas (70 µm) |
| Final superficial: | El cobre desnudo, HASL, ENIG, plata de la inmersión, lata de la inmersión, OSP, oro puro plateó etc… | ||
| Alta luz: | 30mil Rogers Printed Circuit Board,PWB echado a un lado doble de alta frecuencia,Tablero del PWB de rogers de la lata de la inmersión |
||

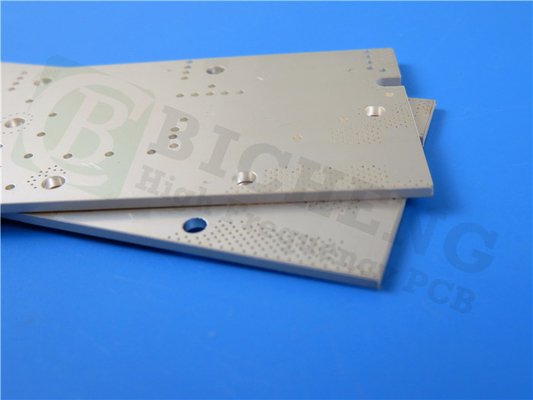

PCB de alta frecuencia Rogers DiClad 88020mil 30mil 60mil con Oro, Estaño y Plata
(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros que se muestran son solo para referencia)
Breve introducción
Los PCB Rogers DiClad 880 son compuestos a base de PTFE reforzados con fibra de vidrio tejida (sin rellenos cerámicos) que ofrecen una constante dieléctrica y factores de disipación más bajos al usar menos capas de fibra de vidrio tejida y una mayor proporción de contenido de PTFE.Sus valores DK y DF son similares a RT/duroid 5880.
La constante dieléctrica de las placas de circuito se ajusta mediante el control preciso de la proporción mixta de fibra de vidrio tejida y PTFE.Cuanta más fibra de vidrio, mayor es la constante dieléctrica, sin embargo, la estabilidad del tamaño es mejor.La fibra de vidrio tejida en las tablas se apila en la misma dirección para mantener constante el rendimiento de la dirección XY.Debido al uso de refuerzo tejido de fibra de vidrio, la estabilidad del tamaño es mejor que RT/duroid 5880 y RT/duroid 5870 en la dirección XY, pero su coeficiente de expansión térmica en la dirección del eje Z es mayor.
Propiedades típicas de DiClad 880
| Propiedad | Método de prueba | Condición | diclad 880 |
| Constante dieléctrica a 10 GHz | IPC TM-650 2.5.5.5 | C23/50 | 2.17, 2.20 |
| Constante dieléctrica a 1 MHz | IPC TM-650 2.5.5.3 | C23/50 | 2.17, 2.20 |
| Factor de disipación a 10 GHz | IPC TM-650 2.5.5.5 | C23/50 | 0.0009 |
| Factor de disipación a 1 MHz | IPC TM-650 2.5.5.3 | C23/50 | 0.0008 |
| Coeficiente Térmico de Er (ppm/°C) | IPC TM-650 2.5.5.5 Adaptado |
-10°C a +140°C | -160 |
| Fuerza de pelado (lbs.por pulgada) | IPC TM-650 2.4.8 | Después del estrés térmico | 14 |
| Resistividad de volumen (MΩ-cm) | IPC TM-650 2.5.17.1 | C96/35/90 | 1,4x109 |
| Resistividad superficial (MΩ) | IPC TM-650 2.5.17.1 | C96/35/90 | 2,9x106 |
| Resistencia al arco | ASTM D-495 | D48/50 | >180 |
| Módulo de tracción (kpsi) | ASTM D-638 | A, 23°C | 267, 202 |
| Resistencia a la tracción (kpsi) | ASTM D-882 | A, 23°C | 8.1, 7.5 |
| Módulo de compresión (kpsi) | ASTM D-695 | A, 23°C | 237 |
| Módulo de flexión (kpsi) | ASTM D-790 | A, 23°C | 357 |
| Ruptura dieléctrica (kV) | ASTM D-149 | D48/50 | >45 |
| Densidad (g/cm3) | ASTM D-792 Método A | A, 23°C | 2.23 |
| Absorción de agua (%) | MIL-S-13949H 3.7.7 IPC TM-650 2.6.2.2 |
E1/105 + D24/23 | 0.02 |
| Coeficiente de Térmica | IPC TM-650 2.4.24 | 0°C a 100°C | |
| Expansión (ppm/°C) | Mettler 3000 | ||
| Eje X | termomecánica | 25 | |
| Eje Y | Analizador | 34 | |
| Eje Z | 252 | ||
| Conductividad Térmica (W/mK) | ASTM E-1225 | 100°C | 0.261 |
| desgasificación | NASASP-R-0022A | 125°C, ≤ 10-6 torr | |
| Pérdida total de masa (%) | Máximo 1,00% | 0.01 | |
| Volátiles recogidos | Máximo 0,10% | 0.01 | |
| Material Condensable (%) | |||
| Recuperación de vapor de agua (%) | 0.01 | ||
| Condensado Visible (±) | NO | ||
| Inflamabilidad Archivo UL E 80166 | UL 94 Quemado vertical IPC TM-650 2.3.10 | C48/23/50, E24/125 | Cumple con los requisitos de UL94-V0 |
Características:
1. Tangente de pérdida extremadamente baja en 0.0009
2. Excelente estabilidad dimensional
3. Uniformidad del rendimiento del producto
Beneficios:
1. Las propiedades eléctricas son muy uniformes en todas las frecuencias
2. Rendimiento mecánico consistente
3. Excelente resistencia química
Aplicaciones Típicas:
1. Redes de arreglos en fase comerciales
2. Antenas de radio digital
3. Filtros, acopladores, LNA
4. Antenas de estación base de baja pérdida
5. Redes de alimentación de radar militar
6. Sistemas de guiado de misiles
Nuestra capacidad de PCB (DiClad 880)
| Material de placa de circuito impreso: | Compuestos a base de PTFE reforzados con fibra de vidrio tejida |
| Designación: | diclad 880 |
| Constante dieléctrica: | 2,20 (10 GHz) |
| Factor de disipación | 0,0009 (10 GHz) |
| Número de capas: | PCB de doble cara, PCB multicapa, PCB híbrido |
| Peso de cobre: | 1 onza (35 µm), 2 onzas (70 µm) |
| Espesor dieléctrico | 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
| Tamaño de placa de circuito impreso: | ≤400 mm X 500 mm |
| Máscara para soldar: | Verde, negro, azul, amarillo, rojo, etc. |
| Acabado de la superficie: | Cobre desnudo, HASL, ENIG, plata de inmersión, estaño de inmersión, OSP, chapado en oro puro, etc. |
Nuestras ventajas
1. El diseño de ingeniería evita que ocurran problemas en la preproducción;
2. ISO9001, ISO14001, ISO13485, fábrica de fabricación certificada por UL;
3. Inspección de AOI;
4. Las potentes capacidades de PCB respaldan su investigación y desarrollo, ventas y marketing;
5. Entrega a tiempo superior al 98% de tasa de entrega a tiempo;
6. PCB HDI de cualquier capa;
7. Taller de 16000㎡;Capacidad de salida de 30000㎡ por mes;8000 tipos de PCB por mes;
8. Comprobación rápida de CADCAM y cotización gratuita de PCB;
9. Método de envío diversificado: FedEx, DHL, TNT, EMS;
10. Sin MOQ, bajo costo para prototipos y tiradas pequeñas;
