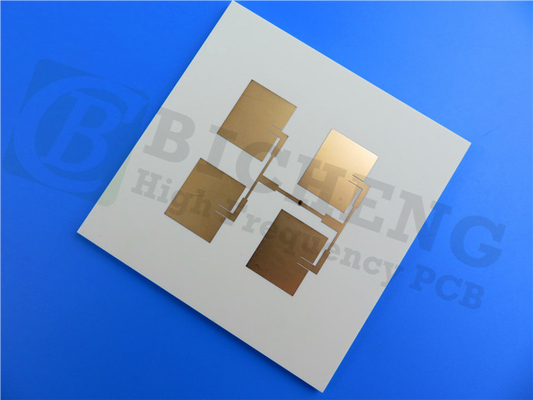

Placa de circuito del oro de la inmersión de la capa doble del tablero 60mil del PWB de Rogers de la antena RO4533

Cuota De Producción:	1pcs
Embalaje Estándar:	Vacío bags+Cartons
Período De Entrega:	8-9 días laborables
Método De Pago:	T/T
Capacidad De Suministro:	5000PCS por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

China

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-186.V1.0

Materia prima:

Rogers RO4533 1.524m m

Cuenta de la capa:

2 capas

Grueso del PWB:

1,6 milímetros ±0.16

Tamaño del PWB:

55 x 92mm=1up

Peso de cobre:

Final superficial:

Oro de la inmersión

Resaltar:

tablero del PWB de 60mil Rogers

placa de circuito del oro de la inmersión de 1.6m m

Tablero del PWB de Rogers de la capa doble

Descripción del Producto

Placa de circuito de alta frecuencia del oro de la inmersión de la capa doble del PWB 60mil Rogers 4533 de la antena RO4533

(Las placas de circuito impresas son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)

Descripción general

Ésta es un tipo de PWB echado a un lado doble el de alta frecuencia empleado Rogers RO4533, un tipo de funcionamiento de coste y laminas del grado de la antena. Está en la base 60mil (1.524m m) con el cobre 1oz acabó, ninguna máscara de la soldadura en ambos lados. El oro de la inmersión está en capa superior y la capa inferior con vias. Fabrican a los tableros por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. Embalan a cada 25 tableros para el envío.

Especificaciones del PWB

TAMAÑO DEL PWB	55 x 92mm=1up
TIPO DEL TABLERO	El doble echó a un lado PWB
Número de capas	2 capas
Componentes superficiales del soporte	SÍ
A través de componentes del agujero	NO
PILA DE LA CAPA	cobre ------- capa SUPERIOR de 17um (0,5 onzas) +plate
	Rogers RO4533 1.524m m
	cobre ------- 17um (0,5 onzas) + capa de la placa BOT
TECNOLOGÍA
Rastro y espacio mínimos:	milipulgada 10 milipulgadas/10
Agujeros mínimos/máximos:	0,3 milímetros/4,0 milímetros
Número de diversos agujeros:	3
Número de agujeros de taladro:	159
Número de ranuras molidas:	1
Número de recortes internos:	2
Control de la impedancia:	no
Número de finger del oro:	0
MATERIAL DEL TABLERO
Epóxido de cristal:	Rogers RO4533 1.524m m
Externo final de la hoja:	1,0 onzas
Hoja final interna:	N/A
Altura final del PWB:	1,6 milímetros ±0.16
EL PLATEAR Y CAPA
Final superficial	Oro de la inmersión, el 91%
Suelde la máscara para aplicarse a:	N/A
Color de la máscara de la soldadura:	N/A
Tipo de la máscara de la soldadura:	N/A
CONTOUR/CUTTING	Encaminamiento
MARCA
Lado de la leyenda componente	N/A
Color de la leyenda componente	N/A
Fabricante Name o logotipo:	N/A
VÍA	Plateado a través del agujero (PTH), tamaño mínimo 0.3m m.
GRADO DE FLAMIBILITY	94V-0
TOLERANCIA DE LA DIMENSIÓN
Dimensión del esquema:	0,0059"
Galjanoplastia del tablero:	0,0029"
Tolerancia del taladro:	0,002"
PRUEBA	Envío anterior de la prueba eléctrica del 100%
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN	fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVICIO	Por todo el mundo, global.

Placa de circuito del oro de la inmersión de la capa doble del tablero 60mil del PWB de Rogers de la antena RO4533 0

Usos típicos:

1. Antenas celulares de la estación base de la infraestructura

2. Redes de la antena de WiMax

Nuestras ventajas

1.ISO9001, ISO14001, IATF16949, ISO13485, UL certificó;

2.More que la experiencia de alta frecuencia del PWB de los años 18+;

el orden de la cantidad 3.Small está disponible, ningún MOQ requirió;

4.We son un equipo de pasión, disciplina, responsabilidad y honradez;

5.Delivery a tiempo: El >98%, tarifa de la denuncia del cliente: <1>

6.16000㎡ el taller, 30000㎡ hizo salir un mes y 8000 tipos al mes del PWB;

las capacidades del PWB 7.Powerful apoyan su investigación y desarrollo, ventas y márketing;

8.IPC clase 3 de la clase 2/IPC

Valores típicos (RO4533, RO4534, RO4535)

Propiedad	Valores típicos			Dirección	Unidades	Condición	Método de prueba
Propiedad	RO4533	RO4534	RO4535	Dirección	Unidades	Condición	Método de prueba
Constante dieléctrica, er proceso	3,3 ± 0,08	3,4 ± 0,08	3,44 ± 0,08	Z	-	10 GHz/23℃ 2,5 gigahertz	IPC-TM-650,2.5.5.5
Factor de disipación	0,002	0,0022	0,0032	Z	-	2,5 GHz/23℃	IPC-TM-650, 2.5.5.5
Factor de disipación	0,0025	0,0027	0,0037	Z	-	10 GHz/23℃	IPC-TM-650, 2.5.5.5
PIM (típico)	-157	-157	-157	-	dBc	El dBm reflejado 43 barrió tonos	Summitek 1900b PIM Analyzer
Fuerza dieléctrica	>500	>500	>500	Z	V/mil	0,51 milímetros	IPC-TM-650, 2.5.6.2
Estabilidad dimensional	<0>	<0>	<0>	X, Y	mm/m (milipulgadas/pulgada)	después de grabado de pistas	IPC-TM-650, 2.4.39A
Coeficiente de extensión termal	13	11	16	X	ppm/℃	℃ -55 a 288	IPC-TM-650, 2.4.41
	11	14	17	Y
	37	46	50	Z
Conductividad termal	0,6	0,6	0,6	-	Con (m.K)	℃ 80	ASTM C518
Absorción de la humedad	0,02	0,06	0,09	-	%	D48/50	IPC-TM-650, 2.6.2.1 ASTM D570
Tg	>280	>280	>280	-	℃ TMA		IPC-TM-650, 2.4.24.3
Densidad	1,8	1,8	1,9	-	gm/cm3	-	ASTM D792
Fuerza de cáscara de cobre	6,9 (1,2)	6,3 (1,1)	5,1 (0,9)	-	lbs/in (N/mm)	1 onza. Flotador de la soldadura del poste del EDC	IPC-TM-650, 2.4.8
Inflamabilidad	NO FRANCO	NO FRANCO	V-0	-	-	-	UL 94
Proceso sin plomo compatible	Sí	Sí	Sí	-	-	-	-

Placa de circuito del oro de la inmersión de la capa doble del tablero 60mil del PWB de Rogers de la antena RO4533 1
