20.7mil hidrocarburo impreso de la placa de circuito de la capa doble del RO 4003C LoPro de cerámica

20.7mil RO 4003C LoPro Double Layer Printed Circuit Board Hydrocarbon Ceramic
20.7mil RO 4003C LoPro Double Layer Printed Circuit Board Hydrocarbon Ceramic 20.7mil RO 4003C LoPro Double Layer Printed Circuit Board Hydrocarbon Ceramic 20.7mil RO 4003C LoPro Double Layer Printed Circuit Board Hydrocarbon Ceramic

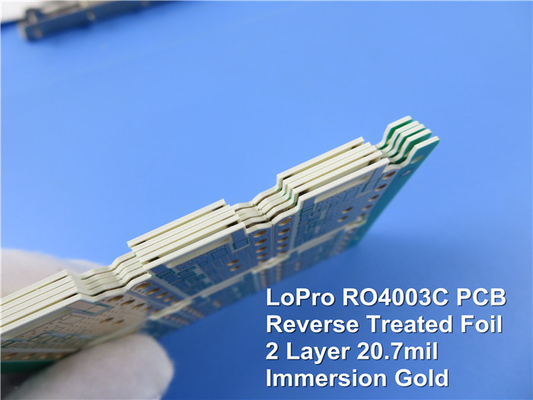

Ampliación de imagen :  20.7mil hidrocarburo impreso de la placa de circuito de la capa doble del RO 4003C LoPro de cerámica

Datos del producto:
Lugar de origen: China
Nombre de la marca: Bicheng
Certificación: UL, ISO9001, IATF16949
Número de modelo: BIC-131.V1.0
Pago y Envío Términos:
Cantidad de orden mínima: 1pcs
Precio: USD9.99-99.99
Detalles de empaquetado: Vacío bags+Cartons
Tiempo de entrega: 8-9 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 5000pcs por mes
Descripción detallada del producto
Materia prima: Laminas de cerámica del hidrocarburo Cuenta de la capa: Doble capa, multicapa, PCB híbrido
Tamaño del PWB: ≤400 mm X 500 mm Grueso del PWB: 12.7mil (0.323m m), 16.7mil (0.424m m), 20.7mil (0.526m m), 32.7mil (0.831m m), 60.7mil (1.542m m)
Máscara de la soldadura: Etc. verde, negro, azul, amarillo, rojo. Coppweight: 0.5oz (17 µm), 1oz (los 35µm), 2oz (los 70µm)
Final de Surfacre: Cobre desnudo, HASL, ENIG, OSP, lata de la inmersión etc….
Alta luz:

placa de circuito impresa de la capa doble 20.7mil

,

Placa de circuito impresa de la capa doble de RO4003C LoPro

,

PWB del lado del doble de RO4003C LoPro



El PWB de Rogers de la capa doble empleó 20,7lahojatratadarevésde lamilipulgadaRO4003CLoPropara el bloque de poco ruido.

(Las placas de circuito impresas son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)



Laminas de RO4003C LoPro utilizar la tecnología de un Rogers propietario que permite que la hoja tratada revés enlace al dieléctrico estándar de RO4003C. Esto da lugar a una lamina con la pérdida baja del conductor para la pérdida de inserción y la integridad de señal mejoradas mientras que mantiene el resto de las cualidades deseables del sistema laminado estándar de RO4003C.



Características y ventajas:

Los materiales de RO4003C son hidrocarburo reforzado/laminas de cerámica con revés del perfil muy bajo trataron la hoja.

1. Una pérdida de inserción más baja

2. PIM bajo

3. Integridad de señal creciente

4. Alta densidad del circuito



Coeficiente bajo de Z-AXIS de extensión termal

1. Capacidad de múltiples capas del tablero

2. Flexibilidad del diseño



Proceso sin plomo compatible

1. Proceso de alta temperatura

2. Responde a preocupaciones ambientales



CAF resistente



Nuestra capacidad del PWB (RO4003C LoPro)

Material del PWB: Laminas de cerámica del hidrocarburo
Designación: RO4003C LoPro
Constante dieléctrica: 3.38±0.05
Cuenta de la capa: Capa doble, PWB de múltiples capas, híbrido
Peso de cobre: 0.5oz (17 µm), 1oz (los 35µm), 2oz (los 70µm)
Grueso del PWB: 12.7mil (0.323m m), 16.7mil (0.424m m), 20.7mil (0.526m m), 32.7mil (0.831m m), 60.7mil (1.542m m)
Tamaño del PWB: ≤400mm X 500m m
Máscara de la soldadura: Etc. verde, negro, azul, amarillo, rojo.
Final superficial: Cobre desnudo, HASL, ENIG, OSP, lata de la inmersión etc….



Algunos usos típicos:

1. Usos de Digitaces tales como servidores, routeres, y aviones traseros de alta velocidad

2. Antenas y amplificadores de potencia celulares de la estación base

3. LNB para los satélites directos de la difusión

4. Etiquetas de identificación del RF



Propiedades típicas de RO4003C LoPro

Propiedad Valor típico Dirección Unidades Condición Método de prueba
Constante dieléctrica,  de proceso 3,38 ± 0,05 z -- 10 GHz/23°C IPC-TM-650 Stripline afianzado con abrazadera 2.5.5.5
Constante dieléctrica,  del diseño 3,5 z -- 8 a 40 gigahertz Método de la longitud de la fase diferenciada
El factor de disipación broncea,  0,0027 0,0021 z -- 10 GHz/23°C 2,5 GHz/23°C IPC-TM-650 2.5.5.5
Coeffifi termal cient del r 40 z ppm/°C -50°C a 150°C IPC-TM-650 2.5.5.5
Resistencia de volumen 1,7 x 1010   MΩ•cm COND A IPC-TM-650 2.5.17.1
Resistencia superficial 4,2 x 109   COND A IPC-TM-650 2.5.17.1
Fuerza eléctrica 31.2(780) z KV/mm (V/mil) 0.51m m (0.020") IPC-TM-650 2.5.6.2
Módulo extensible 26889(3900) Y MPa (kpsi) RT ASTM D638
Resistencia a la tensión 141 (20,4) Y MPa (kpsi) RT ASTM D638
Fuerza flexural 276(40)   MPa (kpsi)   IPC-TM-650 2.4.4
Estabilidad dimensional <0> X, Y mm/m (milipulgadas/pulgada) después del grabado de pistas +E2/150°C IPC-TM-650 2.4.39A
Coeffifi cient de la extensión termal 11 x ppm/°C -55 a 288°C IPC-TM-650 2.1.41
14 y
46 z
Tg >280   °C TMA IPC-TM-650 2.4.24.3
TD 425   °C TGA   ASTM D3850
Conductividad termal 0,64   W/m/°K 80°C ASTM C518
Absorción de la humedad 0,06   % 48 horas de inmersión 0,060" temperatura 50°C de la muestra ASTM D570
Densidad 1,79   gm/cm3 23°C ASTM D792
Fuerza de cáscara de cobre 1,05 (6,0)   N/mm (pli) después de flotador de la soldadura 1 onza. Hoja del TC IPC-TM-650 2.4.8
Inflamabilidad N/A       UL 94
Proceso sin plomo compatible
