el doble de 10mil Rogers TC350 echó a un lado PWB para los combinadores de la microonda

10mil Rogers TC350 Double Sided PCB For Microwave Combiners
10mil Rogers TC350 Double Sided PCB For Microwave Combiners 10mil Rogers TC350 Double Sided PCB For Microwave Combiners 10mil Rogers TC350 Double Sided PCB For Microwave Combiners 10mil Rogers TC350 Double Sided PCB For Microwave Combiners

Ampliación de imagen :  el doble de 10mil Rogers TC350 echó a un lado PWB para los combinadores de la microonda

Datos del producto:
Lugar de origen: China
Nombre de la marca: Bicheng
Certificación: UL, ISO9001, IATF16949
Número de modelo: BIC-138.V1.0
Pago y Envío Términos:
Cantidad de orden mínima: 1pcs
Detalles de empaquetado: Vacío bags+Cartons
Tiempo de entrega: 8-9 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 5000pcs por mes
Descripción detallada del producto
Materia prima: La fibra de vidrio tejida reforzada, haber llenado de cerámica, PTFE basó compuesto Cuenta de la capa: Capa doble, PWB de múltiples capas, híbrido
Grueso del PWB: 10mil (0.254m m), 20mil (0.508m m), 30mil (0.762m m), 60mil (1.524m m) Tamaño del PWB: ≤400mm X 500m m
Máscara de la soldadura: Etc. verde, negro, azul, amarillo, rojo. Peso de cobre: 0.5oz (17 µm), 1oz (los 35µm), 2oz (los 70µm)
Final superficial: Cobre desnudo, HASL, ENIG, OSP, lata de la inmersión etc….
Alta luz:

el doble 10mil echó a un lado PWB

,

El doble de Rogers TC350 echó a un lado PWB

,

Los combinadores de la microonda doblan el PWB echado a un lado

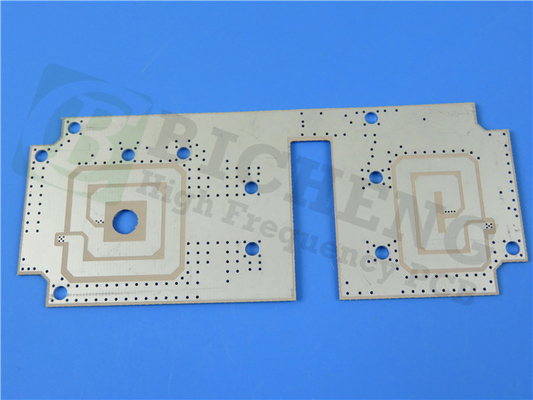

Doble echó a un lado el PWB empleado 10mil Rogers TC350 con el oro de la inmersión para los combinadores de la microonda.



El TC350 de Rogers es una fibra de vidrio tejida reforzada, haber llenado de cerámica, PTFE basó el compuesto para el uso como fabricación del circuito impreso board.TC350 se diseña proporcionar la transferencia de calor aumentada con conductividad termal de la “Mejor-En-clase”, mientras que reduce pérdida dieléctrica y pérdida de inserción. Baje las pérdidas dan lugar a aumentos más altos del amplificador y de la antena/a eficacias.



Características y ventajas:

1. La conductividad termal creciente de TC350 proporciona la mayor potencia que dirige, reduce apuroses y mejora confiabilidad del dispositivo. Esto da lugar a temperaturas de empalme reducidas y amplía la vida de componentes activos, que es crítica para mejorar confiabilidad del amplificador de potencia, el MTBF que extiende y la reducción de costes de la garantía.



2. TC350 tiene Constant Stability dieléctrico excelente a través de una gama de temperaturas ancha. Esto ayuda al amplificador de potencia y los diseñadores de la antena maximizan aumento y minimizan ancho de banda muerto perdidos a la deriva de la constante dieléctrica como cambios de temperatura de funcionamiento.



3. TC350 disfruta de un enlace fuerte para revestir con cobre, utilizando el grado de la microonda, cobre del perfil bajo. Esto da lugar incluso a una pérdida de inserción más baja debido a las pérdidas del efecto de piel de cobre que son más obvias en un RF y frecuencias microondas más altos.



el doble de 10mil Rogers TC350 echó a un lado PWB para los combinadores de la microonda 0



Nuestras capacidades del PWB (TC350)

Nuestra capacidad del PWB (TC350)
Material del PWB La fibra de vidrio tejida reforzada, haber llenado de cerámica, PTFE basó compuesto
Designación TC350
Constante dieléctrica 3.5±0.05
Conductividad termal 0,72 W/m-K
Factor de disipación Gigahertz del Df .002@10
Cuenta de la capa Capa doble, PWB de múltiples capas, híbrido
Peso de cobre 0.5oz (17 µm), 1oz (los 35µm), 2oz (los 70µm)
Grueso del PWB 10mil (0.254m m), 20mil (0.508m m), 30mil (0.762m m), 60mil (1.524m m)
Tamaño del PWB ≤400mm X 500m m
Máscara de la soldadura Etc. verde, negro, azul, amarillo, rojo.
Final superficial Cobre desnudo, HASL, ENIG, OSP, lata de la inmersión etc….



Usos típicos:

1. Combinador de la microonda y divisores de poder

2. Amplificadores de potencia, filtros y acopladores

3. La torre montó los amplificadores (TMA) y la torre montó los aumentadores de presión (TMB)

4. Antenas termalmente completadas un ciclo sensibles a la deriva dieléctrica



Propiedades típicas de TC350:

Propiedades típicas: TC350
Propiedad Unidades Valor Prueba Merthod
1. Propiedades eléctricas
Constante dieléctrica (puede variar por grueso)
@1 megaciclo - 3,50 IPC TM-650 2.5.5.3
Gigahertz @1.8 - 3,50 CAVIDAD RESONANTE
Gigahertz @10 - 3,50 IPC TM-650 2.5.5.5
Factor de disipación
@1 megaciclo - 0,0015 IPC TM-650 2.5.5.3
Gigahertz @1.8 - 0,0018 CAVIDAD RESONANTE
Gigahertz @10 - 0,0020 IPC TM-650 2.5.5.5
Coeficiente de temperatura de dieléctrico -
TC r @ 10 gigahertz (- 40-150°C) ppm/ºC -9 IPC TM-650 2.5.5.5
Resistencia de volumen
C96/35/90 MΩ-cm 7.4x106 IPC TM-650 2.5.17.1
E24/125 MΩ-cm 1.4x108
Resistencia superficial
C96/35/90 3.2x107 IPC TM-650 2.5.17.1
E24/125 4.3x108 IPC TM-650 2.5.17.1
Fuerza eléctrica Voltios/milipulgada (kV/mm) 780 (31) IPC TM-650 2.5.6.2
Avería dieléctrica kilovoltio 40 IPC TM-650 2.5.6
Resistencia de arco sec >240 IPC TM-650 2.5.1
propiedades 2.Thermal
Temperatura de la descomposición (TD)
Inicial °C 520 IPC TM-650 2.4.24.6
el 5% °C 567 IPC TM-650 2.4.24.6
T260 minuto >60 IPC TM-650 2.4.24.1
T288 minuto >60 IPC TM-650 2.4.24.1
T300 minuto >60 IPC TM-650 2.4.24.1
Extensión termal, CTE (x, y) 50-150ºC ppm/ºC 7, 7 IPC TM-650 2.4.41
Extensión termal, CTE (z) 50-150ºC ppm/ºC 12 IPC TM-650 2.4.24
% de la extensión de z-AXIS (50-260ºC) % 1,2 IPC TM-650 2.4.24
3. Propiedades mecánicas
Pele la fuerza para revestir con cobre (1 micrón oz/35)
Después de la tensión termal lb/in (N/mm) 7 (1,2) IPC TM-650 2.4.8
En las temperaturas elevadas (150ºC) lb/in (N/mm) 9 (1,6) IPC TM-650 2.4.8.2
Después de soluciones de proceso lb/in (N/mm) 7 (1,2) IPC TM-650 2.4.8
Módulo de Young kpsi (MPa)   IPC TM-650 2.4.18.3
Fuerza flexural (máquina/cruz) kpsi (MPa) 14/10 (97/69) IPC TM-650 2.4.4
Resistencia a la tensión (máquina/cruz) kpsi (MPa) 11/8 (76/55) IPC TM-650 2.4.18.3
Módulo compresivo kpsi (MPa)   ASTM D-3410
El ratio de Poisson -   ASTM D-3039
4. Propiedades físicas
Absorción de agua % 0,05 IPC TM-650 2.6.2.1
Densidad, 23ºC ambiente g/cm3 2,30 Método A de ASTM D792
Conductividad termal W/mK 0,72 ASTM D5470
Calor específico J/gK 0,90 ASTM D5470
Inflamabilidad clase V0 UL-94
Desgasificación de la NASA, 125ºC, ≤10 - 6 torres
Pérdida total total % 0,02 NASA SP-R-0022A
Volátiles recogidos % 0,01 NASA SP-R-0022A
Vapor de agua recuperado % 0,01 NASA SP-R-0022A



el doble de 10mil Rogers TC350 echó a un lado PWB para los combinadores de la microonda 1
