Sustrato de alta frecuencia F4BTMS300 de 2 capas 5mil con acabado ENIG

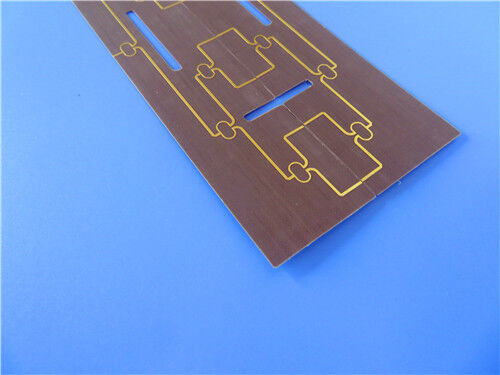

Esta PCB F4BTMS300 rígida de 2 capas es una solución de circuito de alta frecuencia ultradelgada y de alta fiabilidad, diseñada para escenarios rigurosos de comunicaciones aeroespaciales, de radar militar y satelital. Utilizando un sustrato compuesto de PTFE con relleno cerámico F4BTMS300 mejorado, la placa logra una pérdida electromagnética ultrabaja y una estabilidad dimensional excepcional en condiciones de operación complejas. Presenta un grosor acabado ultradelgado de 0,25 mm y un peso de cobre exterior de 1 oz (1,4 mils), equipado con un acabado superficial ENIG de primera calidad para garantizar una conductividad eléctrica estable y una capacidad anticorrosión a largo plazo. Construida con un mínimo de traza/espacio de 4/6 mil y un tamaño de orificio mínimo de 0,35 mm, adopta una estructura sin vías ciegas con construcción doble cara sin serigrafía ni máscara de soldadura. Fabricada según los estándares IPC-Clase-2 y basada en archivos estándar Gerber RS-274-X, cada PCB se somete a pruebas eléctricas de rango completo antes de la entrega, con suministro global accesible para despliegues industriales y aeroespaciales de alta gama.

Especificación de PCB

Con una estructura simétrica y compacta de 2 capas rígidas, esta PCB ultradelgada ofrece un rendimiento eléctrico constante y una excelente planitud estructural para la transmisión de señales de alta frecuencia. La estructura de capas optimizada elimina el desequilibrio de tensiones internas durante la producción y la operación, lo que permite un alto rendimiento de fabricación y una estabilidad operativa a largo plazo para circuitos de RF y aeroespaciales de precisión.

Estructura de Apilamiento de PCB:

Estadísticas de PCB

Esta PCB de alta frecuencia F4BTMS300 de precisión adopta un diseño de componentes optimizado y una distribución racional de vías, adaptándose completamente a los requisitos de ensamblaje compacto y ofreciendo una transmisión de señal estable y de alta precisión para aplicaciones de sistemas aeroespaciales y de RF.

Introducción al Sustrato de Alta Frecuencia F4BTMS300

F4BTMS300 es una iteración mejorada de la serie de sustratos F4BTM convencional, refinada a través de una formulación de material optimizada y técnicas de fabricación avanzadas. Este material compuesto integra rellenos de nano-cerámica de alto contenido y tejido de fibra de vidrio ultrafina mezclados con resina de PTFE, mitigando eficazmente los efectos adversos de la fibra de vidrio en la propagación de ondas electromagnéticas. Esta optimización estructural reduce significativamente la pérdida dieléctrica, mejora la uniformidad dimensional general, reduce la anisotropía en los ejes X/Y/Z y amplía el rango de frecuencia de trabajo efectivo, al tiempo que mejora la resistencia eléctrica inherente.

El sustrato exhibe una excelente conductividad térmica, características dieléctricas estables a la temperatura y un rendimiento de expansión térmica ultrabaja, manteniendo propiedades eléctricas y estructurales estables bajo fluctuaciones extremas de temperatura. Adopta una lámina de cobre RTF de baja rugosidad como configuración estándar, que reduce eficazmente la pérdida del conductor de alta frecuencia al tiempo que mantiene una resistencia al pelado fiable. Compatible con procesos de laminación de base de cobre y aluminio, F4BTMS300 sirve como una alternativa de alta fiabilidad de grado aeroespacial a los sustratos de alta frecuencia importados, ideal para la fabricación de circuitos de comunicaciones militares, de aviación y satelitales.

Características Eléctricas y Térmicas del Núcleo F4BTMS300

Material F4BTMS Ventajas

Superando los tradicionales FR4 y los sustratos de PTFE comunes, las PCB F4BTMS300 presentan propiedades de material mejoradas y compatibilidad de proceso versátil, ideales para aplicaciones industriales y aeroespaciales rigurosas de alta precisión y alta frecuencia:

Baja pérdida de alta frecuencia: la estructura compuesta de nano-cerámica reduce la atenuación de la señal para una transmisión estable en el rango de 10-20 GHz

Estabilidad térmica fiable: el CTE optimizado y el coeficiente de temperatura DK evitan cambios en el rendimiento eléctrico bajo ciclos térmicos

Pérdida de conductor minimizada: emparejado con lámina de cobre RTF de baja rugosidad para reducir la pérdida por efecto pelicular y aumentar la eficiencia del circuito

Fuerte estabilidad ambiental: la absorción de humedad ultrabaja garantiza un rendimiento constante en temperaturas y humedades fluctuantes

Baja anisotropía estructural: las propiedades físicas equilibradas evitan la deformación y mejoran la fiabilidad operativa a largo plazo

Amplia adaptabilidad de proceso: compatible con laminación de base de cobre y aluminio para varios circuitos de disipación de calor de alta potencia

Aplicaciones Típicas

Beneficiándose de una pérdida dieléctrica ultrabaja, una adaptabilidad ambiental excepcional y un rendimiento eléctrico estable de alta frecuencia, las PCB F4BTMS300 se aplican ampliamente en sistemas aeroespaciales de alta gama, defensa militar y sistemas de microondas de RF de precisión:

• Equipos aeroespaciales, sistemas espaciales y dispositivos electrónicos de cabina
• Sistemas de circuitos de microondas y RF de alta precisión
• Equipos de radar militar y de radar de detección de alta precisión
• Componentes de red de alimentación de RF y módulos de procesamiento de señales
• Antenas sensibles a la fase y sistemas de antenas de arreglo en fase
• Equipos de comunicación satelital comercial y militar

Garantía de Calidad y Servicio

Todas las PCB de alta frecuencia F4BTMS300 se fabrican en estricto cumplimiento de los criterios de calidad industrial IPC-Clase-2. Procesadas a partir de archivos estándar Gerber RS-274-X, estas placas de alta frecuencia ultradelgadas presentan una tolerancia dimensional precisa y una consistencia eléctrica estable para escenarios de aplicación de alta gama. Cada unidad terminada se somete a una inspección completa del rendimiento eléctrico antes del envío para eliminar defectos funcionales y garantizar la uniformidad de la calidad del lote. Respaldadas por logística global y soporte técnico profesional, estas soluciones de PCB de grado aeroespacial brindan un soporte fiable para la fabricación industrial de alta precisión y proyectos de investigación científica avanzada en todo el mundo.
