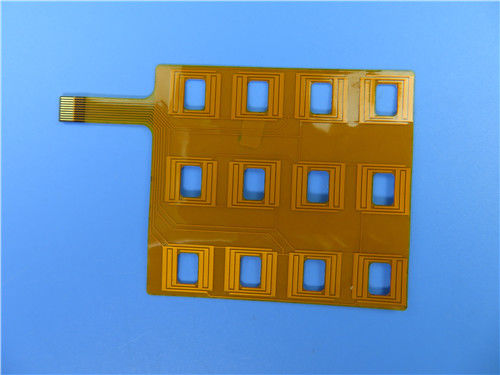

Tablero flexible del PWB del oro 0.1m m de la inmersión para la membrana del telclado numérico

Immersion gold 0.1mm Flexible PCB Board For Keypad Membrane
Immersion gold 0.1mm Flexible PCB Board For Keypad Membrane Immersion gold 0.1mm Flexible PCB Board For Keypad Membrane Immersion gold 0.1mm Flexible PCB Board For Keypad Membrane Immersion gold 0.1mm Flexible PCB Board For Keypad Membrane Immersion gold 0.1mm Flexible PCB Board For Keypad Membrane Immersion gold 0.1mm Flexible PCB Board For Keypad Membrane Immersion gold 0.1mm Flexible PCB Board For Keypad Membrane

Ampliación de imagen :  Tablero flexible del PWB del oro 0.1m m de la inmersión para la membrana del telclado numérico

Datos del producto:
Lugar de origen: China
Nombre de la marca: Bicheng
Certificación: UL, ISO9001, IATF16949
Número de modelo: BIC-278.V1.0
Pago y Envío Términos:
Cantidad de orden mínima: 1pcs
Precio: USD9.99-99.99
Detalles de empaquetado: Vacío bags+Cartons
Tiempo de entrega: 8-9 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 5000pcs por mes
Descripción detallada del producto
Materia prima: Polyimide Cuenta de la capa: 1 capa
Grueso del PWB: 0.1m m Tamaño del PWB: 67,23 x 50.56m m
Coverlay: amarillo Serigrafía: blanco
Peso de cobre: 1OZ Final superficial: Oro de la inmersión
Alta luz:

Tablero flexible del PWB de la inmersión

,

tablero flexible del PWB de 0.1m m

,

solo PWB flexible echado a un lado de 0.1m m

Solo PWB flexible echado a un lado en el Polyimide con 3M Tape y el oro de la inmersión para la membrana del telclado numérico

(FPC son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)

Descripción general

Éste es un tipo de circuito impreso flexible para el uso de la membrana del telclado numérico. Es un FPC de una sola capa en 0.1m m gruesos. La lamina baja es de ITEQ, él ha fabricado por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. El refuerzo del Polyimide se aplica en la cabeza de inserción.

Hoja del parámetro y de datos

Tamaño del PWB flexible 67,23 x 50.56m m
Número de capas 1
Tipo del tablero PWB flexible
Grueso del tablero 0.10m m
Material del tablero Polyimide los 25µm
Proveedor material del tablero ITEQ
Valor del Tg del material del tablero 60℃
Grueso del Cu de PTH µm ≥20
Thicknes internos del Cu de Iayer N/A
Grueso superficial del Cu µm 35
Color de Coverlay Amarillo
Número de Coverlay 2
Grueso de Coverlay µm 25
Material del refuerzo Stiffner del Polyimide/cinta de 3M
Grueso del refuerzo 0.2m m
Tipo de tinta de la serigrafía IJR-4000 MW300
Proveedor de la serigrafía TAIYO
Color de la serigrafía Blanco
Número de serigrafía 1
Peladura de la prueba de Coverlay Ningún peelable
Adherencia de la leyenda 3M 90℃ que pela no después de 3 épocas mínimas prueba
Final superficial Oro de la inmersión
Grueso del níquel/del oro Au: los 0.03µm (mínimo); Ni los 2-4µm
RoHS requirió
Famability 94-V0
Prueba de choque termal Paso, -25℃±125℃, 1000 ciclos.
Tensión termal Paso, 300±5℃, 10 segundos, 3 ciclos. Ninguna delaminación, el ningún ampollar.
Función Prueba eléctrica del paso del 100%
Ejecución Conformidad con la clase 2 de IPC-A-600H y de IPC-6013C

Tablero flexible del PWB del oro 0.1m m de la inmersión para la membrana del telclado numérico 0

Tablero flexible del PWB del oro 0.1m m de la inmersión para la membrana del telclado numérico 1

Características y ventajas

Flexibilidad excelente

Reducción del volumen

Perdida de peso

Consistencia de la asamblea

Confiabilidad creciente

El extremo puede ser entero soldado

Bajo costo

Continuidad del proceso

Método de envío diversificado

Tarifa de la denuncia del cliente: <1>

Usos

Receptor de teléfono/auricular FPC, tablero suave del LCD TV, tablero suave de la cámara digital, tablero suave del módulo del Tablet PC

Clarificaciones de FPC

Según la combinación de materia prima y de hoja de cobre, la placa de circuito flexible puede ser dividida en dos tipos: tablero flexible con el tablero adhesivo y flexible sin el pegamento. El precio del PWB flexible inadhesivo es mucho más alto que el del PWB flexible adhesivo, pero su flexibilidad, enlazando la fuerza entre la hoja y el substrato de cobre y la llanura de la soldadura son también mejores que la del PWB flexible adhesivo. Se utiliza tan solamente en las situaciones de mucha demanda, tales como: COF (MICROPROCESADOR EN LA FLEXIÓN, el tablero flexible con el microprocesador desnudo, la alta llanura del cojín) y así sucesivamente. Porque su precio es alto, la mayor parte del PCBs flexible usado en el mercado es placa de circuito flexible todavía adhesiva. Porque utilizan a la placa de circuito flexible principalmente en la situación donde se requiere el doblez, si el diseño o el proceso no es razonable, es fácil producir microrajas, la soldadura y otros defectos.

Economía de usar FPC

Si el diseño de circuito es relativamente simple, el volumen total es pequeño, y el espacio es conveniente, la conexión interna tradicional es mucho más barato. Los circuitos flexibles son una buena opción del diseño si el circuito es complejo, procesa muchas señales o tiene requisitos eléctricos o mecánicos especiales. Cuando el tamaño y el funcionamiento de usos exceden la capacidad de circuitos rígidos, la asamblea flexible es la más económica. Un cojín 12mil con un 5mil a través del agujero y de un circuito flexible con las líneas 3mil y el espaciamiento se puede fabricar en una película fina. Por lo tanto, es más confiable montar el microprocesador directamente en la película. Hay no ignífugo eso podría ser una fuente de ion. Estas películas pueden ser protectoras y solidificaron en temperaturas más altas para obtener temperaturas de transición más altas de vidrio. Los materiales flexibles son menos costosos que los materiales rígidos porque están libres de conectores.

Tablero flexible del PWB del oro 0.1m m de la inmersión para la membrana del telclado numérico 2
Tablero flexible del PWB del oro 0.1m m de la inmersión para la membrana del telclado numérico 3
