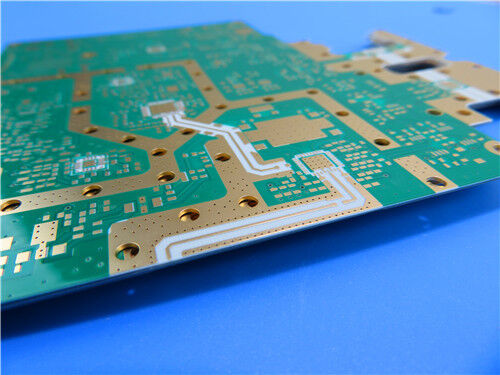

PCB RO4003C de 6 capas, circuito TG alto de 1,74 mm de espesor, clase IPC-3

Este personalizado de 6 capasPCB rígidos híbridosadopta un sustrato cerámico de hidrocarburos RO4003C combinado con materiales dieléctricos FR4 de Tg170°C. Con 1 onza de cobre acabado en cada capa conductora y un grosor de laminado acabado de 1,74 mm,el PCB presenta una máscara de soldadura verde de doble cara con leyenda blanca y chapa de oro electrolítico duroTiene un tamaño de 127 mm × 103 mm (1 pieza, incluido el borde del proceso), cumple con la norma IPC-Clase-3 con un espesor de cobre de 25 μm,con una capacidad de transmisión superior a 20 W, pero no superior a 30 W,Combina un rendimiento de RF superior y una procesable FR-4 estándar para sistemas electrónicos de RF de banda ancha y microondas.

Especificaciones de los PCB


RO4003C Introducción del material
RO4003C es un laminado termoset cerámico de hidrocarburos reforzado con vidrio con un rendimiento de alta frecuencia premium y un costo de fabricación de PCB asequible.que sirven circuitos de alta frecuencia que funcionan por encima de 500 MHz en los que el FR-4 convencional no puede satisfacer los requisitos eléctricos de RF.

RO4003C posee un coeficiente de temperatura ultrabaja de constante dieléctrica, además de un rendimiento Dk estable en amplios rangos de frecuencia.La lámina de cobre opcional LoPro® ayuda a minimizar la pérdida de inserción para el uso de banda anchaSu valor de CTE coincide estrechamente con el papel de cobre, garantizando una gran estabilidad dimensional para las estructuras de PCB multicapa dieléctricas mixtas.CTE bajo eje Z asegura el rendimiento del agujero recubierto intacto bajo choque térmico severoCon una Tg superior a 280°C, mantiene propiedades térmicas estables durante todo el ciclo térmico de fabricación de PCB.

A diferencia de los sustratos de alta frecuencia basados en PTFE, RO4003C no requiere grabado de sodio especializado a través de pretratamiento.Este laminado rígido está disponible con las variantes de tejido de vidrio 1080 y 1674 con el mismo rendimiento eléctricoCumple con la especificación IPC-4103/10 y actúa como un sustituto directo cualificado de los sustratos RO4003C estándar.

Principales características del material
Baja pérdida dieléctrica de alta frecuencia: rendimiento eléctrico estable para microondas RF y líneas de transmisión controladas por impedancia

Estabilidad dieléctrica excelente: mínima fluctuación de Dk en condiciones de temperatura y frecuencia variadas

CTE combinado con cobre: Expansión optimizada del eje X/Y/Z para una alta estabilidad dimensional y una estructura de cobre de agujero confiable

Resistencia térmica ultraalta: Tg> 280°C, rendimiento estable durante la laminación multicapa y el ciclo térmico

Proceso compatible con FR-4: no se necesita PTFE especializado a través de un tratamiento de grabado, lo que reduce el costo general de fabricación

Fuel de cobre personalizable: Opcional LoPro® de bajo perfil para reducir la pérdida de inserción de señal

Cumplimiento estándar: cumple con la especificación industrial IPC-4103/10

Aplicaciones típicas

• Circuitos de comunicación de RF de banda ancha y microondas
• Líneas de transmisión de impedancia controlada y redes de coincidencia de señales
• Modulos comerciales de radar, antena y transmisores y receptores inalámbricos
• Unidades de radio de las estaciones base y equipos de infraestructura de comunicaciones inalámbricas
• PCB de alta frecuencia dieléctricos mixtos de múltiples capas
• Dispositivos de detección de alta frecuencia y de radiofrecuencia industrial
