20 mil DiClad 527 PCB de PTFE de alta frecuencia de doble cara

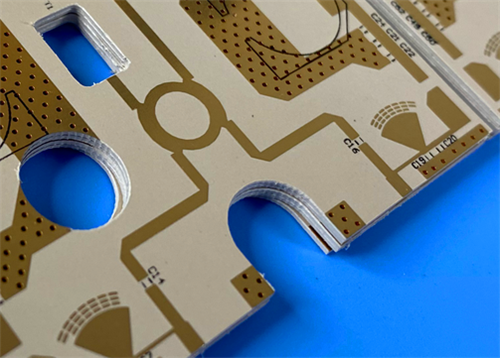

Esta PCB rígida de alta frecuencia de 2 capas personalizada utiliza RogersDiClad 527Sustrato de PTFE reforzado con fibra de vidrio, diseñado para aplicaciones de circuitos de microondas y RF de alta precisión y baja pérdida. La placa está construida con un acabado de superficie de oro por inmersión, serigrafía negra en la capa superior, sin serigrafía inferior y una estructura sin máscara de soldadura de doble cara.

Especificación de PCB

Estructura de apilamiento de capas de PCB

Ilustraciones y estándares de calidad

Formato de material gráfico: los archivos de fabricación se suministran en formato estándar Gerber RS-274-X, la especificación universal de la industria que garantiza un patrón de circuito preciso y una total compatibilidad de producción.

Estándar de calidad: Cada PCB cumple con los estándares de confiabilidad IPC-Clase-2, lo que garantiza los requisitos de rendimiento y durabilidad para aplicaciones electrónicas comerciales e industriales.

Cobertura de suministro: envíos globales y cronogramas de entrega flexibles están disponibles para adaptarse a los distintos cronogramas de los proyectos, lo que respalda un suministro mundial estable.

Descripción general del material DiClad 527

Rogers DiClad 527 es un sustrato compuesto de PTFE reforzado con fibra de vidrio tejido de alto rendimiento especialmente desarrollado para la fabricación de PCB de alta frecuencia. Con una proporción de fibra de vidrio a PTFE calibrada con precisión, este material ofrece una constante dieléctrica estable y una estabilidad dimensional superior en comparación con los sustratos de PTFE tradicionales. Su refinada composición estructural garantiza un registro preciso del circuito y un rendimiento eléctrico constante para diseños avanzados de circuitos de alta frecuencia.

Características de rendimiento del material central

1. Propiedades dieléctricas estables de bajas pérdidas

Mantiene una constante dieléctrica estable que oscila entre 2,4 y 2,6 tanto a 1 MHz como a 10 GHz, junto con un factor de disipación ultrabajo de 0,0017 a 10 GHz, lo que minimiza eficazmente la atenuación de la señal de alta frecuencia y la distorsión de fase.

2. Estabilidad dieléctrica térmica confiable

El material exhibe un coeficiente térmico constante de constante dieléctrica de -153 ppm/°C en un amplio rango de temperatura de -10°C a 140°C, lo que mantiene un rendimiento dieléctrico estable en entornos térmicos fluctuantes.

3. Excelente estabilidad estructural

Su coeficiente de expansión térmica bien combinado ofrece características de expansión térmica equilibradas, lo que reduce significativamente el estrés térmico y la deformación estructural durante los ciclos de temperatura, lo que garantiza una excelente confiabilidad mecánica a largo plazo.

4. Adaptabilidad ambiental superior

Con una tasa de absorción de humedad ultrabaja del 0,03%, el material genera una variación de rendimiento insignificante en condiciones de alta humedad, mientras que su excelente resistencia química permite un funcionamiento confiable en entornos de trabajo hostiles y complejos.

Escenarios de aplicación típicos

Respaldados por una pérdida de alta frecuencia ultrabaja, una estabilidad dimensional excepcional, características eléctricas uniformes y una adaptabilidad ambiental confiable, los PCB DiClad 527 se adoptan ampliamente en sistemas de microondas y RF de alta precisión para diversas aplicaciones profesionales, como se enumeran a continuación:

-Redes de alimentación por radar y sistemas de orientación.

-Equipo de red comercial en fase.

-Antenas de estaciones base de baja pérdida y antenas de radio digitales.

-Filtros RF de alto rendimiento, acopladores y módulos LNA
