Datos del producto:
Pago y Envío Términos:
|
Materia prima: | FR-4 SUPERIOR Steffener 0.8m m | Cuenta de la capa: | 2 capas |
---|---|---|---|
Grueso del PWB: | 0.2m m | Tamaño del PWB: | 196 x 35m m = 1 PCS |
Coverlay: | Amarillo | Serigrafía: | N/A |
Peso de cobre: | 1oz | Final superficial: | Oro de la inmersión |
Alta luz: | PWB flexible de la aduana del oro de la inmersión,PWB flexible de la aduana del refuerzo FR4 |

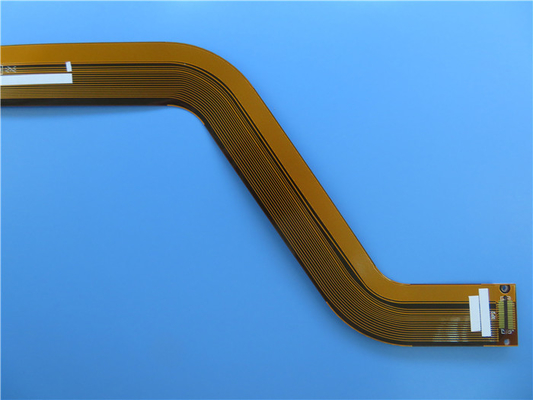

El circuito impreso flexible FPC en el Polyimide con la impedancia 90ohm controló
(Los circuitos impresos flexibles son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)
Descripción general
Éste es un tipo de PWB flexible empleado el polyimide substrato de 76 micrones con la impedancia de 90 ohmios controlada en pista y el hueco de 0.15mm/0.3m m para el uso del conector USB. Es 0,20 milímetros estándar gruesos con la máscara amarilla de la soldadura (coverlay) en ambos lados y el oro de la inmersión está en los cojines. FR-4 como el refuerzo está en la cabeza y la cola. La materia prima se utiliza de Shengyi, tablero entero que suministra 1 encima de la flexión por el panel. Se fabrican por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. Por cada uno 25 pedazos se embalan para el envío.
Hoja del parámetro y de datos
Tamaño del PWB: | 196 x 35m m = 1 PCS |
Número de capas | 2 capas |
Tipo del tablero | PWB de Flexbile |
Grueso del tablero | 0.2m m +/--10% |
Pila | FR-4 SUPERIOR Steffener 0.8m m |
Pi 0.025m m coverlay | |
Final superior de cobre de 0.035m m | |
Substrato 0.076m m del Polyimide | |
Final superior de cobre de 0.035m m | |
Pi 0.025m m coverlay | |
Proveedor material del tablero | Shengyi |
Valor del Tg del material del tablero | 60℃ |
Grueso del Cu de PTH | 20 um |
Thicknes internos del Cu de Iayer | N/A |
Grueso superficial del Cu | 35 um (1oz) |
Color de Coverlay | Amarillo |
Número de Coverlay | 2 |
Grueso de Coverlay | 25 um |
Refuerzo | FR-4 0.8m m |
Tipo de tinta de la serigrafía | N/A |
Proveedor de la serigrafía | N/A |
Color de la serigrafía | N/A |
Número de serigrafía | N/A |
Mínimo vía (milímetros) | 0,3 |
Rastro mínimo (milipulgada) | 5,90 |
Gap mínimo (milipulgada) | 11,8 |
Final superficial | Oro de la inmersión |
RoHS requirió | Sí |
Famability | 94-V0 |
Prueba de choque termal | Paso, -25℃±125℃, 1000 ciclos. |
Tensión termal | Paso, 300±5℃, 10 segundos, 3 ciclos. Ninguna delaminación, el ningún ampollar. |
Función | Prueba eléctrica del paso del 100% |
Ejecución | Conformidad con la clase 2 de IPC-A-600H y de IPC-6013C |
Tipo de ilustraciones que se proveerán | fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc |
Área de servicio | Por todo el mundo, global. |
Características y ventajas
Flexibilidad excelente;
Reducción del volumen;
Perdida de peso;
Consistencia de la asamblea;
Confiabilidad creciente;
Las capacidades potentes del PWB apoyan su investigación y desarrollo, ventas y márketing;
Entrega a tiempo con tarifa de la en-tiempo-entrega más arriba de 98%;
Equipo con la pasión, la disciplina, la responsabilidad y la honradez;
Ninguna cantidad de orden mínima. 1 pedazo está disponible;
Usos
Cable plano flexible, tablero suave industrial del regulador de temperatura del control, regulador del equipamiento médico, tablero de la flexión de la navegación GPS del automóvil, tablero de la flexión del telclado numérico de la tableta, contraluz de la exhibición
1,5 sola impedancia terminada (de la línea), impedancia diferenciada
Definición de la impedancia característica
En cierta frecuencia, en relación con una capa de la referencia, la resistencia de sus señales de alta frecuencia o las ondas electromagnéticas en curso de transmisión se llama la impedancia característica, que es la adición del vector de la impedancia eléctrica, reactancia inductiva, resistencia de la capacitancia.
La clasificación de la impedancia característica
La impedancia característica común se divide en: (1) sola impedancia terminada (de la línea); (2) impedancia diferenciada y (3) impedancia coplanaria, etc.
La sola impedancia terminada refiere a la impedancia medida de una sola línea de señales. La impedancia diferenciada refiere a la impedancia medida entre las dos líneas de transmisión con anchura y el espaciamiento equivalentes en la impulsión diferenciada. La impedancia coplanaria refiere a la impedancia medida cuando la línea de señales está transmitiendo entre su tierra circundante/VCC (el espacio entre la línea de señales a la tierra/VCC en ambos lados es igual).
La condición determinante requerida para el control de la impedancia
Cuando la señal se transmite en el conductor del PWB, si la longitud del conductor está cercana al 1/7 de la longitud de onda de la señal, después el conductor en este tiempo se convierte en una línea de transmisión de la señal, las otras líneas de transmisión generales de la señal se requiere para ser hecho con control de la impedancia. Si está requerido para controlar la impedancia en la producción del PWB se basa en el requisito de cliente, si el cliente requiere que cierta línea anchura necesite ser hecha con control de la impedancia, él se requiere para controlar la impedancia de la línea anchura en la producción. Tres elementos básicos del partido de la impedancia son la impedancia de salida (las piezas activas originales), la impedancia característica (línea de señales), la impedancia de entrada (piezas pasivas) (el tablero del PWB)
Más impedancia controló el circuito flexible (FPC)
