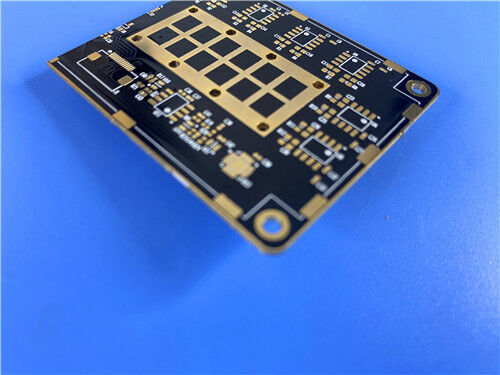

El PCB RF rígido Rogers TMM10i de 2 capas es una placa de circuito de microondas termoestable isotrópica de alto rendimiento construida para aplicaciones de rayas y microrrasas de alta fiabilidad.Construido con un auténtico sustrato de polímero térmoresistente de cerámica Rogers TMM10i y revestimiento de cobre exterior estándar de 1 oz., este PCB de alta frecuencia delgado de 0,8 mm presenta un acabado de superficie premiumENIG, una máscara de soldadura negra de dos lados y una pantalla de seda blanca de doble capa.expansión térmica combinada con cobre, superior inertitud química, y capacidad de unión de alambre estable, estePCB RF de alta densidad de Dksirve como una solución confiable para la comunicación por satélite, sistemas de antenas GPS, filtros de microondas y amplificadores de potencia de RF.
¿Qué es el Rogers TMM10i?
Rogers TMM10i es un material isotrópico termoestable de microondas compuesto de un compuesto de polímero lleno de cerámica,diseñados específicamente para maximizar la confiabilidad de los orificios atravesados de los circuitos de microondas de banda ancha y de microondasCuenta con una constante dieléctrica isotrópica uniforme que elimina la inconsistencia eléctrica direccional.TMM10i combina con éxito la alta rigidez de los sustratos cerámicos y el rendimiento RF estable de los materiales PTFE, manteniendo las características de fácil procesamiento de los laminados dieléctricos blandos convencionales.
A diferencia de los materiales tradicionales de PCB de alta frecuencia, el Rogers TMM10i no requiere un pretratamiento con naptanato de sodio antes del recubrimiento sin electro, lo que agiliza el flujo de trabajo de fabricación,reduce los riesgos de procesamientoSu robusta estructura de resina termoestable permite una unión de alambre constante y de alta calidad.Mientras que las excepcionales propiedades mecánicas antiarrastre y la resistencia química aseguran la estabilidad operativa a largo plazo en ambientes de fabricación y aplicación duros.
Características básicas del material de PCB Rogers TMM10i
El laminado de alta frecuencia Rogers TMM10i integra una excelente uniformidad eléctrica, una estabilidad térmica superior y un control dimensional preciso.que cumplen plenamente los requisitos de diseño rigurosos de los circuitos de microondas y RF de alta precisión modernos:
| Características básicas |
Parámetro técnico |
| Constante dieléctrica isotrópica estable |
Valor Dk de 9,80 ± 0.245 |
| Factor de disipación muy bajo |
Df de 0,0020 a 10 GHz |
| Excelente estabilidad térmica |
Coeficiente térmico de Dk: -43 ppm/°K |
| ETE asociada al cobre |
Expansión térmica bien combinada con papel de cobre |
| Resistencia térmica superior |
Temperatura de descomposición (Td): 425°C (prueba TGA) |
| CTE uniforme de varios ejes |
Se aplicarán las siguientes medidas: |
| Conductividad térmica fiable |
Conductividad térmica: 0,76 W/mK |
| Disponibilidad de espesor versátil |
0.0015·0.500· rango de espesor, tolerancia ±0.0015· |
Principales ventajas de rendimiento de los PCB Rogers TMM10i
El material de microondas termoestable Rogers TMM10i ofrece ventajas mecánicas, químicas y de procesamiento únicas que lo hacen ideal para la producción de PCB de RF y microondas de alta gama y alta confiabilidad:
Mejora de la estabilidad mecánica: Resiste la deformación por arrastramiento y el flujo de frío bajo tensión mecánica sostenida y ambientes de alta temperatura, manteniendo la consistencia estructural a largo plazo
Resistencia química superior: Resiste la exposición a varios productos químicos de procesamiento industrial durante la fabricación de PCB, protegiendo la integridad del sustrato y mejorando el rendimiento de fabricación
Flujo de trabajo de chapa simplificado: elimina la necesidad de pretratamiento de naftanato de sodio antes del chapa sin electro, acortando los ciclos de producción y reduciendo los costos generales de fabricación
Rendimiento constante de unión de alambre: la composición a base de resina termoestable permite una unión de alambre estable y repetible,que lo hace muy adecuado para el ensamblaje de chips de precisión y el embalaje de módulos RF de alta densidad
Principales especificaciones de construcción de PCB
| Parámetro |
Especificación específica |
| Materiales básicos |
Substrato compuesto de polímero termoestable de cerámica Rogers TMM10i |
| Número de capas |
2 capas (estructura de PCB rígido de dos lados) |
| Dimensiones del tablero |
104.8 mm × 99,01 mm con una tolerancia de dimensiones de ±0,15 mm (1 pieza) |
| Traza/espacio mínimo |
6/9 mils de ancho mínimo de línea/espaciado |
| Tamaño mínimo del agujero |
0.4 mm de tamaño mínimo del agujero perforado |
| A través del diseño |
Construcción de sólo agujero sin vías ciegas |
| espesor del tablero terminado |
0.8 mm |
| Peso de cobre acabado |
1 oz (1.4 ml) capas exteriores de cobre |
| Por medio del espesor del revestimiento |
20 μm mediante revestimiento de cobre |
| Finalización de la superficie |
ENIG (oro de inmersión de níquel sin electro) |
| Peluquería |
Película de seda blanca de dos lados para el etiquetado claro de los componentes y la identificación conveniente del conjunto |
| Máscara de soldadura |
Máscara de soldadura negra en las capas superior e inferior |
| Proceso especial |
Tratamiento de revestimiento de bordes para mejorar la robustez estructural y el rendimiento del blindaje electromagnético |
| Norma de ensayo de calidad |
Pruebas eléctricas completas del 100% antes de la entrega |
Estructura de acumulación de PCB de 2 capas Rogers TMM10i
Este PCB rígido de 2 capas se compone de una lámina de cobre de alta pureza de dos lados y un núcleo compuesto de cerámica termoestable Rogers TMM10i central.Esta estructura bien estructurada de baja pérdida proporciona características isotrópicas de alto Dk, la expansión térmica de cobre y la estabilidad dimensional excepcional, perfectamente adecuados para diseños de circuitos de microondas de alta precisión.
| Secuencia de capas |
Especificación del material |
El grosor |
| Capa exterior 1 (arriba) |
De las partidas de acero |
35 μm |
| Capa dieléctrica central |
Substrato compuesto termodinámico de cerámica Rogers TMM10i |
0.762 mm (30 mil) |
| Capa exterior 2 (inferior) |
De las partidas de acero |
35 μm |
Estadísticas de los PCB
| Parámetro |
Valor específico |
| Componentes |
19 |
| Total de almohadillas |
52 |
| Las almohadillas a través del agujero |
38 |
| Las almohadillas SMT superiores |
14 |
| Las almohadillas SMT inferiores |
0 |
| Vías |
18 |
| Las redes |
2 |
Formato de obra de arte aceptado:Apoyamos los formatos de archivo estándar Gerber RS-274-X para la fabricación de PCB personalizados, lo que garantiza una producción de fabricación precisa y una colaboración técnica eficiente con clientes globales.
Estándar de calidad:Todos los PCB personalizados se producen e inspeccionan en pleno cumplimiento de las normas industriales IPC-Clase-2, lo que garantiza una calidad de lote constante y una fiabilidad operativa a largo plazo.
Servicio global:Proporcionamos cotización de PCB en todo el mundo, consultoría técnica profesional y servicios de envío global para todos los pedidos de PCB de alta frecuencia Rogers TMM10i personalizados.
