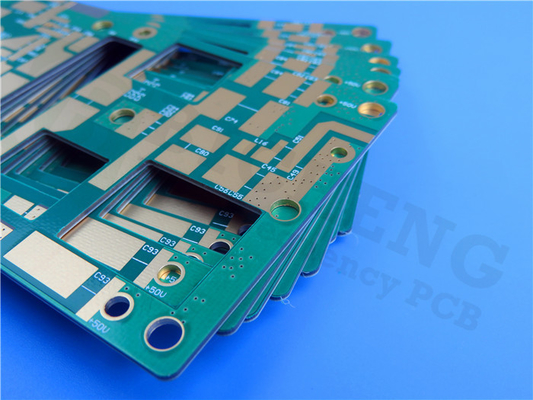

Tablero del PWB de RT/Duroid 5870 Rogers

Cuota De Producción:	1pcs
Precio:	USD9.99-99.99
Embalaje Estándar:	Vacío bags+Cartons
Período De Entrega:	8-9 días laborables
Método De Pago:	T/T
Capacidad De Suministro:	5000pcs por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

China

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-090.V1.0

Materiales básicos:

RT/Duroid 5870

Número de capas:

1 capa, 2 capas, multicapa, tipo híbrido (mixto)

espesor de los PCB:

10mil (0.254m m), 20mil (0.508m m), 31mil (0.787m m), 62mil (1.575m m)

Tamaño del PCB:

≤ 400 mm x 500 mm

Máscara de soldadura:

Verde, negro, azul, amarillo, rojo, etc.

Peluquería:

Blanco, negro, NINGUNA serigrafía etc

Peso de cobre:

0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)

Finalización de la superficie:

Cobre desnudo, HASL, ENIG, estaño de inmersión, OSP.

Resaltar:

Tablero del PWB del RT Duroid 5870 Rogers

tablero del PWB de 20mil Rogers

Descripción del Producto

Rogers PCB de alta frecuenciaFabricado enNT1 el trabajodde la uróide 5870con 10mil, 20mil, 31mil y 62mil Revestido con oro de inmersión

(Los PCB son productos hechos a medida, la imagen y los parámetros que se muestran son solo para referencia)

Hola a todos.

Hoy, introducimos PCB de alta frecuencia construido en laminados RT/duroide 5870.

RT/duroid 5870 es un compuesto de PTFE reforzado con microfibra de vidrio de Rogers Corporation, que está diseñado para aplicaciones de circuitos de rayas y microstrips exigentes.

Tablero del PWB de RT/Duroid 5870 Rogers 0

Veamos las razones para usar material RT/duroide 5870.

1) Las microfibras orientadas al azar dan como resultado una uniformidad constante dieléctrica excepcional.

2) La constante dieléctrica de los laminados RT/duroide 5870 es uniforme de un panel a otro y es constante en un amplio rango de frecuencias.

3) Su bajo factor de disipación amplía la utilidad de los laminados RT/duroide 5870 hasta la banda Ku y por encima.

4) Diseñado para aplicaciones en microstrips y stripline

El nuestroCapacidad de PCB(RT/duroide 5870)

Capacidad de PCB
Material de los PCB:	Compuestos de PTFE reforzados con microfibra de vidrio
Designación:	NT1cambio de información
Constante dieléctrica:	2.33 ± 0,02 (proceso)
Constante dieléctrica:	2.33 (diseño)
Número de capas:	1 capa, 2 capas, múltiples capas, tipo híbrido (mixto)
Peso de cobre:	0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
espesor del PCB:	10 milímetros (0,254 mm), 20 milímetros (0,508 mm)
espesor del PCB:	31 mil (0.787 mm), 62 mil (1.575 mm)
Tamaño del PCB:	≤ 400 mm x 500 mm
Máscara de soldadura:	Verde, negro, azul, amarillo, rojo, etc.
El acabado de la superficie:	Cobre desnudo, HASL, ENIG, estaño de inmersión, OSP.

RT/duroid 5870 se utiliza a menudo en PCB de doble cara, PCB multicapa y PCB híbrido. Está disponible en una variedad de espesores para PCB de doble cara, como 10mil, 20mil, 31mil y 62mil.Los acabados de la superficie son de cobre desnudo, HASL, ENIG, Inmersion tine y OSP como opción.

Tablero del PWB de RT/Duroid 5870 Rogers 1

Las aplicaciones típicas son

-circuitos de micro-tiras y de líneas

- antena de banda ancha de aerolíneas comerciales

- sistemas de radar

- aplicaciones de ondas milimétricas

- antena de radio digital punto a punto, etc.

El color básico del PCB RT/duroide 5870 es negro.

Apéndice: Propiedades del RT/duroide 5870

NT1valor típico
Propiedad	NT1cambio de información		Dirección	Unidades	Condición	Método de ensayo
Constante dieléctrica,ε Proceso	2.33 2.33 ± 0.02 de las especificaciones.		Z.	No incluido	C24/23/50 Las pérdidas de crédito C24/23/50 Las pérdidas de crédito	1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5
Constante dieléctrica,εDiseño	2.33		Z.	No incluido	de 8 GHz a 40 GHz	Método de longitud de fase diferencial
Factor de disipación, tanδ	0.0005 0.0012		Z.	No incluido	C24/23/50 Las pérdidas de crédito C24/23/50 Las pérdidas de crédito	1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5
Coeficiente térmico de ε	-115		Z.	ppm/°C	-50°C a 150°C	IPC-TM-650 2.5.5.5
Resistencia por volumen	2 por 10⁷		Z.	No más	En el caso de la Comunidad	Las demás partidas
Resistencia de la superficie	3 por 10⁷		Z.	¿ Qué es eso?	En el caso de la Comunidad	Las demás partidas
Calor específico	0.96(0.23)		No incluido	j/g/k (cal/g/c)	No incluido	Calculado
Modulo de tracción	Prueba a 23°C	Prueba a 100 °C	No incluido	MPa (kpsi)	A. No	Las demás partidas
	1300(189)	490(71)	X.
	1280(185)	Las demás:	Y
El estrés supremo	50 (7.3)	34(4.8)	X.
El estrés supremo	42 (6.1)	34(4.8)	Y
La última cepa	9.8	8.7	X.	%
La última cepa	9.8	8.6	Y	%
Modulo de compresión	1210(176)	680(99)	X.	MPa (kpsi)	A. No	Las demás partidas
	1360(198)	860(125)	Y
	803 ((120)	520(76)	Z.
El estrés supremo	30(4.4)	23(3.4)	X.
	37 ((5.3)	25(3.7)	Y
	54(7.8)	37 ((5.3)	Z.
La última cepa	4	4.3	X.	%
	3.3	3.3	Y
	8.7	8.5	Z.
Absorción de humedad	0.02		No incluido	%	0.62" (~ 1.6mm) D48 / 50	Las demás partidas
Conductividad térmica	0.22		Z.	P/m/k	80 °C	Las demás partidas
Coeficiente de expansión térmica	22 28 173		X. Y Z.	ppm/°C	0 a 100 °C	IPC-TM-650 2.4.41
Td el tiempo	500		No incluido	°C TGA	No incluido	Las demás partidas
Densidad	2.2		No incluido	Gm/cm³	No incluido	Las demás partidas
Pelucas de cobre	27.2(4.8) Los demás		No incluido	Plí ((N/mm)	1 oz ((35 mm) de lámina EDC después del flotador de soldadura	IPC-TM-650 2.4.8
Flamabilidad	V-0		No incluido	No incluido	No incluido	Sección 94
Proceso libre de plomo compatible	- ¿ Qué?		No incluido	No incluido	No incluido	No incluido

Tablero del PWB de RT/Duroid 5870 Rogers 2

Nos especializamos en proporcionarle prototipos, lotes pequeños y servicio de producción en masa.

Si tiene alguna pregunta, no dude en contactarnos.

Gracias por su lectura.
