PWB de alta frecuencia de PTFE con 0.5m m gruesos con oro de la inmersión

Cuota De Producción:	1pcs
Embalaje Estándar:	Vacío bags+Cartons
Período De Entrega:	8-9 días laborables
Método De Pago:	T/T
Capacidad De Suministro:	5000pcs por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

China

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-088.V1.0

Materia prima:

Cuenta de la capa:

2 capas, multicapa, tipo híbrido

Grueso del PWB:

0.17m m, 0.25m m, 0.5m m, 0.8m m, 1.0m m, 1.5m m, 2.0m m, 3.0m m, 4.0m m y 5.0m m, etc.

Tamaño del PWB:

≤400mm X 500m m

Máscara de la soldadura:

Verde, negro, sin color, etc.

Serigrafía:

Blanco, negro, sin serigrafía, etc.

Peso de cobre:

0.5 oz, 1 oz, 2 oz

Final superficial:

Cobre desnudo, HASL, ENIG, etc.

Resaltar:

PWB de alta frecuencia del Teflon de PTFE

PWB de alta frecuencia grueso de 0.5m m

PWB de alta frecuencia del oro de la inmersión

Descripción del Producto

PWB de alta frecuencia empleado PTFE (Teflon) con 0.5m m, 0.8m m, 1.0m m, 1.5m m, 2.0m m, 3.0m m gruesos con oro de la inmersión, plata, lata y OSP

(los PWB son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)

Hola todos,

Hablamos hoy de la placa de circuito de alta frecuencia de F4B (PTFE).

F4B es una serie de PTFE basó los materiales de alta frecuencia que sea marca de China. Tiene ventajas en precio y calidad en el uso de la navegación, radar, comunicación por satélite, 4G comunicaciones, comunicaciones 5G y similares.

El disponibles comunes de la constante dieléctrica son 2,2, 2,55 y 2,65, el otro valor de constantes dieléctricas son 2,17, 2,45, 2,75 y 3,0 etc; El peso de cobre disponible es 0.5oz, 1oz y 2oz y 3oz; el grueso de las gamas del tablero a partir 0.17m m hasta 5.0m m.

Capacidad del PWB
Material del PWB:	PTFE
Diseñador:	Serie de F4B
Constante dieléctrica:	2,2, 2,55 y 2,65
	2,17, 2,45, 2,75 y 3,0
Cuenta de la capa:	2 capas, tipo de múltiples capas, híbrido
Peso de cobre:	0.5oz, 1oz, 2oz
Grueso del PWB:	0.17m m, 0.25m m, 0.5m m, 0.8m m, 1.0m m,
Grueso del PWB:	1.5m m, 2.0m m, 3.0m m, 4.0m m y 5.0m m, etc.
Tamaño del PWB:	≤400mm X 500m m
Máscara de la soldadura:	Verde, negro, ningún color etc….
Final superficial:	Cobre desnudo, HASL, ENIG etc.

Podemos proveer de usted el solo tablero echado a un lado, el tablero echado a un lado doble, el tablero de múltiples capas y la placa de circuito híbrida con FR-4.

El color común de la máscara de la soldadura es verde, negro y ningún color usado.

El final superficial utilizó generalmente es cobre desnudo (ningún final), HASL y oro de la inmersión.

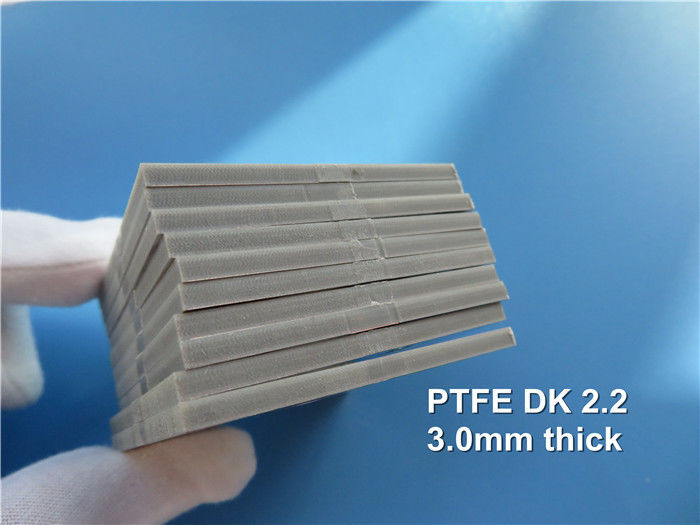

PWB de alta frecuencia de PTFE con 0.5m m gruesos con oro de la inmersión 0

El color básico del PWB de F4B es marrón.

Propiedades eléctricas de F4B PTFE

Nombre	Condición de prueba			Unidad	Valor
Densidad	Estado normal			g/ cm³	2.1~2.35
Absorción de la humedad	Inmersión en el agua destilada de 20±2℃ por 24 horas			%	≤0.02
Temperatura de funcionamiento	Cámara alta-baja de la temperatura			℃	-50℃~+260℃
Conductividad termal				W/m/k	0,8
CTE (típico)	0~100℃ (εr: 2.1~2.3)			ppm/℃	25 (x)
					34 (y)
					252 (z)
CTE (típico)	0~100℃ (εr: 2.3~2.9)			ppm/℃	14 (x)
					21 (y)
					173 (z)
CTE (típico)	0~100℃ (εr: 2.9~3.5)			ppm/℃	12 (x)
					15 (y)
					95 (z)
Factor de la contracción	2 horas en agua hirvienda			%	0,0002
Resistencia superficial	500V DC		Estado normal	M·Ω	≥1×104
			Humedad y temperatura constantes		≥1×103
Resistencia de volumen	Estado normal			MΩ.cm	≥1×106
	Humedad y temperatura constantes				≥1×105
Pin Resistance	500V DC	Estado normal		MΩ	≥1×105
		Humedad y temperatura constantes			≥1×103
Fuerza dieléctrica superficial	Estado normal			d=1mm (Kv/mm)	≥1.2
	Humedad y temperatura constantes				≥1.1
Constante dieléctrica	10GHZ			εr	2,20, 2,55, 2,65, 3,0, 3,5 (el ±2%)
Factor de disipación	10GHZ			tgδ	2,2	≤7×10-4
					2.55~2.65	≤1×10-3
					3.0~3.5	≤1.5×10-3

Además del PWB de F4B, también suministramos a las placas de circuito de alta frecuencia basadas en el material de Rogers, el material taconic y Arlon etc. por ejemplo la lista abajo:

Rogers RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 etc.
Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010;
TLX-8, TLY-5, RF-35TC, TLF-35 Taconic etc.

Arlon AD450, AD600 etc.

PWB de alta frecuencia de PTFE con 0.5m m gruesos con oro de la inmersión 1

Usted es agradable entrarnos en contacto con para su investigación. Gracias por su lectura.
