Datos del producto:
Pago y Envío Términos:
|
| Materiales básicos: | Laminas de cerámica del hidrocarburo reforzado con vidrio | Número de capas: | 1 capa, 2 capas, multicapa, tipo híbrido (mixto) |
|---|---|---|---|
| espesor de los PCB: | 8mil (0.203m m), 12mil (0.305m m), 20mil (0.508m m); 32mil (0.813m m), 60mil (1.524m m) | Tamaño del PCB: | ≤ 400 mm x 500 mm |
| Máscara de soldadura: | Verde, negro, azul, amarillo, rojo, etc. | Peluquería: | Etc blanco, negro |
| Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) | Finalización de la superficie: | Cobre desnudo, HASL, ENIG, lata de la inmersión, OSP, etc. |
| Resaltar: | tablero del PWB de 8mil Rogers,Tablero del PWB de ISO9001 Rogers |
||

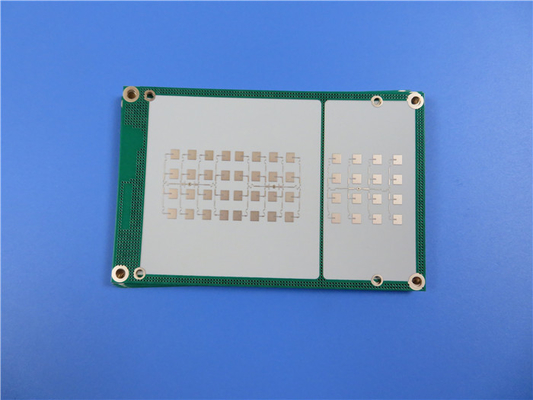

Rogers 4003C PCB de alta frecuenciacon 8mil, 12mil, 20mil, 32mil y 60mil Revestimiento con inmersión de oro, plata, estaño y OSP
(Los PCB son productos hechos a medida, la imagen y los parámetros que se muestran son solo para referencia)
Hola a todos.
Hoy, vamos a introducir PCB de alta frecuencia construido en laminados RO4003C.
RO4003C es un laminado cerámico de resina de hidrocarburos reforzado con tela de vidrio tejida de Rogers Corporation,que tiene propiedades eléctricas muy similares a las del PTFE y su procesable es similar a la de la resina epoxi (paño de vidrio).
Ahora veamos las 5 ventajas de los laminados RO4003C.
1Mejorado rendimiento de alta frecuencia
Los materiales RO4003C son laminados cerámicos llenos de hidrocarburos que están diseñados exclusivamente para ofrecer un rendimiento superior de alta frecuencia, a diferencia del PTFE.
2. Pérdida dieléctrica reducida
Las bajas pérdidas dieléctricas dan como resultado un rendimiento eléctrico excepcional y permiten aplicaciones con altas frecuencias de funcionamiento.
3. Propiedades eléctricas consistentes a través de la frecuencia
El material RO4003C posee propiedades eléctricas consistentes en un amplio rango de frecuencias, lo que lo convierte en una opción ideal para circuitos de microondas de RF, redes de coincidencia,y líneas de transmisión de impedancia controlada.
4Bajo coeficiente térmico de la constante dieléctrica
RO4003C presenta una excelente estabilidad dimensional debido a su bajo coeficiente térmico de constante dieléctrica,que es esencial para la construcción de PCB multicapa dieléctricos mixtos y para garantizar un revestimiento fiable a través de agujeros.
5- Costo-efectividad
Los laminados RO4003C se pueden procesar utilizando sistemas de manipulación automatizados y equipos de limpieza de la superficie de preparación de cobre sin necesidad de técnicas especializadas.Sus atributos lo convierten en una opción rentable para la producción en masa.
Capacidad de PCB
| Material de los PCB: | Laminados cerámicos de hidrocarburos reforzados con vidrio |
| Código: | Se aplican las siguientes condiciones: |
| Constante dieléctrica: | 3.38 ± 0,05 (proceso) |
| 3.55 (diseño) | |
| Número de capas: | 1 capa, 2 capas, múltiples capas, tipo híbrido (mixto) |
| Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| espesor del PCB: | 8 mil (0,203 mm), 12 mil (0,305 mm), 20 mil (0,508 mm) |
| 32 mil (0,813 mm), 60 mil (1,524 mm) | |
| Tamaño del PCB: | ≤ 400 mm x 500 mm |
| Máscara de soldadura: | Verde, negro, azul, amarillo, rojo, etc. |
| El acabado de la superficie: | Cobre desnudo, HASL, ENIG, estaño de inmersión, OSP, etc. |
Las placas de circuito doble en RO4003C están disponibles en una variedad de espesores, tales como 12 mil, 16 mil, 20 mil, 32 mil y 60 mil.Se utiliza en una variedad de aplicaciones típicas y no tradicionales de microondas / radio frecuencia, tales como antenas de estaciones base, amplificadores de potencia, RFID, radar y sensores, etc.
El color básico del PCB RO4003C es blanco.
PCB de varias capas
En varios núcleos de la RO4003C, se construyen placas de circuitos multicapa. Por ejemplo, una placa de 4 capas en un núcleo de 12 millas y un núcleo de 20 millas de RO4003C, o un PCB de 4 capas en dos núcleos de 32 millas de RO4003C.La longitud eléctrica de las líneas de RF en la placa de circuito está muy influenciada por el grosor fijo del núcleo.
PCB híbridos
Con el fin de ahorrar costes de producción pero no reducir la pérdida de señal en un entorno de alta frecuencia, se creó la producción a presión mixta con FR-4.la tecnología de la placa de circuito mixto es madura y popular en el mercado.
Nos especializamos en proporcionarle prototipos, pequeños lotes y servicio de producción en masa.
Si tiene algún requisito sobre este tipo de PCB, por favor no dude en contactarnos.
Gracias por su lectura.
