tablero del PWB de 0.5oz Rogers 4350

Rogers RO4350B Placa de circuitos impresos de alta frecuencia con 10 mil, 20 mil, 30 mil y 60 mil de espesor Revestimiento con oro de inmersión
(Los PCB son productos hechos a medida, la imagen y los parámetros que se muestran son solo para referencia)


Hola a todos.
Hoy, vamos a introducir PCB de alta frecuencia construido en laminados RO4350B.

RO4350B es un laminado cerámico de resina de hidrocarburos reforzado con tela de vidrio tejido de Rogers Corporation,que tiene propiedades eléctricas muy similares a las del material de tela de vidrio fabricado con PTFE y su capacidad de procesamiento es similar a la de la resina epoxi/material de tela de vidrio.

La razón por la que se utilizan los laminados RO4350B

1. Rendimiento superior de alta frecuencia

Los materiales RO4350B son laminados cerámicos llenos de hidrocarburos, no PTFE, que están diseñados para ofrecer un rendimiento superior de alta frecuencia.

2Baja pérdida dieléctrica

La baja pérdida resulta en un excelente rendimiento eléctrico y permite aplicaciones con altas frecuencias de funcionamiento.

3Propiedades eléctricas estables frente a la frecuencia

El material RO4350B posee las propiedades de los circuitos de microondas de RF, las redes de coincidencia y las líneas de transmisión de impedancia controlada.

4Bajo coeficiente térmico de la constante dieléctrica

Esto permite que el RO4350B muestre una excelente estabilidad dimensional, una propiedad necesaria para las construcciones de PCB multicapa dieléctricos mixtos y confiables con hoyos.

5- Costo

Los laminados RO4350B se pueden fabricar utilizando procesos FR-4 estándar, no requieren procesos de preparación especializados,pueden procesarse mediante sistemas de manipulación automatizados y equipos de depuración utilizados para la preparación de la superficie de cobreEstas propiedades permiten que pueda ser utilizado en la fabricación de volumen y obtener un precio competitivo.

Capacidad de PCB

RO4350B ofrece placas de circuitos de doble cara con un rango de grosor de 10 mil a 60 mil.Estas placas son adecuadas para aplicaciones típicas y no convencionales en los dominios de microondas y radio frecuencia, incluidas las antenas de las estaciones base, los amplificadores de potencia, los atenuadores, los sensores, el radar y los sistemas RFID.

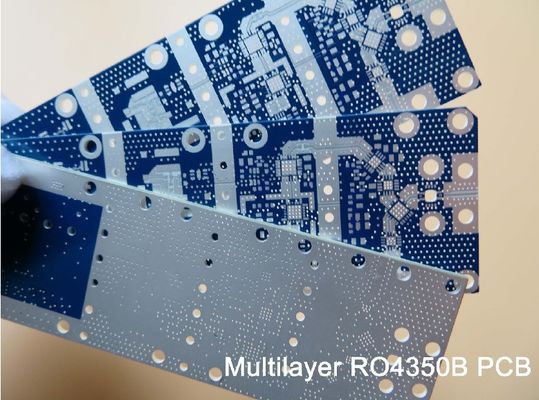

El PCB multicapa se crea utilizando RO4350B como material central, con opciones como placa de 4 capas en núcleo de 6,6 milímetros, núcleo de 20 milímetros o 2 núcleos de 10 milímetros.Este enfoque difiere de los PCB multicapa fabricados con FR-4El espesor fijo del núcleo es crucial para la longitud eléctrica de las líneas de RF en la placa de circuito.

Para equilibrar la rentabilidad con el mantenimiento de la integridad de la señal en entornos de alta frecuencia,un PCB híbrido se crea incorporando tanto el material de fibra de vidrio FR-4 como RO4350B en la placa de circuito múltipleEl material de alta frecuencia se utiliza en la capa de señal, mientras que el material de fibra de vidrio FR-4 se integra en las otras capas.



RO4350B PCB
El color básico del PCB RO4350B es blanco.

Nos especializamos en proporcionarle prototipos, pequeños lotes y servicio de producción en masa.
