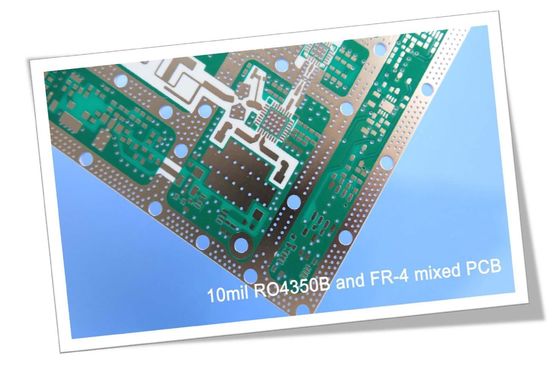

4 placas de PCB híbridas construidas en Rogers 10mil RO4350B y FR-4
(Los PCB son productos hechos a medida, la imagen y los parámetros mostrados son sólo para referencia)
Hola a todos.
Hoy, estamos hablando de 4 capas de PCB de alta frecuencia hechas en 10 mil RO4350B prensado con FR-4.
El tablero está diseñado como una estructura de 4 capas, porque 4 capas es relativamente simple y el costo controlable, esto es útil para abrir un nuevo mercado.
Echemos un vistazo a la primera acumulación,
La primera capa a la segunda capa es 10mil RO4350B material de núcleo, el núcleo tiene un espesor fijo que es muy importante para la longitud eléctrica de las líneas de RF en la placa de circuito,y las otras capas son materiales FR-4La capa interior es de 0,5 onzas y la capa exterior es de 1 onza.

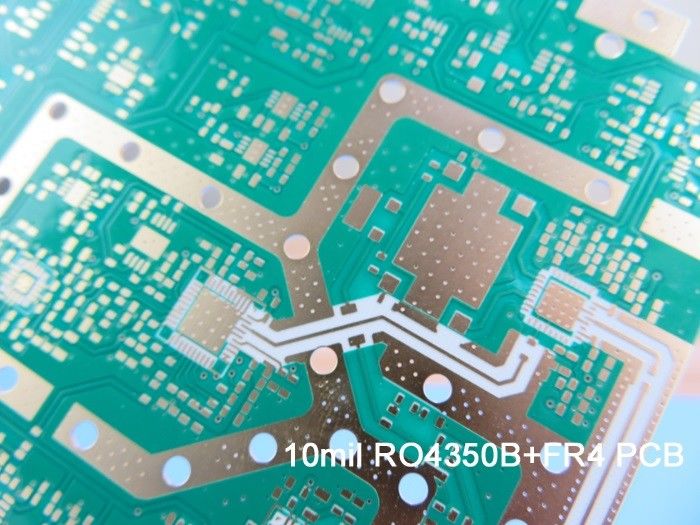

La siguiente imagen es la sección transversal
Las capas y las vías están con oro de inmersión.

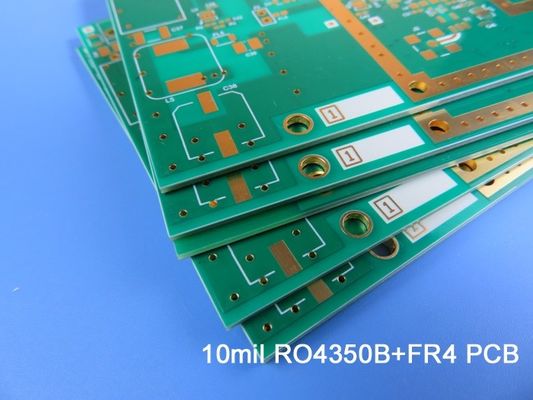

El segundo tablero tiene un agujero especial en el tablero.
La capa 1 y la capa 2 es el núcleo de 10 milímetros. El taladro de control de profundidad está abollado en el lado FR-4.
Las aplicaciones de 10mil RO4350B PCB híbrido son amplias, tales como preamplificador, sensores de radar, transmisor digital y módulo divisor; antena GPS, relés de comunicaciones,Transmisores analógicos y antenas 4G; transmisor de RF, amplificador WiFi, RFID y atenuador, etc.
Las ventajas de los PCB híbridos 10mil RO4350B se reflejan en los siguientes puntos.
1) RO4350B presenta una constante dieléctrica estable en un amplio rango de frecuencias, lo que lo convierte en un sustrato ideal para aplicaciones de banda ancha;
2) El rendimiento de la integridad de la señal mejorado en comparación con los apilamientos con todas las placas FR4;
3) Costo reducido en comparación con las montajes con todo el material de baja pérdida;
4) Benefíciese de nuestras fuertes capacidades: satisfacer sus necesidades de PCB desde el prototipo hasta la producción en masa y IATF 16949 (2016), ISO14001 (2015),La fábrica certificada ISO9001 (2015) y UL garantizan su calidad.
Gracias por su lectura. Usted es bienvenido a ponerse en contacto con nosotros para nuestra RF PCB consultas.
Apéndice: Nuestra capacidad de PCB 2021
| Parámetro |
Valor |
| Número de capas |
Entre 1 y 32 |
| Material del sustrato |
FR-4 ((incluyendo alta Tg 170, alta CTI> 600V); a base de aluminio; a base de cobre; Rogers RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 etc.; Rogers RT/duroide 5880, RT/duroide 5870, RT/duroide 6002,NT1duroide 6010 y demás..; Taconic TLX-8, TLY-5, RF-35TC, TLF-35 etc.; Arlon AD450, AD600, etc.; PTFE F4B DK2.2, DK2.65 etc.; poliimida y PET. |
| Tamaño máximo |
Prueba en vuelo: 900*600mm, prueba de fijación 460*380mm, sin prueba 1100*600mm |
| Tolerancia en el esquema de la Junta |
±0.0059" (0.15 mm) |
| espesor del PCB |
0.0157" - 0.3937" (0.40mm--10.00mm) y el resto de los componentes de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja |
| Tolerancia de espesor (T≥0,8 mm) |
± 8% |
| Tolerancia de espesor (t < 0,8 mm) |
± 10% |
| espesor de la capa aislante |
0.00295" - 0.1969" (0.075mm-5.00mm) - ¿Qué es eso? |
| Pista mínima |
0.003" (0,075 mm) |
| Espacio mínimo |
0.003" (0,075 mm) |
| espesor de cobre exterior |
Se trata de un sistema de control de las emisiones de gases de efecto invernadero. |
| espesor de cobre interno |
17 μm-350 μm (0,5 oz - 10 oz) |
| Agujero de perforación ((Mecánico) |
0.0059" - 0.25" (0.15mm-6.35mm) - ¿Qué es esto? |
| Agujero terminado ((Mecánico) |
0.0039"-0.248" (0.10mm-6.30mm) y el resto de los elementos de la caja. |
| DiámetroTolerancia ((Mecánica) |
0.00295" (0.075mm) El tamaño de la caja es de |
| Registro (mecánico) |
0.00197" (0,05 mm) |
| Proporción de aspecto |
12:1 |
| Tipo de máscara de soldadura |
El IPL |
| Puente Min Soldermask |
0.00315" (0,08 mm) |
| Disponibilidad mínima de la máscara de soldadura |
0.00197" (0,05 mm) |
| Enchufe a través de Diámetro |
0.0098" - 0.0236" (0.25mm-0.60mm) - ¿Cuál es el tamaño de la pieza? - ¿Cuál es el tamaño de la pieza? |
| Tolerancia de control de la impedancia |
± 10% |
| Finalización de la superficie |
HASL, HASL LF, ENIG, Imm Tin, Imm Ag, OSP, Dedo Dorado |
