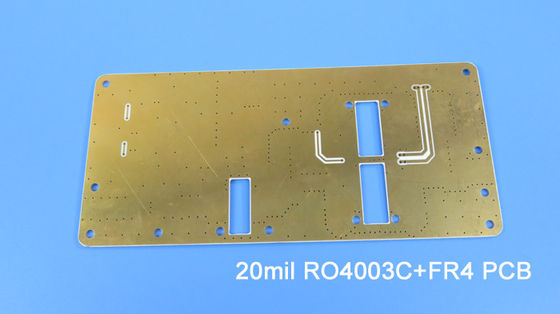

Tablero híbrido Bulit del PWB de 4 capas en Rogers 20mil RO4003C y FR-4
(los PWB son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)
Hola todo el mundo,
¡Saludos calientes!
Hablamos hoy del PWB híbrido de 4 capas empleado 20mil RO4003C y FR-4.
En primer lugar, es una estructura de capa 4. La capa 1 para acodar 2 es la base de 20mil RO4003C, que es la capa de conexión principal para las líneas de señales. La capa 3 para acodar 4 es la base de FR-4, ambos corazones se combina a través del prepeg de 0.2m m. Cada capa es conectada por los agujeros directos plateados. La capa interna y hacia fuera capa de cobre es 1 onza. Esto es un buen método para mantener al tablero rentable.
Hechemos una ojeada su carta de la micro-sección.
Aquí a la izquierda está el agujero de PTH, la parte inferior es la capa 1 para acodar 2 que es material de alta frecuencia, la parte superior es material de la fibra de vidrio. El grueso acabado de la placa es 1.6m m.
El color de la máscara de la soldadura y la serigrafía son también de uso general en verde y blanco. El final superficial en los cojines es oro de la inmersión.
Lo que sigue es otro tipo de PWB híbrido de 20mil RO4003C. Ha hecho de 2 corazones de 20mil RO4003C.
Los usos del PWB híbrido de 20mil RO4003C son anchos, por ejemplo LNA, acoplador óptico, el amplificador equilibrado, el duplexor etc.
Las ventajas del PWB híbrido de 20mil RO4003C se reflejan en el siguiente de 3 puntos:
1) RO4003C exhibe una constante dieléctrica estable sobre una gama de frecuencia amplia. Esto le hace un substrato ideal para los usos de banda ancha.
2) La reducción de pérdida de señal en el uso de alta frecuencia resuelve el desarrollo necesita de tecnología de comunicación.
3) Coste reducido sobre pila-UPS con todo el material de pequeñas pérdidas;
Nuestra capacidad del PWB (diseño híbrido)
| Capacidad del PWB |
| Tipo del PWB: |
PWB híbrido, PWB mezclado |
| De tipo mixto: |
RO4350B + FR4; |
| |
RO4003C + FR4; |
| |
F4B + FR4; |
| |
RT/duroid5880 + FR4; |
| |
RT/duroid5880 + RO4350B |
| Máscara de la soldadura: |
Verde, rojo, azul, negro, amarillo |
| Cuenta de la capa: |
4 capas, 6 capas, de múltiples capas |
| Peso de cobre: |
0.5oz (17 µm), 1oz (los 35µm), 2oz (los 70µm) |
| Grueso del PWB: |
1.0-5.0m m |
| Tamaño del PWB: |
≤400mm X 500m m |
| Final superficial: |
Cobre desnudo, HASL, ENIG, lata de la inmersión, OSP |
| |
|
Actualmente, los materiales acuciantes mezclados maduros son como sigue:
RO4350B + FR4;
RO4003C + FR4;
F4B + FR4;
RT/duroid5880 + FR4
RT/duroid5880 + RO4350B
Gracias por su lectura. Usted es agradable entrarnos en contacto con para sus investigaciones del PWB del RF.
Apéndice: Hoja de datos de RO4003C
| Valor típico de RO4003C |
| Propiedad |
RO4003C |
Dirección |
Unidades |
Condición |
Método de prueba |
| Constante dieléctrica, εProcess |
3.38±0.05 |
Z |
|
10 GHz/23℃ |
IPC-TM-650 2.5.5.5 afianzó Stripline con abrazadera |
| Constante dieléctrica, εDesign |
3,55 |
Z |
|
8 a 40 gigahertz |
Método de la longitud de la fase diferenciada |
| Disipación Factortan, δ |
0,0027
0,0021 |
Z |
|
10 GHz/23℃
2,5 GHz/23℃ |
IPC-TM-650 2.5.5.5 |
| Coeficiente termal de ε |
+40 |
Z |
ppm/℃ |
-50℃to 150℃ |
IPC-TM-650 2.5.5.5 |
| Resistencia de volumen |
1,7 x 1010 |
|
MΩ.cm |
COND A |
IPC-TM-650 2.5.17.1 |
| Resistencia superficial |
4,2 x 109 |
|
MΩ |
COND A |
IPC-TM-650 2.5.17.1 |
| Fuerza eléctrica |
31.2(780) |
Z |
Kv/mm (v/mil) |
0.51m m (0,020") |
IPC-TM-650 2.5.6.2 |
| Módulo extensible |
19.650 (2.850)
19.450 (2.821) |
X
Y |
MPa (ksi) |
RT |
ASTM D 638 |
| Resistencia a la tensión |
139 (20,2)
100 (14,5) |
X
Y |
MPa (ksi) |
RT |
ASTM D 638 |
| Fuerza flexural |
276
(40) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Estabilidad dimensional |
<0>
| X, Y |
mm/m
(milipulgada/pulgada) |
después de etch+E2/150℃ |
IPC-TM-650 2.4.39A |
| Coeficiente de extensión termal |
11
14
46 |
X
Y
Z |
ppm/℃ |
-55℃to288℃ |
IPC-TM-650 2.4.41 |
| Tg |
>280 |
|
℃ TMA |
|
IPC-TM-650 2.4.24.3 |
| TD |
425 |
|
℃ TGA |
|
ASTM D 3850 |
| Conductividad termal |
0,71 |
|
W/M/oK |
80℃ |
ASTM C518 |
| Absorción de la humedad |
0,06 |
|
% |
48hours inmersión 0,060"
temperatura 50℃ de la muestra |
ASTM D 570 |
| Densidad |
1,79 |
|
gm/cm3 |
23℃ |
ASTM D 792 |
| Cáscara de cobre Stength |
1,05
(6,0) |
|
N/mm
(pli) |
después de flotador de la soldadura 1 onza.
Hoja del EDC |
IPC-TM-650 2.4.8 |
| Inflamabilidad |
N/A |
|
|
|
UL 94 |
| Proceso sin plomo compatible |
Sí |
|
|
|
|
