La pila híbrida del PWB FR-4 optimiza integridad de señal y el coste del PWB

La pila híbrida del PWB optimiza integridad de señal y el coste del PWB

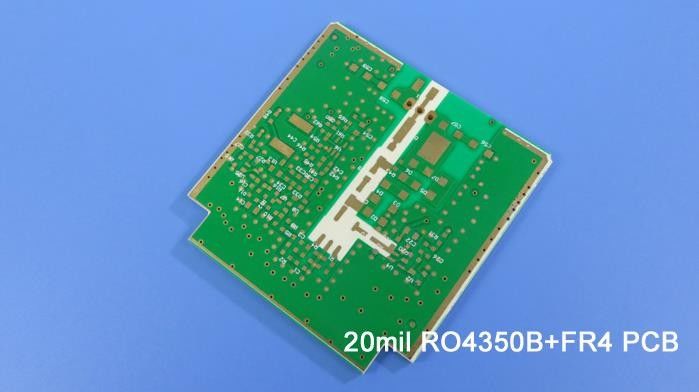

Vamos hoy a hablar del PWB híbrido. Referimos principalmente al material de alta frecuencia mezclado con el vidrio de epoxy.

Veamos la pila para conseguir idea sobre la estructura híbrida.

La capa 1 a la capa 2 es la base del material de alta frecuencia de RO4350B y la capa 3 para acodar 4 es la base del vidrio de epoxy FR-4. Los 2 corazones son enlazados por una hoja de adhesivo (prepreg).

Tipos de PWB híbrido

El PWB híbrido puede ser una mezcla de FR-4 y de material de alta frecuencia como antedicho, otro tipo es una mezcla de material de alta frecuencia con diversa constante dieléctrica (DK), por ejemplo RT/duroid 5880 y RO4350B etc.

¿Por qué utilizamos el PWB híbrido?

Hay 3 razones principales que nos convencen utilizar este tipo de PWB de múltiples capas de alta frecuencia, las propiedades mejoradas y eléctricas es decir costado, de la confiabilidad aumentaron.

El coste de material de alta frecuencia es mucho más alto que FR-4, a veces, al usar el híbrido de FR-4 y el material de alta frecuencia puede solucionar el problema costado.

Causa problemas de la confiabilidad cuando el valor de CTE del material del PWB usado es relativamente alto, mientras que algunos materiales de alta frecuencia tienen altas características de CTE. Cuando un material bajo de CTE FR-4 se combina con un alto material de CTE para hacer a un tablero de múltiples capas, el CTE compuesto es aceptable, así aumentando confiabilidad.

La mayor parte del tiempo, algunas líneas del tablero mezclado del PWB requieren el funcionamiento eléctrico muy alto, algo no requieren arriba, en este caso, las partes con requisitos de funcionamiento eléctricos bajos serán FR4 usados, mientras que las partes con altos requisitos de funcionamiento eléctricos utilizarán materiales de alta frecuencia más costosos. Algunos usando diversa DK del material para hacer PWB mezclado, es también mejorar propiedades eléctricas, por ejemplo en algunos usos de combinadores y de filtros, usando diversos valores del material de DK.

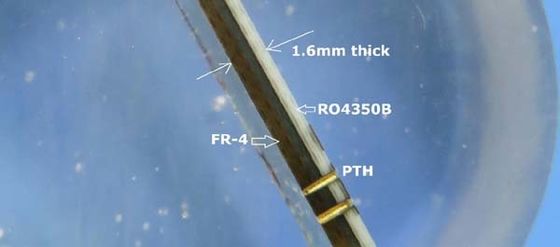

Micro-sección de un PWB híbrido

¿Por qué elija FR-4?

La mezcla de FR-4 y de materiales de alta frecuencia está llegando a ser cada vez más común porque FR-4 y la gran mayoría de materiales de alta frecuencia tienen pequeños problemas de la compatibilidad.

Laminación

Para conseguir una laminación confiable, primero elegimos la hoja de los PP del material de alta frecuencia y utilizamos el ciclo acuciante correcto. La capa adhesiva del mismo material es más favorable para el ciclo acuciante más simple.
