Datos del producto:
Pago y Envío Términos:
|
Materiales básicos: | El número de registro de la empresa | Número de capas: | 2 capas |
---|---|---|---|
espesor de los PCB: | 0.8 mm | Tamaño del PCB: | 35 x 77 mm = 2 diseños = 2 PCS |
Máscara de soldadura: | El verde | Peluquería: | Blanco |
Peso de cobre: | 0.5 onzas | Finalización de la superficie: | Oro de inmersión |
Resaltar: | Placa de circuito automotriz RO3210,Placa de circuito automotriz DK10.2,Placa de circuito del coche RO3210 |

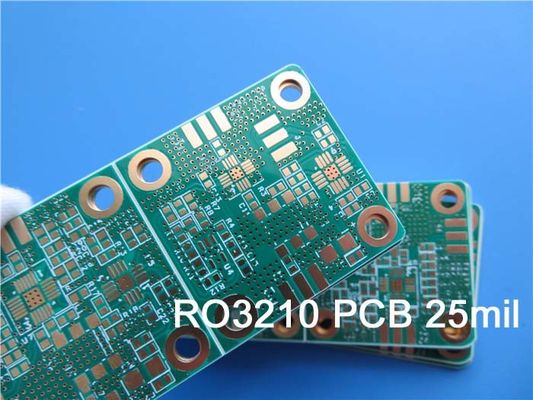

Los materiales del circuito de alta frecuencia Rogers RO3210 son laminados cerámicos reforzados con fibra de vidrio tejida.Estos materiales están diseñados para ofrecer un rendimiento eléctrico excepcional y estabilidad mecánicaLos laminados RO3210 combinan la suavidad superficial de un laminado de PTFE no tejido.El resultado es la producción en masa y obtener un precio competitivo en el mercado.La constante dieléctrica del sustrato RO3210 es de 10.2 con un factor de disipación de 0.0027.
Aplicación típicael:
1- Sistemas de prevención de colisiones de automóviles
2- Posiciones globales para automóviles - Antenas de satélite
3. Enlace de datos en sistemas de cable
4. LMDS y banda ancha inalámbrica
5Lectores de medidores remotos
Especificaciones de los PCB
Tamaño del PCB | 35 x 77 mm = 2 diseños = 2 PCS |
Tipo de tablero | PCB de doble cara |
Número de capas | 2 capas |
Componentes montados en la superficie | - Sí, es cierto. |
A través de componentes perforados | No |
El nivel de la carga | cobre ------- 18um ((0,5 onzas) + capa superior de placa |
No incluidos en el anexo II | |
cobre ------- 18um ((0,5 oz) + capa de placa BOT | |
La tecnología | |
Traza y espacio mínimos: | 6 mil / 6 mil |
Agujas mínimas / máximas: | 0.3 mm / 5.6 mm |
Número de agujeros diferentes: | 2 |
Número de agujeros de perforación | 182 |
Número de ranuras fresadas: | 0 |
Número de recortes internos: | 0 |
Control de la impedancia: | No es |
Número del dedo dorado: | 0 |
Materiales para el tablero | |
Vidrio epoxi: | No incluidos en el anexo II |
Folios finales exteriores: | 1 onza |
En el interior de la lámina final: | 1 onza |
Altura final del PCB: | 0.8 mm ± 0.08 |
Revestimiento y revestimiento | |
Finalización de la superficie | Oro de inmersión (23,3%) 0,05 μm sobre 3 μm de níquel |
Máscara de soldadura Aplicar a: | En la parte superior y inferior, 12 micrones mínimo |
Color de la máscara de soldadura: | Verde, PSR-2000GT600D, suministrado por Taiyo. |
Tipo de máscara de soldadura: | El LPSM |
Conto/corte | Enrutamiento, corte en V. |
Marcado | |
Lado de la leyenda del componente | Por encima y por debajo. |
Color de la leyenda del componente | Blanco, IJR-4000 MW300, marca Taiyo |
Nombre o logotipo del fabricante: | Marcado en el tablero en un conductor y con piernas |
VIA | Revestido con un orificio (PTH) de tamaño mínimo de 0,3 mm. |
Clasificación de la inflamabilidad | Se aplicará la norma de homologación de tipo ISOFIX. |
TOLERANCIA de las dimensiones | |
Dimensión del contorno: | 0.0059" |
El revestimiento del tablero: | 0.0029" |
Tolerancia del taladro: | 0.002" |
TEST | Prueba eléctrica al 100% antes del envío |
Tipo de obra de arte a suministrar | archivo de correo electrónico, Gerber RS-274-X, PCBDOC, etc |
Área de servicio | En todo el mundo. |
Hoja de datos de Rogers3210(RO3210)
RO3210 Valor típico | |||||
Propiedad | El número de registro de la empresa | Dirección | Unidades | Condición | Método de ensayo |
Constante dieléctrica,ε Proceso | 10.2 ± 0.5 | Z. | 10 GHz a 23°C | IPC-TM-650 2.5.5.5 Línea de rayas sujetada | |
Constante dieléctrica,εDiseño | 10.8 | Z. | de 8 GHz a 40 GHz | Método de longitud de fase diferencial | |
Factor de disipación, tanδ | 0.0027 | Z. | 10 GHz a 23°C | IPC-TM-650 2.5.5.5 | |
Coeficiente térmico de ε | - 459 - ¿Qué es eso? | Z. | ppm/°C | 10 GHz de 0°C a 100°C | IPC-TM-650 2.5.5.5 |
Estabilidad dimensional | 0.8 | X, Y | En el caso de los vehículos de motor | Conde A. | Las demás partidas |
Resistencia por volumen | 103 | MΩ.cm | Conde A. | IPC 2.5.17.1 | |
Resistencia de la superficie | 103 | MΩ | Conde A. | IPC 2.5.17.1 | |
Modulo de tracción | 579 517 |
Enfermería CMD |
KPSI | 23°C | Las demás partidas |
Absorción de agua | El valor de las emisiones1 | - | % | D24/23 | IPC-TM-650 2.6.2.1 |
Calor específico | 0.79 | j/g/k | Calculado | ||
Conductividad térmica | 0.81 | El valor de las emisiones de CO | 80 °C | Las demás partidas | |
Coeficiente de expansión térmica (-55 a 288 °C) |
13 34 |
X, Y Z. |
ppm/°C | 23°C/50% de HRC | IPC-TM-650 2.4.4.1 |
Td el tiempo | 500 | °C | El TGA | Las demás partidas | |
Densidad | 3 | Gm/cm3 | |||
Resistencia de la cáscara de cobre | 11 | Plí | 1 oz, EDC después de flote de soldadura | IPC-TM 2.4.8 | |
Flamabilidad | V-0 | Sección 94 | |||
Proceso libre de plomo compatible | - ¿ Qué? |
