Datos del producto:
Pago y Envío Términos:
|
Materia prima: | RT/Duroid 6002 | Cuenta de la capa: | 2 capas |
---|---|---|---|
Grueso del PWB: | 3,1 mm | Tamaño del PWB: | 95 x 79 mm=1PCS |
Máscara de la soldadura: | Verde | Serigrafía: | Blanco |
Peso de cobre: | 0.5oz | Final superficial: | Oro de la inmersión |
Resaltar: | Tablero del PWB del RT Duroid 6002 Rogers,Tablero del PWB de DK2.94 Rogers,El doble del RT Duroid 6002 echó a un lado PWB |

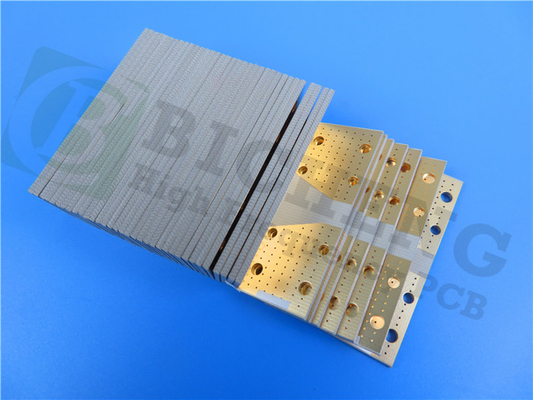

PWB del HF de Rogers empleado RT/Duroid 6002 120mil 3.048m m DK2.94 con el oro de la inmersión para las placas madre del poder
(Las placas de circuito impresas son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)
El material de la microonda de Rogers RT/duroid 6002 era la primera lamina de pequeñas pérdidas y baja de la constante dieléctrica para ofrecer las propiedades eléctricas y mecánicas superiores esenciales en el diseño de las estructuras complejas de la microonda que son mecánicamente confiables y eléctricamente estable.
El coeficiente termal de la constante dieléctrica es extremadamente - bajo de -55℃ a +150℃ que proporciona a los diseñadores de filtros, de osciladores y de líneas de retardo la estabilidad eléctrica necesaria en usos exigentes de hoy.
Un coeficiente bajo del eje de Z de la extensión termal (CTE) asegura la confiabilidad excelente de agujeros directos plateados. Los materiales de RT/duroid 6002 han sido con éxito temperatura completada un ciclo (- 55℃ a 125℃) para más de 5000 ciclos sin un solo vía fracaso.
La estabilidad dimensional excelente (0,2 a 0,5 milipulgadas/pulgada) es alcanzada haciendo juego el coeficiente de X y de Y de extensión para revestir con cobre. Esto elimina a menudo la aguafuerte doble para alcanzar tolerancias posicionales apretadas.
El módulo extensible bajo (X, Y) reduce grandemente la tensión aplicada para soldar juntas y permite que la extensión de la lamina sea obligada por una cantidad mínima del metal bajo de CTE (6 ppm/℃) fomenta confiabilidad cada vez mayor del soporte de la superficie.
Los usos adecuados particularmente a las propiedades únicas del material de RT/duroid 6002 incluyen las estructuras planas y no planares tales antenas, circuitos complejos de la mutli-capa con las conexiones de la capa intermediaria, y circuitos de la microonda para los diseños aeroespaciales en ambientes hostiles.
Usos típicos:
1. Haz que forma redes
2. Evitación de colisión de la línea aérea comercial
3. Circuitos de múltiples capas complejos de la alta confiabilidad
4. Placas madre del poder
Especificaciones del PWB
TAMAÑO DEL PWB | 95 x 79 mm=1PCS |
TIPO DEL TABLERO | El doble echó a un lado PWB |
Número de capas | 2 capas |
Componentes superficiales del soporte | SÍ |
A través de componentes del agujero | NO |
PILA DE LA CAPA | cobre ------- capa SUPERIOR de 18um (0,5 onzas) +plate |
RT/duroid 6002 3.048m m | |
cobre ------- capa de 18um (0,5 onzas) +plate BOT | |
TECNOLOGÍA | |
Rastro y espacio mínimos: | milipulgada 6 milipulgadas/7 |
Agujeros mínimos/máximos: | 0,4 milímetros/5,6 milímetros |
Número de diversos agujeros: | 3 |
Número de agujeros de taladro: | 325 |
Número de ranuras molidas: | 0 |
Número de recortes internos: | 1 |
Control de la impedancia: | no |
Número de finger del oro: | 0 |
MATERIAL DEL TABLERO | |
Epóxido de cristal: | RT/duroid 6002 3.048m m |
Externo final de la hoja: | 1 onza |
Hoja final interna: | 1 onza |
Altura final del PWB: | 3,1 milímetros ±0.3 |
EL PLATEAR Y CAPA | |
Final superficial | Oro de la inmersión (37,1%) 0.05µm encima el níquel de los 3µm |
Suelde la máscara para aplicarse a: | SUPERIOR e inferior, mínimo 12micron |
Color de la máscara de la soldadura: | Verde, PSR-2000GT600D, Taiyo Supplied. |
Tipo de la máscara de la soldadura: | LPSM |
CONTOUR/CUTTING | Encaminamiento |
MARCA | |
Lado de la leyenda componente | SUPERIOR e inferior. |
Color de la leyenda componente | Blanco, IJR-4000 MW300, marca de Taiyo |
Fabricante Name o logotipo: | Marcado en el tablero en un conductor y un ÁREA LIBRE leged |
VÍA | Plateado a través del agujero (PTH), tamaño mínimo 0.3m m. |
GRADO DE FLAMIBILITY | Aprobación de la UL 94-V0 MÍNIMA. |
TOLERANCIA DE LA DIMENSIÓN | |
Dimensión del esquema: | 0,0059" |
Galjanoplastia del tablero: | 0,0029" |
Tolerancia del taladro: | 0,002" |
PRUEBA | Envío anterior de la prueba eléctrica del 100% |
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN | fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc |
ÁREA DE SERVICIO | Por todo el mundo, global. |
Hoja de datos de Rogers 6002 (RT/duroid 6002)
Valor típico de RT/duroid 6002 | |||||
Propiedad | RT/duroid 6002 | Dirección | Unidades | Condición | Método de prueba |
Constante dieléctrica, εProcess | 2.94±0.04 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 | |
Constante dieléctrica, εDesign | 2,94 | 8GHz a 40 gigahertz | Método de la longitud de la fase diferenciada | ||
Factor de disipación, tanδ | 0,0012 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 | |
Coeficiente termal de ε | +12 | Z | ppm/℃ | 10 gigahertz 0℃-100℃ | IPC-TM-650 2.5.5.5 |
Resistencia de volumen | 106 | Z | Mohm.cm | ASTM D 257 | |
Resistencia superficial | 107 | Z | Mohm | ASTM D 257 | |
Módulo extensible | 828(120) | X, Y | MPa (kpsi) | ℃ 23 | ASTM D 638 |
Última tensión | 6,9 (1,0) | X, Y | MPa (kpsi) | ||
Última tensión | 7,3 | X, Y | % | ||
Módulo compresivo | 2482(360) | Z | MPa (kpsi) | ASTM D 638 | |
Absorción de la humedad | 0,02 | % | D48/50 | IPC-TM-650 2.6.2.1 ASTM D 570 |
|
Conductividad termal | 0,6 | W/m/k | ℃ 80 | ASTM C518 | |
Coeficiente de extensión termal (-℃ 55 a 288) |
16 16 24 |
X Y Z |
ppm/℃ | DERECHOde 23℃/50% | IPC-TM-650 2.4.41 |
TD | 500 | ℃ TGA | ASTM D 3850 | ||
Densidad | 2,1 | gm/cm3 | ASTM D 792 | ||
Calor específico | 0,93 (0,22) | j/g/k (BTU/ib/OF) |
Calculado | ||
Cáscara de cobre | 8,9 (1,6) | Ibs/in. (N/mm) | IPC-TM-650 2.4.8 | ||
Inflamabilidad | V-0 | UL 94 | |||
Proceso sin plomo compatible | Sí |
