Inicio ProductosTablero del PWB de Rogers

Tablero del PWB del PWB 0.508m m Rogers de RT/Duroid 5880

China Bicheng Electronics Technology Co., Ltd certificaciones
China Bicheng Electronics Technology Co., Ltd certificaciones
Kevin, Recibió y probó los tableros - gracias mucho. Éstos son perfectos, exactamente qué necesitamos. rgds Ricos

—— Rich Rickett

Ruth, Conseguí el PWB hoy, y son apenas perfectos. Permanezca por favor una poca paciencia, mi orden siguiente está viniendo pronto. Atentamente de Hamburgo Olaf

—— Olaf Kühnhold

Hola Natalie. Era perfecto, yo ata algunas imágenes para su referencia. Y yo envíele los 2 proyectos siguientes para presupuestar. Gracias mucho otra vez

—— Sebastian Toplisek

Kevin, Las gracias, fueron hechos perfectamente, y trabajan bien. Según lo prometido, aquí son los vínculos para mi último proyecto, usando el PCBs que usted fabricó para mí: Atentamente Daniel

—— Daniel Ford

Estoy en línea para chatear ahora

Tablero del PWB del PWB 0.508m m Rogers de RT/Duroid 5880

RT/Duroid 5880 PCB 0.508mm Rogers PCB Board

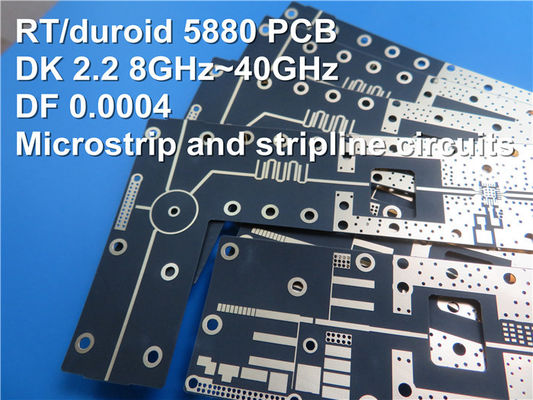

RT/Duroid 5880 PCB 0.508mm Rogers PCB Board RT/Duroid 5880 PCB 0.508mm Rogers PCB Board

Ampliación de imagen :  Tablero del PWB del PWB 0.508m m Rogers de RT/Duroid 5880

Datos del producto:
Lugar de origen: China
Nombre de la marca: Bicheng
Certificación: UL, ISO9001, IATF16949
Número de modelo: BIC-021.V1.0
Pago y Envío Términos:
Cantidad de orden mínima: 1pcs
Precio: USD9.99-99.99
Detalles de empaquetado: Vacío bags+Cartons
Tiempo de entrega: 8-9 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 5000pcs por mes
Descripción detallada del producto
Materia prima: RT/duroid 5880 Cuenta de la capa: 2 capas
Grueso del PWB: 0.52m m Tamaño del PWB: 128m m x 62m m = 1 tipo = 1 pedazo
Peso de cobre: 1oz Final superficial: Oro de la inmersión
Alta luz:

tablero del PWB de 0.508m m Rogers

,

Tablero del PWB de Rogers del radar

,

PWB de alta frecuencia del radar



PWB de alta frecuencia de Rogers RT/Duroid 5880 20mil 0.508m m para los sistemas del radar

(Las placas de circuito impresas son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)



Rogers que el material el de alta frecuencia de RT/duroid 5880 es la microfibra de cristal reforzó compuestos de PTFE que se diseña para exigir usos de circuito del stripline y de la microcinta. Los resultados excepcionales de la uniformidad de la constante dieléctrica de sus microfibras aleatoriamente orientadas. La constante dieléctrica de RT/duroid 5880 es uniforme del panel al panel y es constante sobre una gama de frecuencia ancha. Su factor de disipación bajo amplía la utilidad de RT/duroid 5880 a banda Ku y a antedicho. Los materiales de RT/duroid 5880 se cortan, se esquilan y se trabajan a máquina fácilmente para formar. Son resistentes a todos los solventes y reactivo, calientes o fríos, usados normalmente en grabar al agua fuerte los circuitos impresos o en platear los bordes y los agujeros.



Los usos típicos son antenas de banda ancha de la línea aérea comercial, circuitos de la microcinta, circuitos del stripline, usos de la onda de milímetro, sistemas militares del radar, los sistemas de dirección de misil y las antenas de radio digitales de punto a punto etc.



Descripción general

Éste es un tipo de PWB echado a un lado doble del RF empleó RT/duroid 5880 para el uso de los sistemas del radar.



Especificaciones básicas

Materia prima: RT/duroid 5880 20mil (0.508m m)

Constante dieléctrica: 2.20+/-0.02

Cuenta de la capa: 2 capas

Tipo: A través de los agujeros

Formato: 128m m x 62m m = 1 tipo = 1 pedazo

Final superficial: Oro de la inmersión

Peso de cobre: Μm externo de la capa 35

Máscara de la soldadura | Leyenda: No | No

Altura final del PWB: 0,52 milímetros

Estándar: Clase 2 de IPC 6012

Embalaje: los 20 paneles se embalan para el envío.

Plazo de ejecución: 7 días laborables

Vida útil: 6 meses



Usos

Antenas de la línea aérea comercial, microcinta y circuitos de banda ancha de Stripline, usos de la onda de milímetro, sistemas militares del radar, sistemas de dirección de misil, antenas de radio de punto a punto de Digitaces.



Tablero del PWB del PWB 0.508m m Rogers de RT/Duroid 5880 0



Hoja de datos de Rogers RT/duroid 5880

Valor típico de RT/duroid 5880
Propiedad RT/duroid 5880 Dirección Unidades Condición Método de prueba
Constante dieléctrica, εProcess 2,20
espec. 2.20±0.02.
Z N/A C24/23/50
C24/23/50
1 megaciclo IPC-TM-650 2.5.5.3
10 gigahertz IPC-TM 2.5.5.5
Constante dieléctrica, εDesign 2,2 Z N/A 8GHz a 40 gigahertz Método de la longitud de la fase diferenciada
Factor de disipación, tanδ 0,0004
0,0009
Z N/A C24/23/50
C24/23/50
1 megaciclo IPC-TM-650 2.5.5.3
10 gigahertz IPC-TM 2.5.5.5
Coeficiente termal de ε -125 Z ppm/℃ -50 del℃to 150 IPC-TM-650 2.5.5.5
Resistencia de volumen 2 x 107 Z Mohm cm C/96/35/90 ASTM D 257
Resistencia superficial 3 x 107 Z Mohm C/96/35/90 ASTM D 257
Calor específico 0,96 (0,23) N/A j/g/k
(cal/g/c)
N/A Calculado
Módulo extensible Prueba en el 23 Prueba en el 100 N/A MPa (kpsi) ASTM D 638
1070(156) 450(65) X
860(125) 380(55) Y
Última tensión 29 (4,2) 20 (2,9) X
27 (3,9) 18 (2,6) Y
Última tensión 6 7,2 X %
4,9 5,8 Y
Módulo compresivo 710(103) 500(73) X MPa (kpsi) ASTM D 695
710(103) 500(73) Y
940(136) 670(97) Z
Última tensión 27 (3,9) 22 (3,2) X
29 (5,3) 21 (3,1) Y
52 (7,5) 43 (6,3) Z
Última tensión 8,5 8,4 X %
7,7 7,8 Y
12,5 17,6 Z
Absorción de la humedad 0,02 N/A % 0,62" (1.6m m) D48/50 ASTM D 570
Conductividad termal 0,2 Z W/m/k 80 ASTM C 518
Coeficiente de extensión termal 31
48
237
X
Y
Z
ppm/℃ 0-100℃ IPC-TM-650 2.4.41
TD 500 N/A TGA N/A ASTM D 3850
Densidad 2,2 N/A gm/cm3 N/A ASTM D 792
Cáscara de cobre 31,2 (5,5) N/A Pli (N/mm) hoja de 1oz (35m m) EDC
después de flotador de la soldadura
IPC-TM-650 2.4.8
Inflamabilidad V-0 N/A N/A N/A UL 94
Proceso sin plomo compatible N/A N/A N/A N/A



Tablero del PWB del PWB 0.508m m Rogers de RT/Duroid 5880 1



Contacto
Bicheng Electronics Technology Co., Ltd

Persona de Contacto: i.deng

Teléfono: +8613481420915

Envíe su pregunta directamente a nosotros (0 / 3000)
