Datos del producto:
Pago y Envío Términos:
|
| Materia prima: | RO4300C | Grueso del PWB: | 0.9m m |
|---|---|---|---|
| Tamaño del PWB: | 98 x 72mm=1PCS | Cuenta de la capa: | 2 capas |
| Peso de cobre: | 35um | Final superficial: | ENIG |
| Alta luz: | tablero del PWB de 32mil Rogers,Tablero echado a un lado doble del PWB de RO4003C,Tablero modificado para requisitos particulares del PWB del RF |
||

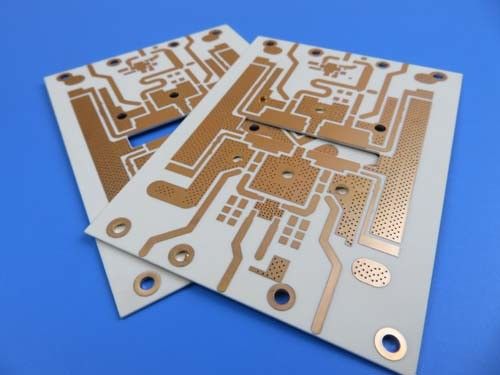

Rogers 4003 32mil 0.813mm PCB RO4003C PCB de alta frecuencia RF de doble cara para filtros
(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros que se muestran son solo para referencia)
Los laminados cerámicos de hidrocarburos RO4003C están diseñados para brindar un rendimiento excepcional de alta frecuencia y mantener bajos los costos de construcción de circuitos.A medida que las frecuencias operativas superan los 500 MHz, los laminados disponibles para los diseñadores se vuelven limitados, pero RO4003C sigue siendo una opción confiable para circuitos de microondas de RF, redes coincidentes y líneas de transmisión de impedancia controlada.Su baja pérdida dieléctrica lo convierte en el material preferido para aplicaciones en las que los materiales de placa de circuito estándar no se pueden usar a frecuencias operativas más altas.Además, RO4003C tiene una constante dieléctrica constante en un amplio rango de frecuencia y uno de los coeficientes de temperatura más bajos de cualquier material de placa de circuito.Su coeficiente de expansión térmica (CTE) ofrece varias ventajas a los diseñadores de PCB, incluida una alta estabilidad dimensional, que es fundamental para crear placas multicapa de dieléctrico mixto.Incluso en condiciones extremas de choque térmico, el CTE bajo del eje Z de RO4003C garantiza una calidad confiable de orificio pasante enchapado.Además, las características de expansión del material se mantienen estables en todo el rango de temperatura del procesamiento de PCB, gracias a su Tg de >280C.
tarjeta de circuito impresoEspecificaciones
| TAMAÑO DE PCB | 98x72mm = 1 Uds |
| TIPO DE TABLERO | |
| Número de capas | PCB de doble cara |
| Componentes de montaje en superficie | SÍ |
| Componentes de agujero pasante | SÍ |
| APILAMIENTO DE CAPAS | cobre ------- 35um(1oz)+PLACA |
| RO4003C 32 mil 0,813 mm | |
| cobre ------- 35um(1oz)+PLACA | |
| TECNOLOGÍA | |
| Traza y espacio mínimos: | 6,98 mil/6,28 mil |
| Agujeros Mínimos / Máximos: | 0,3/1,2 mm |
| Número de diferentes agujeros: | 5 |
| Número de agujeros de perforación: | 481 |
| Número de ranuras fresadas: | 0 |
| Número de recortes internos: | 1 |
| Control de impedancia | No |
| MATERIAL DEL TABLERO | |
| Epoxi de vidrio: | RO4003C 32 mil (0,813 mm), Tg 288℃ |
| Lámina final externa: | 1.5oz |
| Lámina final interna: | 0oz |
| Altura final de PCB: | 0,9mm ±0,1 |
| CHAPADO Y RECUBRIMIENTO | |
| Acabado de la superficie | oro de inmersión |
| Máscara de soldadura aplicable a: | NO |
| Color de la máscara de soldadura: | NO |
| Tipo de máscara de soldadura: | N / A |
| CONTORNO/CORTE | Enrutamiento |
| CALIFICACIÓN | |
| Lado de la leyenda del componente | NO |
| Color de la leyenda del componente | NO |
| Nombre o logotipo del fabricante: | N / A |
| A TRAVÉS DE | Agujero pasante chapado (PTH) |
| CLASIFICACIÓN DE FLAMIBILIDAD | N / A |
| TOLERANCIA DE DIMENSIÓN | |
| Dimensión del esquema: | 0,0059" (0,15 mm) |
| Recubrimiento del tablero: | 0,0030" (0,076 mm) |
| Tolerancia de perforación: | 0,002" (0,05 mm) |
| PRUEBA | Prueba eléctrica 100% previo envío |
| TIPO DE OBRA A SUMINISTRAR | archivo de correo electrónico, Gerber RS-274-X, PCBDOC, etc. |
| VÍA DE SERVÍCIO | En todo el mundo, en todo el mundo. |
Los PCB (placas de circuito impreso) RO4003C desempeñan un papel fundamental en diversas aplicaciones electrónicas, incluidos sensores y radares para automóviles, antenas de estaciones base celulares, satélites de transmisión directa, bloqueo de bajo ruido, amplificadores de potencia y RFID.
Hoja de datos de Rogers 4003C (RO4003C)
| Valor típico de RO4003C | |||||
| Propiedad | RO4003C | Dirección | Unidades | Condición | Método de prueba |
| Constante dieléctrica,εProceso | 3,38±0,05 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 Línea de banda sujeta | |
| Constante dieléctrica,εDiseño | 3.55 | Z | 8 a 40 GHz | Método de longitud de fase diferencial | |
| Factor de disipacióntan,δ | 0.0027 0.0021 |
Z | 10 GHz/23℃ 2,5 GHz/23℃ |
IPC-TM-650 2.5.5.5 | |
| Coeficiente Térmico de ε | +40 | Z | ppm/℃ | -50℃a 150℃ | IPC-TM-650 2.5.5.5 |
| Resistividad de volumen | 1,7x1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| Resistividad de superficie | 4,2x109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| Fuerza eléctrica | 31.2(780) | Z | Kv/mm(v/mil) | 0,51 mm (0,020") | IPC-TM-650 2.5.6.2 |
| Módulo de tracción | 19,650(2,850) 19.450(2.821) |
X Y |
MPa (ksi) | RT | ASTM D 638 |
| Resistencia a la tracción | 139(20.2) 100(14.5) |
X Y |
MPa (ksi) | RT | ASTM D 638 |
| Fuerza flexible | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Estabilidad dimensional | <0.3 | X,Y | mmm (mil/pulgada) |
después de grabado+E2/150℃ | IPC-TM-650 2.4.39A |
| Coeficiente de expansión termal | 11 14 46 |
X Y Z |
ppm/℃ | -55℃a288℃ | IPC-TM-650 2.4.41 |
| Tg | >280 | ℃TMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 425 | ℃TGA | ASTM D 3850 | ||
| Conductividad térmica | 0.71 | M/M/ok | 80℃ | ASTM C518 | |
| Absorción de humedad | 0.06 | % | 48hrs inmersión 0.060" muestra Temperatura 50℃ |
ASTM D 570 | |
| Densidad | 1.79 | gramos/cm3 | 23℃ | ASTM D 792 | |
| Fuerza de pelado de cobre | 1.05 (6.0) |
N/mm (pli) |
después de la soldadura flotar 1 oz. Lámina EDC |
IPC-TM-650 2.4.8 | |
| inflamabilidad | N / A | UL 94 | |||
| Compatible con procesos sin plomo | Sí | ||||
