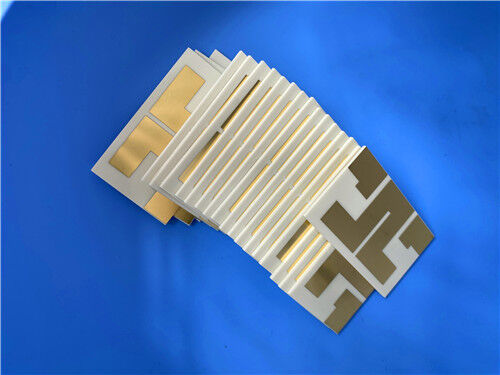

Esta placa de circuito impreso (PCB) rígida de 2 capas utiliza RF-60A como su sustrato principal e incorpora un acabado superficial de chapado de oro puro de 100 uinch. Con un peso de cobre de 1 oz (1.4 mils) en las capas exteriores, un grosor final de la placa de 1.5 mm y un grosor de chapado de vías de 20 μm, esta PCB ofrece un rendimiento eléctrico constante y estándares de fabricación de alta precisión, lo que la hace muy aplicable para amplificadores de potencia, filtros y otros dispositivos electrónicos de alta frecuencia.
Especificaciones de la PCB
| Especificaciones |
Detalles |
| Material base |
RF-60A |
| Número de capas |
2 capas |
| Dimensiones de la placa |
87 mm x 29 mm por unidad, +/- 0.15 mm |
| Traza/Espacio mínimo |
5/6 mils |
| Tamaño mínimo del agujero |
0.4 mm |
| Vías ciegas / Vías ocultas |
No se incorporan vías ciegas |
| Grosor de la placa terminada |
1.5 mm |
| Grosor de cobre terminado |
1 oz (1.4 mils) para capas exteriores |
| Grosor del chapado de vías |
20 μm |
| Acabado superficial |
Chapado de oro puro de 100 uinch |
| Serigrafía superior |
No aplicado |
| Serigrafía inferior |
No aplicado |
| Máscara de soldadura superior |
No aplicado |
| Máscara de soldadura inferior |
No aplicado |
| Control de calidad |
Se realiza un 100% de pruebas eléctricas antes del envío |
Estructura de la PCB
| Capa de la estructura |
Especificación |
| Capa de cobre_1 |
35 μm |
| RF-60A |
1.27 mm (50 mil) |
| Capa de cobre_2 |
35 μm |
Tipo de arte
El arte proporcionado para la fabricación de PCB se adhiere al formato Gerber RS-274-X, que sirve como protocolo estándar de la industria para la transmisión de datos de fabricación de PCB.
Calidad Estándar
Esta PCB cumple con el estándar IPC-Class-2, un punto de referencia ampliamente reconocido en la industria para placas de circuito impreso. IPC-Class-2 establece requisitos para la calidad, el rendimiento y la fiabilidad de las PCB, lo que la hace adecuada para la mayoría de las aplicaciones comerciales e industriales que requieren un rendimiento constante y una fiabilidad moderada.
Disponibilidad
Esta PCB está disponible en todo el mundo. Ofrecemos soluciones logísticas y de envío fiables para garantizar una entrega rápida a clientes de diversos países y regiones, adaptándonos tanto a pedidos de lotes pequeños como de gran volumen. Ya sea para empresas electrónicas regionales, instituciones de investigación o empresas tecnológicas globales, ofrecemos un suministro constante y asistencia profesional postventa para satisfacer las diversas demandas del mercado.
Introducción al material base RF-60A
RF-60A es un laminado orgánico-cerámico perteneciente a la familia de productos ORCER de Taconic, con refuerzo de vidrio tejido. Se desarrolla basándose en la experiencia de Taconic tanto en tecnología de relleno cerámico como en fibra de vidrio recubierta de PTFE. RF-60A demuestra una resistencia de unión interlaminar y una resistencia a la soldadura excepcionales, y su composición patentada garantiza una baja absorción de humedad y propiedades eléctricas uniformes. El refuerzo de vidrio tejido de RF-60A garantiza una excelente estabilidad dimensional y mejora la resistencia a la flexión, mientras que su baja expansión en el eje Z garantiza la fiabilidad de los agujeros pasantes metalizados en entornos térmicos extremos.
Características clave de RF-60A
| Características clave |
Especificaciones |
| Constante dieléctrica (Dk) |
6.15 a 10 GHz |
| Factor de disipación |
0.0038 a 10 GHz/23°C |
| Absorción de humedad |
0.02% |
| Conductividad térmica |
0.4 W/MK |
| Coeficiente de expansión térmica (CTE) |
9 ppm/°C (eje X), 8 ppm/°C (eje Y), 69 ppm/°C (eje Z) |
| Desgasificación |
0.02% TML, 0.01% WVR |
Beneficios
- Cumple con las normas RoHS y WEEE
- Rendimiento superior de unión interlaminar
- Mínima absorción de humedad
- Estabilidad dimensional mejorada
- Baja tasa de expansión en el eje Z
- Constante dieléctrica (DK) estable en rangos de frecuencia
- Resistencia a la flexión mejorada
Aplicaciones típicas
- Amplificadores de potencia
- Filtros y acopladores
- Antenas miniaturizadas
- Componentes pasivos
Conclusión
Esta PCB está diseñada para profesionales, instituciones de investigación y desarrollo (I+D) y empresas tecnológicas dedicadas al desarrollo y fabricación de amplificadores de potencia, filtros, antenas miniaturizadas y componentes pasivos. Aprovechando el sustrato de alto rendimiento RF-60A, esta PCB sirve como una solución fiable y de alta calidad para aplicaciones electrónicas de alta demanda que requieren un rendimiento eléctrico estable e integridad estructural.
