| Cuota De Producción: | 1 Uds. |
| Precio: | USD9.99-99.99 |
| Embalaje Estándar: | Bolsas de vacío + cajas de cartón |
| Período De Entrega: | 8-9 días laborables |
| Método De Pago: | T/T |
| Capacidad De Suministro: | 5000PCS por mes |

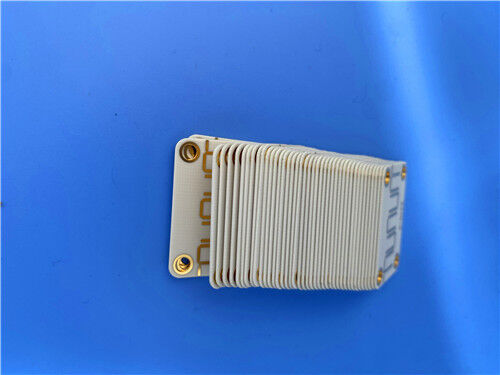

Este PCB de doble cara utilizaAño 300Dcomo su sustrato principal e incorpora un acabado de superficie EPIG (sin níquel), configurado con revestimiento de cobre de 1 oz (1,4 mils) en las capas exteriores, un espesor de cartón acabado de 1,2 mm,y 20 μm mediante recubrimiento, el PCB ofrece un rendimiento eléctrico constante y una uniformidad de fabricación de alta precisión, por lo que es muy adecuado para aplicaciones que incluyen antenas de estaciones base de infraestructura celular,sistemas de antena telemática para automóviles, y antenas de radio por satélite comerciales.
Detalles de la construcción del PCB
| Especificaciones | Detalles |
| Materiales básicos | Año 300D |
| Número de capas | PCB de doble cara |
| Dimensiones del tablero | 67 mm x 102,6 mm por unidad, +/- 0,15 mm |
| Traza/espacio mínimo | 4/6 de mil |
| Tamaño mínimo del agujero | 0.4 mm |
| Vías ciegas o enterradas | No hay vías ciegas |
| espesor del tablero acabado | 1.2 mm |
| Peso de Cu acabado | 1 oz (1,4 ml) en las capas exteriores |
| Por medio del espesor del revestimiento | 20 μm |
| Finalización de la superficie | EPIG (sin níquel) |
| Accesorios para la limpieza | - No, no lo sé. |
| Pantalón de seda de fondo | - No, no lo sé. |
| Máscara de soldadura superior | - No, no lo sé. |
| Máscara de soldadura inferior | - No, no lo sé. |
| Control de calidad | 100% Prueba eléctrica utilizada antes del envío |
Posibilidad de acumular PCB
| Capa de acoplamiento | Especificación |
| Capa de cobre1 | 35 μm |
| Núcleo AD300D | 1.016 mm (40 mil) |
| Capa de cobre2 | 35 μm |
Tipo de ilustración
La ilustración proporcionada para la fabricación de PCB se adhiere al estándar Gerber RS-274-X, el protocolo aceptado por la industria para transmitir datos de fabricación de PCB.
Estándar de calidad
Este PCB cumple con el estándar IPC-Clase-2, un estándar de referencia de la industria ampliamente reconocido para las placas de circuito impreso.y confiabilidad, lo que lo hace adecuado para la mayoría de las aplicaciones comerciales e industriales que requieren un funcionamiento constante y una fiabilidad moderada.
Disponibilidad mundial
Este PCB está disponible para el suministro mundial. Proporcionamos servicios de logística y envío confiables para garantizar la entrega oportuna de productos a clientes en varios países y regiones,con capacidad para satisfacer los requisitos tanto de pedidos de lotes pequeños como de grandes volúmenes.
Introducción al material base AD300D
Los laminados AD300D son materiales basados en PTFE revestidos de cerámica y reforzados con vidrio diseñados para ofrecer una constante dieléctrica controlada, bajo rendimiento de pérdida,y excelente rendimiento de intermodulación pasiva (PIM)Fabricado para satisfacer las demandas de los mercados de antenas inalámbricas actuales,Este material a base de resina de PTFE es compatible con los procesos de fabricación de PTFE estándar y proporciona una construcción rentable que mejora tanto el rendimiento eléctrico como el mecánico.
![]()
Características clave del AD300D
| Características clave | Especificaciones |
| Constante dieléctrica (Dk) | 2.94 a 10 GHz y 23°C |
| Factor de disipación | 0.0021 a 10 GHz y 23°C |
| Coeficiente de expansión térmica (CTE) | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Coeficiente térmico de la constante dieléctrica | -73 ppm/°C |
| Calificación de retardante de llama | Se aplican las siguientes medidas: |
Beneficios
Aplicaciones típicas
Conclusión
Este PCB está diseñado para profesionales, instituciones de investigación y desarrollo (I+D),empresas de tecnología dedicadas al desarrollo y fabricación de antenas de estaciones base de infraestructuras celulares, sistemas de antenas telemáticas para automóviles y antenas de radio por satélite comerciales.este PCB sirve como una solución fiable y de alta calidad para aplicaciones inalámbricas de alta demanda que requieren un rendimiento eléctrico estable, baja pérdida y excelente rendimiento PIM.
![]()
