2 capas WL-CT440 placa de alta frecuencia de PCB RF rígido de cerámica llena de hidrocarburos

Cuota De Producción:	1 Uds.
Precio:	USD9.99-99.99
Embalaje Estándar:	Bolsas de vacío + cajas de cartón
Período De Entrega:	8-9 días laborables
Método De Pago:	T/T
Capacidad De Suministro:	5000PCS por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

Porcelana

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-332.V1.0

material de placa de circuito impreso:

WL-CT440

Recuento de capas:

2 capas

Espesor de PCB:

0,8 mm

Tamaño de placa de circuito impreso:

89 mm × 63,5 mm (1 unidad)

Peso de cobre:

Lámina de cobre exterior de 1 oz (1,4 mils)

Acabado superficial:

Oro de inmersión

Resaltar:

Laminado TLY-3 para material de PCB

lámina de cobre revestida de alta frecuencia

laminado de cobre revestido TLY-3

Descripción del Producto

Este WL-CT440 rígido de 2 capasPCB RF de alta frecuenciaestá fabricado con laminado dieléctrico de fibra de vidrio reforzado con cerámica de hidrocarburos, que sirve como una alternativa económica a los sustratos importados de alta frecuencia. Fabricada según los estándares IPC Clase 2 y acabada con baño de oro por inmersión, esta placa de circuito delgada de 0,8 mm ofrece una baja pérdida dieléctrica, una conductividad térmica excepcional, un alto rendimiento de Tg y una estabilidad dieléctrica constante. Con procesos de fabricación compatibles con FR4, WL-CT440 es mucho más fácil de procesar que los materiales de PTFE convencionales y al mismo tiempo mantiene una excelente repetibilidad y confiabilidad del circuito. Se utiliza habitualmente en maquinaria aeroespacial, antenas en fase, hardware de radar y conjuntos de comunicaciones por satélite.

Especificaciones de PCB

Artículo de construcción	Detalles
Materia prima	WL-CT440: laminado revestido de cobre de tela de fibra de vidrio relleno de cerámica de hidrocarburo para circuitos de alta frecuencia
Recuento de capas	2 capas: arquitectura de PCB rígida de alta frecuencia diseñada para sistemas electrónicos aeroespaciales y de radar
Dimensiones del tablero	89 mm × 63,5 mm (1 unidad), con una tolerancia dimensional estricta de +/- 0,15 mm para un ensamblaje preciso de los componentes
Traza y espacio	Mínimo 4/6 mils, compatible con enrutamiento de trazas compacto y preservando una integridad superior de la señal de alta frecuencia
Tamaño mínimo del agujero	0,2 mm, fabricado para montaje e inserción de componentes a través de orificios pasantes de alta precisión
Vías	Sin vías ciegas, lo que simplifica los procedimientos de fabricación y garantiza una conducción eléctrica uniforme entre capas.
Grosor del tablero terminado	Construcción liviana y delgada de 0,8 mm, ideal para dispositivos aeroespaciales y aéreos con espacio limitado
Peso del cobre	Lámina de cobre exterior de 1 oz (1,4 mils), que proporciona una conductividad estable para la transmisión de señales de microondas.
A través del espesor del revestimiento	20 μm, que cumple con los requisitos de IPC-Clase-2 para garantizar una conductividad sólida y durabilidad a largo plazo.
Acabado superficial	Immersion Gold, que ofrece una excelente resistencia a la oxidación y una soldabilidad confiable para circuitos de precisión de alta frecuencia
Serigrafía y máscara de soldadura	Serigrafía superior: Ninguna; Serigrafía inferior: Ninguna; Máscara de soldadura superior: Ninguna; Máscara de soldadura inferior: Ninguna: el diseño de cobre completamente expuesto minimiza la atenuación de la señal de microondas
Pruebas de calidad	Pruebas de continuidad del 100 % realizadas antes de la entrega para garantizar un rendimiento eléctrico impecable

Configuración de apilamiento de PCB

Componente de apilamiento	Especificaciones y descripción
Capa de cobre 1	35 μm: lámina de cobre de alta pureza para la propagación de señales de microondas de baja resistencia
Núcleo WL-CT440	0,762 mm (30 mil): sustrato reforzado con cerámica de hidrocarburo que presenta alta conductividad térmica y baja pérdida dieléctrica
Capa de cobre 2	35 μm: estructura de cobre simétrica para mantener una estabilidad eléctrica constante

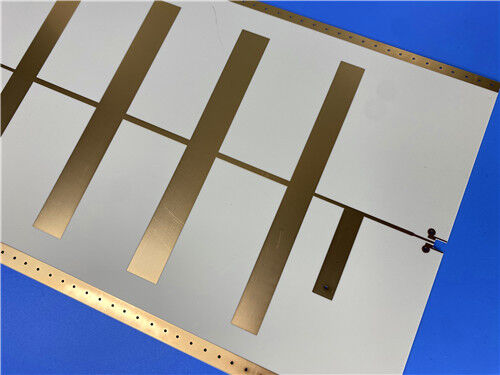

2 capas WL-CT440 placa de alta frecuencia de PCB RF rígido de cerámica llena de hidrocarburos 0

Formato de ilustraciones y estándar de cumplimiento

Formato de material gráfico: proporcionado en Gerber RS-274-X, un formato estándar de la industria que garantiza una fabricación precisa de PCB y compatibilidad de datos universal.

Estándar aceptado: IPC-Clase-2, que garantiza un funcionamiento duradero y confiable para dispositivos electrónicos de alta frecuencia aeroespaciales y militares.

Disponibilidad: Se ofrece envío global para respaldar adquisiciones de ingeniería internacionales y proyectos industriales.

Introducción del sustrato WL-CT440

WL-CT440 es un laminado revestido de cobre reforzado con fibra de vidrio cerámico de hidrocarburo termoestable diseñado para aplicaciones de microondas de alta frecuencia. Formulado con resina de hidrocarburo, relleno cerámico compuesto y fibra de vidrio tejida, este sustrato ofrece un rendimiento eléctrico constante y de bajas pérdidas para diseños de circuitos de microondas. A diferencia de los materiales complejos basados en PTFE, WL-CT440 adopta flujos de trabajo de fabricación compatibles con FR4, lo que simplifica el procesamiento de PCB y al mismo tiempo mantiene una estabilidad y repetibilidad de producción excepcionales.

La combinación sinérgica de resina de hidrocarburos y aditivos cerámicos proporciona una atenuación mínima de la señal, una resistencia al calor superior y una excelente estabilidad de la temperatura. Este material exhibe un coeficiente de temperatura dieléctrico estable, una baja tasa de expansión térmica y una Tg ultra alta que supera los 280 °C. Como sustituto nacional rentable de los laminados de alta frecuencia importados, el WL-CT440 se adopta ampliamente para sistemas de radiofrecuencia militares, aeroespaciales y comerciales.

Características clave

Parámetro	Especificaciones y comentarios
Constante dieléctrica a 10 GHz	4,1 a 10 GHz/23 °C, lo que ofrece un rendimiento dieléctrico estable para circuitos generales de alta frecuencia
Factor de disipación a 10 GHz	0,004 a 10 GHz, manteniendo una baja pérdida de señal durante la transmisión de microondas
Coeficiente de temperatura de Dk	-21 ppm/°C, lo que garantiza una estabilidad dieléctrica confiable bajo temperaturas ambiente fluctuantes
Conductividad térmica	0,66 W/MK, lo que permite una disipación de calor eficiente para circuitos de RF de alta potencia
Absorción de humedad	0,12%, conservando propiedades eléctricas consistentes en ambientes de trabajo húmedos
CTE del eje XY	Eje X: 14 ppm/°C, Eje Y: 18 ppm/°C, con expansión térmica adaptada al cobre
CTE del eje Z	35 ppm/°C, lo que mitiga los riesgos de delaminación térmica y deformación del tablero
Valor Tg	≥280°C, que ofrece una resistencia térmica excepcional durante los ciclos de soldadura por reflujo

Beneficios clave

WL-CT440 ofrece distintas ventajas técnicas para diseñadores de circuitos de alta frecuencia comerciales y militares:

La fabricación compatible con FR4 simplifica la fabricación y reduce los costos de producción en comparación con los sustratos de PTFE

Los valores bajos Dk y Df optimizados garantizan una transmisión de señal limpia y estable en las bandas de frecuencia de microondas.

La baja absorción de agua evita la degradación del rendimiento eléctrico en condiciones atmosféricas húmedas.

La alta conductividad térmica acelera la disipación de calor para circuitos amplificadores de alta potencia.

El CTE sincronizado con cobre minimiza el estrés térmico y mejora la confiabilidad estructural a largo plazo

La propiedad Tg superior fortalece la estabilidad térmica durante procesos de soldadura repetidos

Aplicaciones típicas

Esta PCB RF de 2 capas WL-CT440 se utiliza ampliamente en sistemas de comunicación de microondas, aeroespaciales y de grado militar:

Aparatos aeroespaciales, equipos de cabina espacial y módulos electrónicos aerotransportados.

-Antenas de microondas y sistemas de conjuntos de antenas sensibles a la fase.

-Radar de alerta temprana y unidades transceptoras de radar aerotransportadas.

-Antenas en fase y redes de formación de haces de microondas.

-Comunicación por satélite, sistemas de navegación y amplificadores de potencia RF.

2 capas WL-CT440 placa de alta frecuencia de PCB RF rígido de cerámica llena de hidrocarburos 1
