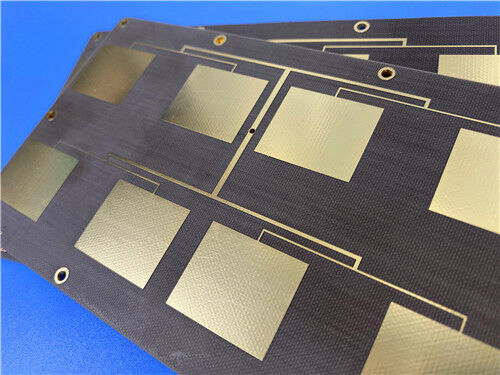

Esta es una placa de circuito impreso rígido de 2 capas de alto rendimiento (PCB) fabricada utilizandoSe trata de un producto de la categoría "Tacónico", un laminado de alta frecuencia basado en politetrafluoroetileno (PTFE) y reforzado con fibra de vidrio tejida.Específicamente diseñados para ofrecer un rendimiento eléctrico excepcional en rigurosas aplicaciones de RF y microondas, el PCB aprovecha la constante dieléctrica baja y estable del material (Dk=2,6), el factor de disipación (DF) ultrabajo,y excelente estabilidad eléctrica en un amplio rango de temperaturas y frecuenciasEsto garantiza una atenuación mínima de la señal incluso a frecuencias de onda milimétrica, lo que la hace muy adecuada para diseños de microondas de bajo número de capas, como sistemas de radar y antenas de matriz en fase.
Detalles de la construcción del PCB
| Punto de trabajo |
Especificaciones |
| Materiales básicos |
Taconic TLX-7 (laminado de alta frecuencia a base de PTFE con refuerzo de fibra de vidrio tejida) |
| Número de capas |
2 capas (las vías ciegas no están incorporadas) |
| Dimensiones del tablero |
102 mm x 86 mm por unidad, con una tolerancia dimensional de +/- 0,15 mm |
| Traza/espacio mínimo |
Ancho de traza de 4 mil y espaciado de 6 mil |
| Tamaño mínimo del agujero |
0.5 mm |
| espesor del tablero terminado |
0.8 mm |
| Peso de cobre acabado |
1 oz (correspondiente a 1,4 ml) para las capas exteriores |
| Por medio del espesor del revestimiento |
20 μm |
| Finalización de la superficie |
Oro de inmersión |
| Accesorios para la limpieza |
Blanco |
| Pantalón de seda de fondo |
No aplicado |
| Máscara de soldadura superior |
No aplicado |
| Máscara de soldadura inferior |
No aplicado |
| Control de calidad |
Se realizarán pruebas eléctricas al 100% antes del envío. |
Posibilidad de acumular PCB
| Capa |
Descripción |
El grosor |
| 1 |
Capa de cobre 1 (parte superior exterior) |
35 μm |
| - |
Núcleo Tacónico TLX-7 |
0.762 mm (30 mil) |
| 2 |
Capa de cobre 2 (parte inferior exterior) |
35 μm |
Arte, calidad y disponibilidad
La ilustración de este PCB se proporciona en el formato Gerber RS-274-X, el estándar de la industria para la fabricación de PCB.
Cada PCB cumple con el estándar de calidad IPC-Clase-2, un criterio reconocido mundialmente que garantiza un rendimiento eléctrico constante, calidad de fabricación confiable,y cumplimiento de los requisitos de la industria para aplicaciones de alta frecuencia.
Además, este PCB está disponible en todo el mundo, respondiendo a las necesidades de clientes internacionales y proyectos de circuitos de microondas / RF en todo el mundo.
Introducción al material tacónico TLX-7
TLX-7 es un laminado de alta frecuencia producido por Taconic, desarrollado específicamente para ofrecer un rendimiento eléctrico superior en aplicaciones de RF y microondas exigentes.Con un contenido de fibra de vidrio superior o igual a 30%, pero no superior o igual a 50% en peso, TLX-7 presenta una constante dieléctrica baja y estable (Dk=2.6) y un factor de disipación ultrabajo, lo que garantiza una atenuación mínima de la señal incluso a frecuencias de onda milimétrica.Este laminado proporciona una excelente estabilidad eléctrica en un amplio rango de temperatura y frecuencia, combinado con propiedades térmicas y mecánicas confiables, lo que lo convierte en una opción óptima para diseños de microondas de bajo número de capas.
Ventajas clave del material tacónico TLX-7
-Excepcionales propiedades mecánicas y térmicas, que garantizan la integridad estructural y la estabilidad del rendimiento en condiciones de funcionamiento adversas.
-Constante dieléctrica baja y estable (Dk=2,6), que permite una propagación constante de la señal y un control preciso de la impedancia en circuitos de alta frecuencia.
- Estabilidad dimensional, reduciendo la deformación durante la fabricación y el funcionamiento para garantizar un rendimiento fiable del circuito.
- Baja absorción de humedad, mejorando la fiabilidad a largo plazo y la estabilidad eléctrica en condiciones ambientales húmedas o fluctuantes.
- Calificación de inflamabilidad UL 94 V-0, que satisface los requisitos de seguridad de los equipos electrónicos en diversos sectores industriales.
-Constante dieléctrica estrictamente controlada, que garantiza el rendimiento repetible del circuito y la consistencia en todos los lotes de producción.
- Factor de disipación (DF) ultra bajo, minimizando la pérdida de señal y maximizando la eficiencia energética en aplicaciones de alta frecuencia.
- Optimizado para diseños de microondas de bajo número de capas, ofreciendo rentabilidad y fabricación simplificada manteniendo altos niveles de rendimiento.
Aplicaciones típicas
- Sistemas de radar
- Antennas de matriz en fase
- Sistemas de comunicación móvil
- Equipo de ensayo de microondas
- Dispositivos de transmisión de microondas
-Componentes de RF
Conclusión
Este PCB de 2 capas, hecho de laminado basado en Taconic TLX-7 PTFE, ofrece un rendimiento, estabilidad y fiabilidad superiores de alta frecuencia para aplicaciones RF / microondas exigentes.
Las ventajas clave de Taconic TLX-7 (baja estabilidad Dk, DF ultrabaja, estabilidad dimensional, baja absorción de humedad, UL 94 V-0) hacen de este PCB una solución rentable para proyectos de microondas de baja capa.
