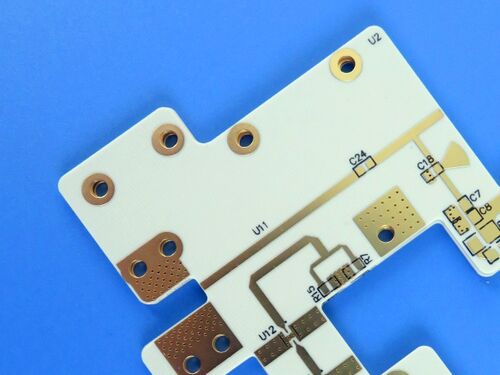

Este PCB es una placa rígida de 2 capas de alta frecuencia fabricada conNo se puede hacer más que eso., un laminado de alto rendimiento diseñado para aplicaciones de alta frecuencia y fabricación rentable.y propiedades de baja pérdida, el PCB garantiza una integridad de señal excepcional y un rendimiento fiable, adecuado para aplicaciones de alto volumen críticas para el rendimiento, incluidos los componentes de radar y RF para automóviles.
Los PCBEspecificación
| Punto de trabajo |
Especificaciones |
| Materiales básicos |
Rogers RO4835 (Laminado de hidrocarburos de baja pérdida) |
| Número de capas |
2 capas (no se incluyen vías ciegas o enterradas) |
| Dimensiones del tablero |
45.6 mm x 78 mm por unidad, con una tolerancia dimensional de +/- 0,15 mm |
| Traza/espacio mínimo |
ancho de traza de 5 mil con espaciado de 7 mil |
| Tamaño mínimo del agujero |
0.4 mm |
| espesor del tablero terminado |
0.3 mm |
| Peso de cobre acabado |
1 oz (equivalente a 1,4 ml) para las capas exteriores |
| Por medio del espesor del revestimiento |
20 μm |
| Finalización de la superficie |
ENEPIG (Oro de inmersión de níquel sin electro) |
| Accesorios para la limpieza |
Negro (no se aplica silkscreen a las almohadillas de soldadura) |
| Pantalón de seda de fondo |
No aplicado |
| Máscara de soldadura superior |
No aplicado |
| Máscara de soldadura inferior |
No aplicado |
| Control de calidad |
Se realiza un ensayo eléctrico al 100%. |
Pilas de PCB-¿ Qué pasa?
| Capa |
Descripción |
El grosor |
| 1 |
Capa de cobre terminada (parte superior exterior) |
35 μm |
| - |
Núcleo dieléctrico Rogers RO4835 |
0.254 mm (10 mil) |
| 2 |
Capa de cobre terminada (parte inferior exterior) |
35 μm |
Las obras de arte,CalidadNorma y área de servicio
En cuanto a las obras de arte, el cumplimiento de estándares y la cobertura del servicio, this PCB comes with artwork in the Gerber RS-274-X format—an industry-standard format for PCB manufacturing that ensures seamless compatibility with most mainstream production equipment and design softwareEl PCB cumple con el estándar aceptado IPC-Clase-2, un punto de referencia ampliamente reconocido que garantiza un rendimiento constante, una calidad de fabricación confiable y el cumplimiento de los requisitos de la industria..Además, este PCB proporciona cobertura de servicio en todo el mundo, por lo que es adecuado para proyectos internacionales de alta frecuencia en todo el mundo.
Introducción al material RO4835 de Rogers
El laminado RO4835 de Rogers es un material de hidrocarburos de baja pérdida que cuenta con una mayor estabilidad a altas temperaturas y una mejor resistencia a la oxidación que otros materiales a base de hidrocarburos. It shares comparable electrical and mechanical properties with RO4350B laminates and is specifically designed to deliver excellent high-frequency performance while facilitating cost-effective circuit fabricationLos laminados RO4835 son compatibles con los métodos de procesamiento estándar de epoxi/vidrio (FR-4) y tienen un precio competitivo, lo que los convierte en una opción práctica para aplicaciones de gran volumen.Pueden estar equipados con la patentada LoPro Reverse de Rogers., que es ideal para aplicaciones que requieren bajas pérdidas de inserción.
Características clave del material RO4835 de Rogers
| Características clave |
Especificaciones |
| El cumplimiento |
Compatible con la norma RoHS (para aplicaciones que requieren la norma UL 94 V-0); compatible con la norma IPC-4103 |
| Constante dieléctrica (Dk) |
3.48 +/- 0.05 |
| Factor de disipación |
0.0037 a 10 GHz |
| Temperatura de transición del vidrio (Tg) |
Más de 280 °C (medido por TMA) |
| Coeficiente de expansión térmica (CTE) |
El eje X: 10 ppm/°C; el eje Y: 12 ppm/°C; el eje Z: 31 ppm/°C. |
Ventajas del material RO4835 de Rogers
Resistencia a la oxidación muy superior en comparación con los materiales convencionales de microondas termoestable, lo que garantiza una fiabilidad a largo plazo en condiciones de funcionamiento adversas.
Diseñado para aplicaciones de alto volumen y sensibles al rendimiento, logrando un equilibrio entre un excelente rendimiento y una rentabilidad.
Propiedades de baja pérdida: El rendimiento eléctrico excepcional permite su uso en aplicaciones con frecuencias de funcionamiento más altas, lo que lo hace perfecto para usos automotrices.
Tolerancia constante dieléctrica estrecha, que admite la producción de líneas de transmisión de impedancia controlada para un rendimiento de señal constante.
Compatible con procesos libres de plomo, sin ampollas ni delaminación durante la soldadura libre de plomo, lo que garantiza una fabricación confiable.
Baja expansión del eje Z, lo que garantiza un revestimiento confiable a través de agujeros (PTH) y mejora la estabilidad mecánica.
Bajo coeficiente de expansión en el plano, asegurando que el material mantenga la estabilidad en todo el rango de temperaturas de procesamiento del circuito.
Aplicaciones típicas
Aprovechando su excelente rendimiento de alta frecuencia, resistencia a la oxidación y rentabilidad, este PCB está diseñado específicamente para las siguientes aplicaciones:
- Radar y sensores para automóviles
- Sistemas de microondas punto a punto
- Amplificadores de energía.
- Radar de rayos de fase.
-Componentes de RF
Conclusión
Este PCB rígido de 2 capas, hecho de laminado Rogers RO4835 de baja pérdida, combina un excelente rendimiento de alta frecuencia, una mayor durabilidad y rentabilidad.
Las ventajas inherentes de Rogers RO4835 como la estabilidad a altas temperaturas, excelente resistencia a la oxidación, baja pérdida y compatibilidad libre de plomo hacen de este PCB una opción competitiva para grandes volúmenes,proyectos de alta frecuencia.
