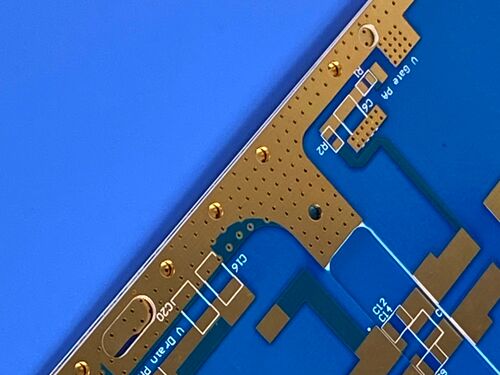

PCB de 2 capas CuClad 217 Rogers laminado de 20 mil con oro de inmersión

Esta PCB rígida de 2 capas cumple con los estándares industriales internacionales para un rendimiento fiable. Utiliza Rogers CuClad 217 como su sustrato base, diseñado para cumplir con los estrictos requisitos de aplicaciones de alta frecuencia y microondas con características eléctricas y mecánicas superiores.

Especificación de PCB

Pila de PCB-arriba

La PCB rígida de 2 capas presenta una estructura de pila optimizada, diseñada para mejorar la estabilidad mecánica y el rendimiento eléctrico, con las siguientes capas (de arriba a abajo):

Estándar de Arte y Calidad

Tipo de Arte Suministrado: Gerber RS-274-X, reconocido universalmente como el estándar de la industria para la fabricación de PCB.

Estándar de Calidad: IPC-Clase-2, un punto de referencia de calidad ampliamente adoptado formulado por la Association Connecting Electronics Industries.

Disponibilidad

Esta PCB está disponible para envío a nivel mundial, apoyando la logística global para satisfacer los diversos requisitos de proyectos internacionales y garantizar la entrega oportuna.

Introducción al Material Base Rogers CuClad 217

Los laminados Rogers CuClad 217 son laminados compuestos de fibra de vidrio tejida y PTFE de control preciso, cruzados, que ofrecen valores bajos de constante dieléctrica (Dk) de 2.17 o 2.20. Su construcción cruzada proporciona isotropía eléctrica y mecánica en el plano. CuClad 217 utiliza una baja relación fibra de vidrio/PTFE, ofreciendo la Dk y el factor de disipación más bajos entre los laminados a base de PTFE reforzados con fibra de vidrio. Estas propiedades integradas permiten una propagación de señal más rápida y relaciones señal/ruido más altas, lo que lo hace adecuado para aplicaciones de alta frecuencia.

Características Clave del Material Rogers CuClad 217

Beneficios de Usar el Material Rogers CuClad 217

-Constante dieléctrica (Dk) estable en un amplio rango de frecuencia

-La baja Dk soporta anchos de línea más amplios, lo que resulta en una menor pérdida de inserción

-Bajas pérdidas de circuito a altas frecuencias

-La estabilidad dimensional mejorada aumenta la flexibilidad de diseño en la fabricación de PCB

-Permite a los diseñadores cumplir con especificaciones de aplicación estrictas

-Isotropía eléctrica y mecánica en el plano X-Y

-Bien adaptado para circuitos sensibles a Er

Aplicaciones Típicas

Aprovechando sus propiedades eléctricas y mecánicas superiores, esta PCB está diseñada específicamente para aplicaciones de alto rendimiento en microondas y aeroespacial/defensa, incluyendo, entre otras:

-Radares

-Contramedidas Electrónicas

-Medidas de Apoyo Electrónico

-Componentes de Microondas (LNAs, filtros, acopladores, etc.)

Conclusión

Esta PCB rígida de 2 capas exhibe un rendimiento excepcional de alta frecuencia, estabilidad estructural y fabricabilidad, que están respaldados por las propiedades superiores del laminado Rogers CuClad 217 y rigurosos protocolos de control de calidad previos al envío.

Estas características la convierten en una solución ideal, rentable y fiable para fabricantes globales involucrados en proyectos de microondas de alto rendimiento, radar y contramedidas electrónicas, particularmente aquellos que requieren una baja Dk estable, baja pérdida de inserción y disponibilidad mundial.
