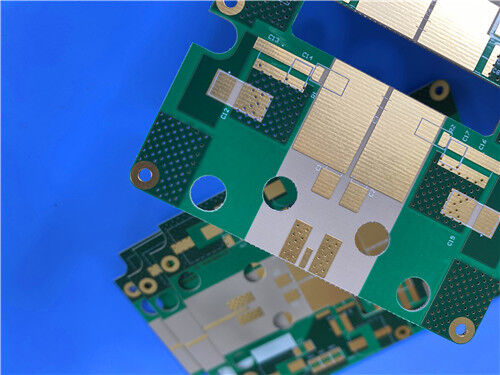

Esta PCB utiliza WL-CT440 como material base, incorpora un acabado de superficie de Oro por Inmersión y se adhiere estrictamente a las especificaciones de calidad IPC-Clase-2. Configurada como una estructura rígida de 2 capas con un núcleo de sustrato WL-CT440 de 0.254 mm (10 mil), está diseñada para cumplir con los requisitos de alto rendimiento, baja pérdida y alta frecuencia de los sistemas aeroespaciales, de radar y de comunicación por satélite.
Especificaciones de la PCB
| Parámetro de Construcción |
Especificación |
| Material Base |
WL-CT440 (compuesto de tela de fibra de vidrio de resina de hidrocarburo-cerámica, material termoestable de alta frecuencia) |
| Número de Capas |
Configuración rígida de 2 capas |
| Dimensiones de la Placa |
56.5 mm × 89.65 mm por unidad, con una tolerancia dimensional de ±0.15 mm |
| Trazo/Espacio Mínimo |
Ancho de trazo mínimo de 6 mil y espaciado de 7 mil |
| Tamaño Mínimo del Orificio |
0.35 mm |
| Vías Ciegas |
No utilizadas |
| Grosor de la Placa Terminada |
0.3 mm |
| Peso de Cobre Terminado |
1oz (1.4 mils) en ambas capas exteriores |
| Grosor del Chapado de Vías |
20 μm |
| Acabado de Superficie |
Oro por Inmersión |
| Serigrafía |
Serigrafía blanca aplicada a la capa superior |
|
Máscara de Soldadura
|
Máscara de soldadura verde en la capa superior |
| Control de Calidad |
Pruebas eléctricas al 100% realizadas antes del envío |
Pila-Configuración superior
| Nombre de la Capa |
Material |
Grosor |
| Capa Superior de Cobre (Copper_layer_1) |
Cobre |
35 μm |
| Núcleo del Sustrato |
WL-CT440 |
0.254 mm (10 mil) |
| Capa Inferior de Cobre (Copper_layer_2) |
Cobre |
35 μm |
Introducción al Material WL-CT440
El WL-CT440 de Wangling es un laminado revestido de cobre (CCL) de alta frecuencia a base de resina termoestable con refuerzo de tela de fibra de vidrio de cerámica de polímero orgánico. Su capa dieléctrica comprende resina de hidrocarburo, rellenos cerámicos y tela de fibra de vidrio, lo que ofrece un rendimiento de baja pérdida que cumple con los rigurosos criterios de diseño de alta frecuencia. El WL-CT440 es compatible con el procesamiento con las técnicas de fabricación FR4 estándar, lo que ofrece un procesamiento simplificado en comparación con los materiales a base de PTFE, al tiempo que garantiza una mayor estabilidad y consistencia del circuito. Sirve como una alternativa de alto rendimiento a los materiales extranjeros equivalentes.
La combinación sinérgica de resina de hidrocarburo y cerámicas compuestas proporciona al WL-CT440 características excepcionales de baja pérdida, resistencia a altas temperaturas y estabilidad térmica. Esta serie de materiales presenta coeficientes de temperatura estables de constante dieléctrica (TCDK) y pérdida dieléctrica, un bajo coeficiente de expansión térmica (CTE) y una temperatura de transición vítrea (Tg) superior a 280°C, lo que lo hace muy adecuado para aplicaciones de alta frecuencia en entornos operativos hostiles.
Características del Material WL-CT440
| Categoría |
Característica |
Especificación |
| Propiedades Eléctricas |
Constante Dieléctrica (Dk) |
4.1 a 10 GHz/23°C |
| Factor de Disipación |
0.005 a 10 GHz |
| Rendimiento Térmico |
Temperatura de Transición Vítrea (Tg) |
280°C |
| TCDK |
-21 ppm/°C |
| Conductividad Térmica |
0.66 W/mK |
| CTE (Ejes XYZ) |
14/18/35 ppm/°C (adaptado al cobre) |
| Propiedades Físicas |
Absorción de Humedad |
0.12% |
| Clasificación de Inflamabilidad |
UL 94-V0 |
Beneficios del Material WL-CT440
-Rendimiento superior de baja pérdida: La formulación de resina de hidrocarburo y cerámica compuesta ofrece un bajo factor de disipación, fundamental para la transmisión de señales de alta frecuencia de alta fidelidad.
-Compatible con el proceso FR4: Compatible con los flujos de trabajo de fabricación FR4 estándar, lo que simplifica la producción en comparación con los materiales PTFE, al tiempo que garantiza un rendimiento constante del circuito.
-Estabilidad térmica excepcional: Una Tg alta (280°C) y un TCDK estable garantizan un funcionamiento fiable en entornos de temperatura extrema.
-CTE adaptado al cobre: El coeficiente de expansión térmica alineado con el cobre minimiza el estrés térmico, lo que mejora la fiabilidad estructural y eléctrica a largo plazo.
Aplicaciones Típicas
-Equipos aeroespaciales
-Sistemas de microondas y antenas
-redes de formación de haces
-Sistemas de radar
-Satélites y navegación
-Amplificadores de potencia
Calidad y Disponibilidad
Esta PCB se adhiere a los estándares de calidad IPC-Clase-2, lo que garantiza una fiabilidad constante para los sistemas electrónicos aeroespaciales, militares y de alta frecuencia. Está disponible en todo el mundo, lo que respalda las necesidades de proyectos globales y garantiza la entrega oportuna.
