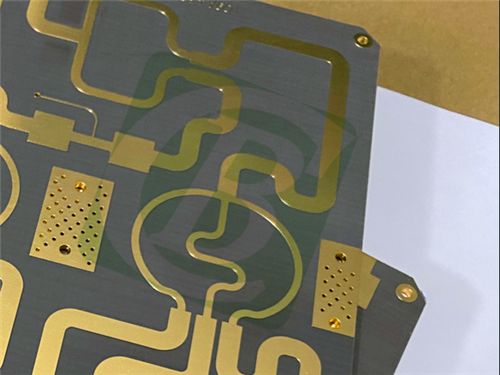

TP1020 PCB de doble capa, 4 mm de grosor, acabado ENIG

Conozca nuestro PCB rígido de 2 capas, hecho con material TP1020, un sustrato termoplástico único de alta frecuencia diseñado para aplicaciones exigentes.Presenta un rendimiento dieléctrico excepcional y una alta fiabilidad, está diseñado para sobresalir en escenarios como sistemas globales de navegación por satélite y antenas miniaturizadas.

Detalles de los PCB

Estructura de las capas

Se aplicarán las siguientes medidas:

TP1020 Núcleo: 4.0 mm (157.5 mil)

Se aplicarán las siguientes medidas:

La singularidad del TP1020

Todo sobre la serie TP

El material TP es un termoplástico de alta frecuencia único en la industria. Su capa dieléctrica está compuesta de cerámica y resina de óxido de polifenileno (PPO), sin refuerzo de fibra de vidrio.Al ajustar la proporción de cerámica y resina PPOEl proceso de producción especial le da un gran rendimiento dieléctrico y una alta fiabilidad.

TP es el material con una superficie lisa y sin revestimiento de cobre; TP-1 tiene cobre en un lado; TP-2 tiene cobre en ambos lados.La constante dieléctrica se puede elegir libremente entre 3 y 25 en función de las necesidades del circuitoLas opciones comunes son 3.0, 4.4, 6.0, 6.15, 9.2, 9.6, 9.8, 10.2, 11, 16, 20, con números de piezas como TP300, TP440, TP600, TP1020, etc. Tiene una baja pérdida dieléctrica, que aumenta un poco con la frecuencia pero no mucho hasta 10 GHz.

Características del TP1020

-Constante dieléctrica (Dk): 10,2 ± 0,2 a 10 GHz

- Factor de disipación: 0,0012 a 10 GHz

- TCDK bajo: -40 ppm/°C (-55°C a 150°C)

- CTE (-55°C a 150°C): X=40 ppm/°C, Y=40 ppm/°C, Z=55 ppm/°C

- Conductividad térmica: 0,67 W/mk

- Absorción de humedad: 0,01%

- Calificación UL 94-V0

Donde funciona mejor

- Sistema mundial de navegación por satélite

- Sistemas de misiles

- Tecnología de fusible

- Antenna en miniatura

Estándar seguido:Este PCB rígido de 2 capas TP1020 se adhiere estrictamente a la norma IPC-Clase-2, un punto de referencia ampliamente reconocido en la industria manufacturera de electrónica.

Formato de la obra de arte:El tipo de ilustración suministrada para este PCB es Gerber RS-274-X, el formato más comúnmente utilizado y ampliamente aceptado en la industria de los circuitos impresos.

Disponibilidad:Este PCB rígido de 2 capas TP1020 está disponible para su envío en todo el mundo, asegurando que los clientes de todos los rincones del mundo puedan acceder a este producto de alta calidad.

Conclusión

En resumen, este PCB de 2 capas TP1020 es una excelente solución para aplicaciones de precisión de alta frecuencia.proporciona una gran estabilidad dieléctrica y baja pérdida, y su constante dieléctrica personalizable añade a su versatilidad.TP1020 PCB está listo para asumir los desafíos de las aplicaciones avanzadas de alta frecuencia.
