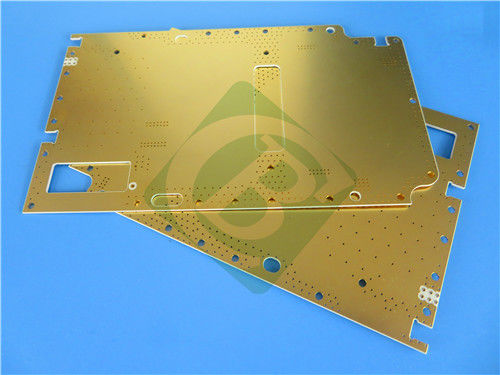

Esta PCB premium de 2 capas utiliza material de alta frecuencia Rogers RO3210, diseñado específicamente para aplicaciones de RF y microondas. Esta placa compacta de 16 mm x 8 mm ofrece una integridad de señal y estabilidad térmica excepcionales, lo que la hace ideal para sistemas de comunicación inalámbrica exigentes, radar automotriz y tecnologías satelitales.
La estructura de esta PCB consta de:
- Capa de Cobre 1: 35 μm (1oz)
- Núcleo RO3210: 0.762 mm (30 mil)
- Capa de Cobre 2: 35 μm (1oz)
Detalles de la PCB
| Parámetro |
Especificación |
| Material Base |
RO3210 |
| Recuento de Capas |
2 Capas |
| Dimensiones de la Placa |
16 mm x 8 mm (±0.15 mm) |
| Trazo/Espacio Mínimo |
4/7 mil |
| Tamaño Mínimo del Orificio |
0.3 mm |
| Vías Ciegas |
No |
| Grosor de la Placa Acabada |
0.8 mm |
| Peso de Cu Acabado |
1oz (1.4 mil) |
| Grosor del Chapado de la Vía |
20 μm |
| Acabado de la Superficie |
Oro de Inmersión |
| Serigrafía Superior |
Blanco |
| Serigrafía Inferior |
No |
| Máscara de Soldadura Superior |
Verde |
| Máscara de Soldadura Inferior |
No |
| Pruebas Eléctricas |
100% probado antes del envío |
Características y Beneficios del Material RO3210
Propiedades Dieléctricas
El laminado RO3210 exhibe una constante dieléctrica estable de 10.2 (±0.5), proporcionando un rendimiento de señal consistente para aplicaciones de alta frecuencia que requieren un control preciso de la impedancia.
Características de Baja Pérdida
Con un factor de disipación ultrabajo de solo 0.0027 a 10 GHz, RO3210 minimiza la pérdida de energía, lo que lo hace ideal para aplicaciones de RF exigentes como radar automotriz y sistemas 5G.
Rendimiento Térmico
Los valores CTE para RO3210 están optimizados para la fiabilidad:
- Eje X: 13 ppm/°C
- Eje Y: 13 ppm/°C
- Eje Z: 34 ppm/°C
Estas métricas aseguran una excelente estabilidad dimensional bajo estrés térmico.
Ventajas Adicionales
- Alta conductividad térmica (0.81W/mK)
- Clasificación de inflamabilidad UL-94 V0
- Excelente suavidad de la superficie para un grabado de precisión
- Refuerzo de fibra de vidrio tejida para rigidez mecánica
- Solución rentable para la producción en volumen
Aplicaciones Típicas
La versatilidad de esta PCB la hace adecuada para diversas aplicaciones de alto rendimiento, incluyendo:
- Sistemas de Radar Automotriz: Prevención de colisiones y control de crucero adaptativo
- Antenas Satelitales: Receptores GPS y de transmisión directa
- Infraestructura Inalámbrica: Estaciones base 5G y antenas de microcinta
- Placas posteriores de alimentación: Sistemas de distribución de alta corriente
- Monitoreo Remoto: Aplicaciones de IoT y medidores inteligentes
- Sistemas de Defensa: Rendimiento fiable en entornos hostiles
Cumplimiento y Estándares
Esta PCB cumple con los estándares IPC-Class-2, asegurando que cumple con los puntos de referencia de la industria para la fiabilidad y la calidad. La ilustración se proporciona en formato Gerber RS-274-X, lista para una integración perfecta en los procesos de fabricación.
Disponibilidad Global
Esta PCB está disponible para envío a todo el mundo, con entrega fiable a fabricantes e ingenieros en todas las regiones.
Conclusión
Esta PCB RO3210 de 2 capas representa una solución premium para aplicaciones de alta frecuencia exigentes. Sus excepcionales propiedades del material, la ingeniería de precisión y el riguroso control de calidad la convierten en una excelente opción para los ingenieros que desarrollan sistemas de RF de vanguardia. Nuestro equipo técnico está listo para ayudar con los requisitos personalizados; contáctenos hoy para discutir las necesidades específicas de su aplicación.
