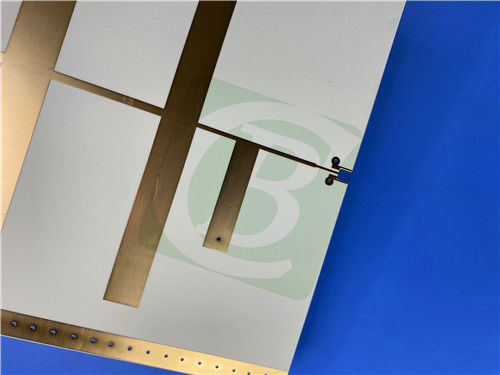

Esta PCB rígida de 2 capas y avanzada utiliza el laminado de alta frecuencia Rogers RO3003G2, diseñado específicamente para sistemas de radar automotriz de ondas milimétricas. Esta solución ofrece un rendimiento excepcional para aplicaciones ADAS de 77 GHz, brindando una integridad de señal y confiabilidad superiores en entornos automotrices exigentes.
Detalles de construcción de la PCB
La estructura de esta PCB consta de:
- Capa de cobre 1: 35 μm (1oz)
- Núcleo RO3003G2: 0.127 mm (5 mil)
- Capa de cobre 2: 35 μm (1oz)
Especificaciones de la PCB
| Parámetro |
Especificación |
| Material base |
RO3003G2 |
| Número de capas |
2 capas |
| Dimensiones de la placa |
95 mm x 95 mm (±0.15 mm) |
| Trazo/espacio mínimo |
14/14 mils |
| Tamaño mínimo del agujero |
0.2 mm |
| Grosor final de la placa |
0.2 mm |
| Acabado de la superficie |
Oro por inmersión |
| Grosor del revestimiento de la vía |
20 μm |
| Pruebas eléctricas |
100% probado antes del envío |
Ventajas del material RO3003G2
Propiedades dieléctricas
El laminado RO3003G2 exhibe una constante dieléctrica ultraestable de 3.0±0.04 a 10 GHz y 3.07 a 77 GHz, lo que garantiza un rendimiento constante en todas las frecuencias de radar automotriz.
Características de baja pérdida
Con un factor de disipación de solo 0.0011 a 10 GHz, RO3003G2 minimiza la pérdida de señal, lo cual es fundamental para mantener la sensibilidad y precisión del radar.
Estabilidad térmica
- Excelente coeficiente térmico de la constante dieléctrica: -35 ppm/°C
- Sistema CTE coincidente (16/17/18 ppm/°C en los ejes X/Y/Z)
- Mantiene el rendimiento en los rangos de temperatura automotriz
Características mejoradas
- Cobre ED de perfil muy bajo (VLP)
- Porosidad dieléctrica reducida
- Sistema de relleno optimizado para un rendimiento constante
Beneficios clave
- El mejor rendimiento de pérdida de inserción de su clase
- Variación minimizada de la constante dieléctrica
- Permite la implementación confiable de vías pequeñas (0.2 mm)
- Optimizado para radar automotriz de 77 GHz
- Mayor rendimiento de fabricación
Aplicaciones típicas
- Sistemas de control de crucero adaptativo
- Advertencia de colisión frontal
- Asistencia de frenado activa
- Asistencia para el cambio de carril
- Piloto de atasco de tráfico
- Sistemas de estacionamiento automatizados
- Detección de puntos ciegos
Control de calidad
- Cumple con los estándares IPC-Class-2
- Formato Gerber RS-274-X
- Disponibilidad mundial
- 100% de pruebas eléctricas
Conclusión
Esta solución de PCB RO3003G2 representa lo último en tecnología de radar automotriz, combinando los materiales de alta frecuencia avanzados de Rogers con una fabricación de precisión. Su rendimiento optimizado a 77 GHz la hace ideal para aplicaciones ADAS de próxima generación que requieren un funcionamiento confiable en entornos desafiantes.
