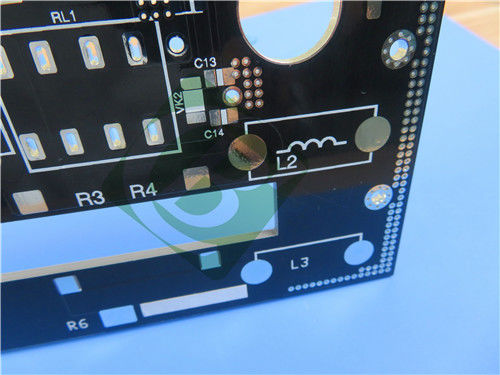

Estamos orgullosos de presentar nuestro PCB rígido de 4 capas de alto rendimiento fabricado con material de poliimida de primera calidad, diseñado específicamente para aplicaciones exigentes en entornos extremos.Este PCB ofrece una fiabilidad excepcional en altas temperaturas, condiciones de funcionamiento de alta presión para el sector aeroespacial, la electrónica militar y los equipos de extracción de petróleo.
El apilamiento de este PCB consiste en:
- Capa de cobre 1: 35 μm (1 oz)
- Núcleo de poliimida: 0,32 mm
- Capa de cobre 2: 35 μm (1 oz)
- Polyimide Prepreg: 0,1 mm
- Núcleo de poliimida: 0,8 mm
- Polyimide Prepreg: 0,1 mm
- Capa de cobre 3: 35 μm (1 oz)
- Núcleo de poliimida: 0,32 mm
- Capa de cobre 4: 35 μm (1 oz)
Detalles de los PCB
| Parámetro |
Especificación |
| Materiales básicos |
Polyimida rígida |
| Número de capas |
4 Capas |
| Dimensiones del tablero |
Se aplicarán las siguientes medidas: |
| Traza/espacio mínimo |
5/5 de mil |
| Tamaño mínimo del agujero |
0.3 mm |
| Vías ciegas |
- No, no lo sé. |
| espesor del tablero terminado |
1.8 mm |
| Peso de Cu terminado |
1 oz (1,4 ml) de capas exteriores |
| Por medio del espesor del revestimiento |
20 μm |
| Finalización de la superficie |
HASL libre de plomo |
| Accesorios para la limpieza |
Blanco |
| Pantalón de seda de fondo |
Blanco |
| Máscara de soldadura superior |
Negro |
| Máscara de soldadura inferior |
Negro |
| Características especiales |
0.3 mm de vías de resina llenas y cubiertas
Contra los agujeros hundidos desde arriba |
| Pruebas eléctricas |
100% probado antes del envío |
Características y ventajas del material de poliimida
Estabilidad térmica
El laminado de poliimida presenta una resistencia al calor excepcional, resistiendo pruebas de resistencia térmica a 288 °C sin delaminación ni ampollas, y presenta una alta temperatura de transición de vidrio (Tg) de 257 °C.
Fuerza mecánica
Demuestra una resistencia excepcional a la descamación (1,42 N/mm después del esfuerzo térmico) y resistencia a la flexión (410,2 N/mm2 en dirección de la máquina), lo que garantiza durabilidad en ambientes hostiles.
Rendimiento eléctrico
Mantiene excelentes propiedades aislantes con:
- Resistividad por volumen: 6,6 × 108 MΩ·cm
- Resistencia de la superficie: 3,4 × 108 MΩ
- Constante dieléctrica: 4,12 @ 1MHz
- Factor de disipación: 0,0072 @ 1MHz
Resistencia ambiental
- Rate de absorción de humedad de sólo 0,11%
- Excelente resistencia a la radiación
- Mantiene el rendimiento en condiciones extremas
Ventajas adicionales
- Rendimiento dieléctrico de alta frecuencia
- Funcionamiento fiable en entornos de petróleo y gas
- Estabilidad dimensional superior
- Excelente resistencia química
Aplicaciones típicas
Las propiedades únicas de la poliimida la hacen ideal para aplicaciones exigentes:
- Sistemas aeroespaciales: aviónica que requiere una extrema fiabilidad
- Electrónica militar: sistemas de defensa de misión crítica
- Equipos de perforación: electrónica de extracción de petróleo
- Componentes para satélites: confiabilidad de nivel espacial
- Control industrial de altas temperaturas
- Sistemas de esterilización de equipos médicos
Cumplimiento y normas
Este PCB se adhiere a los estándares IPC-Clase-2, lo que garantiza una calidad y fiabilidad constantes.
Disponibilidad mundial
Ofrecemos envío en todo el mundo con entrega confiable a ingenieros y fabricantes en todas las regiones.
Conclusión
Nuestro PCB de poliamida rígida de 4 capas representa la solución definitiva para aplicaciones que requieren resistencia térmica y ambiental extrema.Excelentes propiedades mecánicas, y confiabilidad comprobada, esta solución ofrece un rendimiento excepcional en las condiciones más difíciles.Usted está seleccionando una solución de alto rendimiento que no va a comprometerse bajo el estrés - perfecto para sus aplicaciones más exigentes.
Póngase en contacto con nosotros hoy si usted está buscando una alta fiabilidad y alto rendimiento PCB solución!
