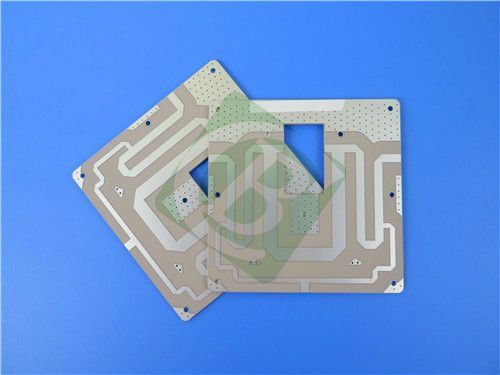

Nuestra placa de circuito impreso (PCB) rígida de 2 capas, diseñada con precisión, utiliza el laminado orgánico-cerámico RF-35 de primera calidad de Taconic, ofreciendo un rendimiento excepcional para aplicaciones comerciales de microondas y RF. Diseñada para la fiabilidad y la rentabilidad, esta PCB es la elección ideal para amplificadores de potencia, filtros y diversos componentes pasivos.
La estructura de esta PCB consta de:
- Capa de Cobre 1: 35 μm (1oz)
- Núcleo RF-35: 0.254 mm (10 mil)
- Capa de Cobre 2: 35 μm (1oz)
Detalles de la PCB
| Parámetro |
Especificación |
| Material Base |
RF-35 |
| Número de Capas |
2 Capas |
| Dimensiones de la Placa |
71mm x 60mm (±0.15mm) |
| Trazo/Espacio Mínimo |
4/6 mils |
| Tamaño Mínimo del Orificio |
0.2mm |
| Vías Ciegas |
No |
| Grosor Final de la Placa |
0.3mm |
| Peso Final de Cu |
1oz (1.4 mils) |
| Grosor del Chapado de la Vía |
25 μm |
| Acabado de la Superficie |
Plata por Inmersión |
| Serigrafía Superior |
Blanco |
| Serigrafía Inferior |
No |
| Máscara de Soldadura Superior |
No |
| Máscara de Soldadura Inferior |
No |
| Pruebas Eléctricas |
100% probado antes del envío |
Características y Beneficios del Material RF-35Propiedades Dieléctricas
El laminado RF-35 exhibe una constante dieléctrica estable de 3.5 a 1.9GHz, proporcionando un rendimiento de señal consistente para aplicaciones de microondas que requieren un control preciso de la impedancia.
Características de Baja Pérdida
Con un factor de disipación de solo 0.0018 a 1.9GHz, el RF-35 minimiza la pérdida de energía, lo que lo hace ideal para aplicaciones de alta frecuencia como amplificadores de potencia y sistemas inalámbricos.
Rendimiento Térmico
Los valores CTE para RF-35 están optimizados para aplicaciones electrónicas:
- Eje X: 19 ppm/°C
- Eje Y: 24 ppm/°C
- Eje Z: 64 ppm/°C
Estas métricas aseguran que la PCB mantenga su integridad y rendimiento bajo estrés térmico.
Ventajas Adicionales
- Alta resistencia dieléctrica (41 kV)
- Clasificación de inflamabilidad UL-94 V0
- Excelente suavidad de la superficie para aplicaciones de RF precisas
- Buena resistencia al pelado para un montaje fiable
- Solución rentable para aplicaciones comerciales
Aplicaciones Típicas
La versatilidad de esta PCB la hace adecuada para diversas aplicaciones de alto rendimiento, incluyendo:
- Amplificadores de Potencia: Soporta una gestión eficiente de la energía en diseños compactos
- Filtros y Acopladores: Esenciales para el acondicionamiento y la distribución de la señal
- Infraestructura Inalámbrica: Componentes de estaciones base que requieren un rendimiento estable
- Equipos de Prueba: Sistemas de medición que exigen precisión
- Sistemas Comerciales de Microondas: Soluciones rentables para la producción en volumen
- Módulos de RF: Diseños compactos para sistemas de comunicación modernos
Cumplimiento y Estándares
Esta PCB cumple con los estándares IPC-Class-2, lo que garantiza que cumple con los puntos de referencia de la industria en cuanto a fiabilidad y calidad. La ilustración se proporciona en formato Gerber RS-274-X, lista para una integración perfecta en los procesos de fabricación.
Disponibilidad Global
Esta PCB está disponible para envíos a todo el mundo, lo que la hace accesible a fabricantes e ingenieros de todo el mundo.
Conclusión
Esta PCB rígida de 2 capas con construcción RF-35 es una solución de alto rendimiento diseñada para satisfacer las demandas de las aplicaciones comerciales de microondas. Sus propiedades superiores del material, especificaciones precisas y pruebas rigurosas la convierten en una opción ideal para ingenieros y fabricantes que buscan fiabilidad y rendimiento a costos competitivos. Al elegir nuestra PCB, está invirtiendo en una solución duradera y eficiente que mejorará sus productos y aplicaciones. Contáctenos hoy mismo para discutir sus requisitos específicos.
