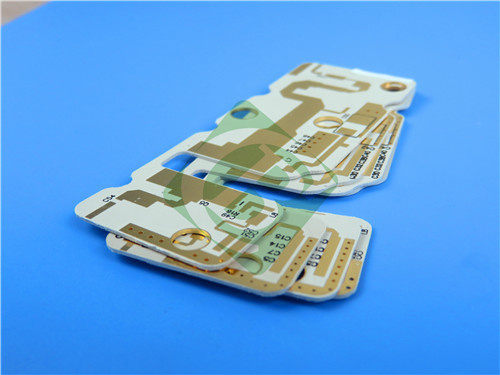

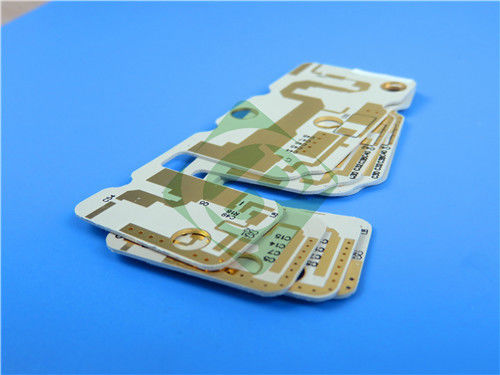

TRF-45 PCB 32mil 2-Layer RF Circuit Board ENIG Finish

A medida que la demanda de productos electrónicos de alto rendimiento continúa aumentando, la necesidad de placas de circuito impreso (PCB) avanzadas que puedan cumplir con requisitos estrictos nunca ha sido mayor.Nuestro recientemente enviado PCB de doble cara, construido con material TRF-45, ejemplifica esta demanda.

Composición del material: TRF-45

El material laminado TRF-45 representa un avance de vanguardia en laminados con bajas pérdidas y térmicamente estables.Mejora de la estabilidad dimensional manteniendo un alto grado de fiabilidad en entornos difícilesSu composición única le permite funcionar bien en un amplio rango de temperaturas, incluidas las condiciones de soldadura, lo que lo hace ideal para aplicaciones de alta frecuencia.

Características
- PTFE cerámico de baja pérdida
- constante dieléctrica estable (Dk) de 4,5 ± 0,15 a 10 GHz sobre temperatura y frecuencia
- Factor de disipación de 0,0035 a 10 GHz
- Absorción de humedad del 0,06%
- CTE del eje X de 9 ppm/°C, CTE del eje Y de 9 ppm/°C, CTE del eje Z de 40 ppm/°C, de 50°C a 150°C
- Conductividad térmica de 0,43 W/mk
- Inflamabilidad de la UL 94-V0

Especificación de los PCB

El acoplamiento de PCB

El diseño de estapilación de este PCB es fundamental para su rendimiento:

- Capa de cobre 1: 35 μm

- TRF-45 Núcleo: 0,813 mm (32 millas)

- Capa de cobre 2: 35 μm

Esta disposición garantiza que el PCB mantenga la integridad de la señal y la estabilidad térmica, esenciales para aplicaciones de alta frecuencia.

Garantizar la calidad

La calidad es primordial en la fabricación de PCB, y este PCB TRF-45 se adhiere a los estándares IPC-Clase-2, lo que garantiza un rendimiento confiable en una variedad de aplicaciones.Cada PCB se somete a una prueba eléctrica del 100% antes del envío, garantizando su funcionalidad y fiabilidad.

Aplicaciones

El PCB TRF-45 es ideal para varias aplicaciones de alta tecnología, incluyendo:

- Antennas de radio por satélite: las características de baja pérdida y las propiedades dieléctricas estables del PCB lo hacen perfecto para la comunicación por satélite, garantizando una transmisión y recepción claras de la señal.

- Antenas RFID: Con su diseño robusto y excelente rendimiento, este PCB es una excelente opción para aplicaciones RFID, facilitando una comunicación eficiente en sistemas de seguimiento e identificación.

- Antenas GPS: El PCB TRF-45 proporciona datos de ubicación precisos, por lo que es esencial para los sistemas de navegación que requieren una alta precisión y fiabilidad.

Conclusión

El PCB de doble cara TRF-45 es una solución de vanguardia diseñada para aplicaciones de alto rendimiento en el sector electrónico.normas de calidad estrictas, y diseño compacto, sirve como un recurso vital para fabricantes y diseñadores por igual.el PCB TRF-45 está bien equipado para hacer frente a las demandas de un entorno tecnológico que cambia rápidamenteYa sea utilizado para comunicaciones por satélite, tecnología RFID o sistemas GPS, este PCB está diseñado para proporcionar un rendimiento y una confiabilidad sobresalientes.
