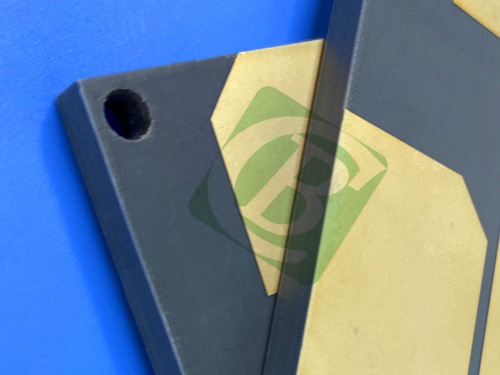

PCB TP980 de doble cara con acabado ENIG, espesor 4mm

Composición del Material

El material base para esta PCB es TP980, conocido por sus propiedades dieléctricas avanzadas. Este material termoplástico comprende una mezcla de cerámica y resina de óxido de polifenileno (PPO), diseñado intencionalmente sin refuerzo de fibra de vidrio. Esta composición única permite ajustes precisos de la constante dieléctrica, haciendo que el TP980 sea adecuado para una amplia gama de aplicaciones de alta frecuencia.

Stackup de la PCB

El stack-up de esta PCB está meticulosamente diseñado para optimizar el rendimiento:

- Capa de Cobre 1: Se utilizan 35 μm de cobre para la primera capa, proporcionando las capacidades necesarias de enrutamiento y conexión a tierra.

- Núcleo TF980: El material del núcleo, que mide 4.0 mm (157.5 mils), contribuye significativamente a las propiedades dieléctricas de la placa, mejorando la integridad de la señal y la gestión térmica.

- Capa de Cobre 2: Una capa adicional de cobre de 35 μm cumple una función similar a la primera, permitiendo un enrutamiento y colocación de componentes eficientes.

Especificación de la PCB

Diseño y Estándares de Calidad

Este diseño de PCB se suministra en formato Gerber RS-274-X, un estándar ampliamente utilizado en la fabricación de PCB que garantiza la compatibilidad en varios procesos de fabricación. Este formato permite una comunicación precisa del diseño de la PCB a los fabricantes.

Adhiriéndose a los estándares de calidad IPC-Class-2, esta PCB cumple con los requisitos esenciales de fiabilidad y rendimiento, asegurando que se pueda utilizar en diversas aplicaciones sin comprometer la funcionalidad.

Disponibilidad

La PCB TP980 está disponible en todo el mundo, lo que la convierte en una opción versátil para fabricantes y diseñadores que buscan implementar soluciones de alta frecuencia en sus productos electrónicos.

Características del TP980

- Constante Dieléctrica (Dk): 9.8 ± 0.2 a 10 GHz, asegurando un rendimiento estable para señales de alta frecuencia.

- Factor de Disipación: 0.0012 a 10 GHz, lo que indica una baja pérdida de energía durante la transmisión de la señal.

- Coeficiente Térmico de la Constante Dieléctrica (TCDK): -40 ppm/°C, manteniendo el rendimiento en un amplio rango de temperatura de -55°C a 150°C.

- Valores CTE:

- Eje X: 40 ppm/°C

- Eje Y: 40 ppm/°C

- Eje Z: 55 ppm/°C

- Conductividad Térmica: 0.65 W/mk, facilitando una disipación de calor efectiva.

- Absorción de Humedad: 0.01%, reduciendo el riesgo de fallos relacionados con la humedad.

- Clasificación UL: 94-V0, asegurando el cumplimiento de las normas de seguridad contra incendios.

Aplicaciones Típicas

La PCB TP980 es particularmente adecuada para aplicaciones exigentes, incluyendo:

- Sistemas de Navegación Satelital Global: Ofreciendo la precisión y fiabilidad necesarias para la tecnología de navegación.

- Tecnologías Embarcadas en Misiles: Cumpliendo con los estrictos estándares de rendimiento y fiabilidad esenciales en aplicaciones de defensa.

- Tecnología de Espoletas: Proporcionando un rendimiento robusto y fiable en aplicaciones de seguridad críticas.

- Antenas Miniaturizadas: Permitiendo diseños compactos sin sacrificar el rendimiento, crucial en los sistemas de comunicación modernos.

Conclusión

La PCB TP980 ejemplifica la intersección de la ciencia de materiales avanzada y la ingeniería electrónica. Con sus excepcionales propiedades dieléctricas, construcción robusta y adherencia a los estándares de calidad, es una opción de primera para aplicaciones de alta frecuencia. A medida que la demanda de PCB fiables y eficientes continúa aumentando, la TP980 está lista para afrontar los desafíos del diseño electrónico moderno.
