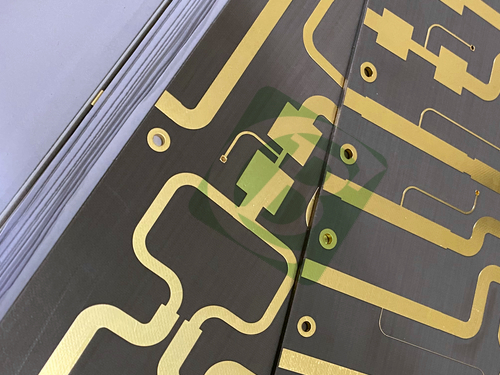

Presentamos nuestra PCB rígida de 2 capas de alto rendimiento, diseñada por expertos con material TLY-5. Esta PCB está diseñada para la precisión y la fiabilidad, lo que la convierte en la opción ideal para una amplia gama de aplicaciones, incluyendo radar automotriz, comunicaciones satelitales y tecnologías aeroespaciales.
La estructura de esta PCB consta de:
- Capa de Cobre 1: 35 μm
- Núcleo TLY-5: 3.175 mm (125 mil)
- Capa de Cobre 2: 35 μm
Detalles de la PCB
| Parámetro |
Especificación |
| Material Base |
TLY-5 |
| Número de Capas |
2 Capas |
| Dimensiones de la Placa |
106 mm x 48,5 mm ± 0,15 mm |
| Trazo/Espacio Mínimo |
7/7 mils |
| Tamaño Mínimo del Orificio |
0,4 mm |
| Vías Ciegas |
No |
| Grosor Final de la Placa |
3,2 mm |
| Peso de Cu Finalizado |
1oz (1,4 mils) para capas externas |
| Grosor del Chapado de las Vías |
20 μm |
| Acabado de la Superficie |
Oro por Inmersión |
| Serigrafía Superior |
No |
| Serigrafía Inferior |
No |
| Máscara de Soldadura Superior |
No |
| Máscara de Soldadura Inferior |
No |
| Pruebas Eléctricas |
Prueba eléctrica al 100% antes del envío |
Características y Beneficios del Material TLY-5
Propiedades Dieléctricas
El laminado TLY-5 exhibe una constante dieléctrica de 2,2 con una tolerancia ajustada de 0,02 a 10 GHz/23°C. Esta estabilidad es crucial para aplicaciones de alta frecuencia, asegurando una mínima pérdida de señal.
Tangente de Baja Pérdida
Con una tangente de pérdida de solo 0,0009 a 10 GHz, TLY-5 minimiza la pérdida de energía, lo que lo hace ideal para aplicaciones de alta frecuencia como radar automotriz y telecomunicaciones.
Resistencia a la Humedad
Esta PCB presenta una tasa de absorción de humedad de solo 0,02%, lo que reduce significativamente el riesgo de deslaminación y garantiza una fiabilidad a largo plazo en diversas condiciones ambientales.
Coeficiente de Expansión Térmica (CTE)
Los valores de CTE para TLY-5 están optimizados para aplicaciones electrónicas:
- Eje X: 26 ppm/°C
- Eje Y: 15 ppm/°C
- Eje Z: 217 ppm/°C
Estas métricas aseguran que la PCB mantenga su integridad y rendimiento bajo estrés térmico.
Aplicaciones Típicas
La versatilidad de esta PCB la hace adecuada para diversas aplicaciones de alto rendimiento, incluyendo:
- Radar Automotriz: Procesamiento de datos de alta velocidad y fiabilidad en entornos hostiles.
- Comunicaciones Satelitales y Celulares: Esencial para la integridad y el rendimiento de la señal.
- Amplificadores de Potencia: Soporta una gestión eficiente de la energía en diseños compactos.
- Convertidores de Bloque de Bajo Ruido (LNB), Amplificadores de Bajo Ruido (LNA), Convertidores de Bajo Ruido (LNC): Críticos para la amplificación y el procesamiento de la señal.
- Aeroespacial: Cumple con los estrictos requisitos de fiabilidad y rendimiento.
- Aplicaciones de Banda Ka, E y W: Soporta tecnologías de comunicación avanzadas.
Cumplimiento y Estándares
Esta PCB cumple con los estándares IPC-Clase-2, lo que garantiza que cumple con los puntos de referencia de la industria en cuanto a fiabilidad y calidad. La ilustración se proporciona en formato Gerber RS-274-X, lista para una integración perfecta en los procesos de fabricación.
Disponibilidad Global
Esta PCB está disponible para envío a todo el mundo, lo que la hace accesible a fabricantes e ingenieros de todo el mundo.
Conclusión
Esta PCB rígida de 2 capas con construcción TLY-5 es una solución de alto rendimiento diseñada para satisfacer las demandas de las aplicaciones electrónicas modernas. Sus propiedades superiores del material, especificaciones precisas y pruebas rigurosas la convierten en una opción ideal para ingenieros y fabricantes que buscan fiabilidad y rendimiento. Al elegir nuestra PCB, está invirtiendo en una solución duradera y eficiente que mejorará sus productos y aplicaciones.
