En el dinámico mundo de la electrónica, la demanda de placas de circuito impreso (PCB) de alto rendimiento nunca ha sido mayor. Nuestra PCB de 2 capas, construida con Rogers RO3006, está diseñada específicamente para cumplir con los rigurosos requisitos de las aplicaciones de RF y microondas.
Selección de materiales: Rogers RO3006
En el núcleo de esta PCB se encuentra Rogers RO3006, un material laminado de última generación conocido por sus excepcionales propiedades eléctricas y mecánicas. Este compuesto de PTFE relleno de cerámica está diseñado para aplicaciones comerciales de microondas y RF, ofreciendo un rendimiento y una estabilidad superiores.
| Propiedad |
RO3006 |
Dirección |
Unidades |
Condición |
Método de prueba |
| Constante dieléctrica, εProceso |
6.15±0.05 |
Z |
|
10 GHz/23℃ |
IPC-TM-650 2.5.5.5 Línea de tira sujeta |
| Constante dieléctrica, εDiseño |
6.5 |
Z |
|
8GHz a 40 GHz |
Método de longitud de fase diferencial |
| Factor de disipación, tanδ |
0.002 |
Z |
|
10 GHz/23℃ |
IPC-TM-650 2.5.5.5 |
| Coeficiente térmico de ε |
-262 |
Z |
ppm/℃ |
10 GHz -50℃a 150℃ |
IPC-TM-650 2.5.5.5 |
| Estabilidad dimensional |
0.27
0.15 |
X
Y |
mm/m |
COND A |
IPC-TM-650 2.2.4 |
| Resistividad volumétrica |
105 |
|
MΩ.cm |
COND A |
IPC 2.5.17.1 |
| Resistividad superficial |
105 |
|
MΩ |
COND A |
IPC 2.5.17.1 |
| Módulo de tracción |
1498
1293 |
X
Y |
MPa |
23℃ |
ASTM D 638 |
| Absorción de humedad |
0.02 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Calor específico |
0.86 |
|
j/g/k |
|
Calculado |
| Conductividad térmica |
0.79 |
|
W/M/K |
50℃ |
ASTM D 5470 |
Coeficiente de expansión térmica
(-55 a 288℃) |
17
17
24 |
X
Y
Z |
ppm/℃ |
23℃/50% HR |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
℃ TGA |
|
ASTM D 3850 |
| Densidad |
2.6 |
|
gm/cm3 |
23℃ |
ASTM D 792 |
| Resistencia al despegado del cobre |
7.1 |
|
Ib/in. |
1oz,EDC Después de la flotación de soldadura |
IPC-TM 2.4.8 |
| Inflamabilidad |
V-0 |
|
|
|
UL 94 |
| Compatible con el proceso sin plomo |
Sí |
|
|
|
|
Características clave de Rogers RO3006
- Constante dieléctrica (Dk): 6.15 ± 0.15 a 10 GHz y 23°C, esta Dk estable es crucial para mantener la integridad de la señal en aplicaciones de alta frecuencia.
- Factor de disipación: Con un bajo factor de disipación de 0.002 a 10 GHz, Rogers RO3006 minimiza la pérdida de energía, lo que lo hace ideal para una transmisión de señal eficiente.
- Estabilidad térmica: La temperatura de descomposición térmica (Td) supera los 500°C, lo que proporciona un rendimiento robusto en entornos térmicos exigentes.
- Absorción de humedad: Una tasa de absorción de humedad notablemente baja del 0.02% mejora la fiabilidad de la PCB en diversas condiciones ambientales.
- Coeficiente de expansión térmica (CTE): Con los ejes X e Y a 17 ppm/°C y el eje Z a 24 ppm/°C, Rogers RO3006 ofrece una excelente estabilidad dimensional.

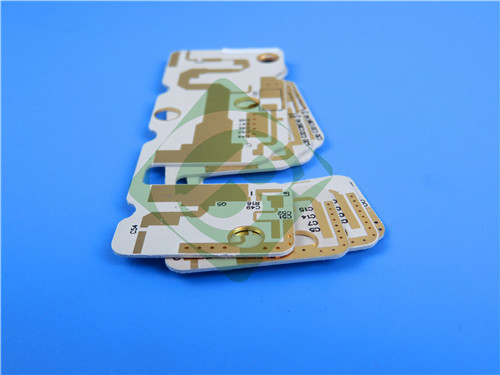

Especificaciones de la PCB
| Parámetro |
Especificación |
| Material base |
RO3006 |
| Recuento de capas |
2 capas |
| Dimensiones de la placa |
45.2 mm x 43.5 mm |
| Trazo/espacio mínimo |
5/5 mils |
| Tamaño mínimo del orificio |
0.2 mm |
| Vías ciegas |
No |
| Grosor de la placa acabada |
0.3 mm |
| Peso de Cu acabado |
1 oz (1.4 mils) capas exteriores |
| Grosor del revestimiento de la vía |
20 μm |
| Acabado de la superficie |
Oro por inmersión |
| Serigrafía superior |
Blanco |
| Serigrafía inferior |
No |
| Máscara de soldadura superior |
No |
| Máscara de soldadura inferior |
No |
Configuración de apilamiento
La PCB presenta una robusta configuración de apilamiento diseñada para un rendimiento eléctrico óptimo:
- Capa de cobre 1: 35 μm
- Núcleo Rogers RO3006: 10 mils (0.254 mm)
- Capa de cobre 2: 35 μm
Esta configuración garantiza conexiones eléctricas efectivas y una gestión térmica estable, fundamental para aplicaciones de alta frecuencia.
Garantía de calidad
Cada PCB se somete a una prueba eléctrica al 100% antes del envío, lo que garantiza el cumplimiento de los estándares IPC-Class-2. Este riguroso proceso de prueba está diseñado para garantizar la fiabilidad y el rendimiento en entornos exigentes.
Aplicaciones típicas
La versatilidad de esta PCB la hace ideal para diversas aplicaciones de alta frecuencia, incluyendo:
- Aplicaciones de radar automotriz: Mejora de la seguridad del vehículo y los sistemas de navegación.
- Antenas de posicionamiento global por satélite (GPS): Garantizar un seguimiento preciso de la ubicación con una pérdida mínima de señal.
- Sistemas de telecomunicaciones celulares: Perfecto para amplificadores de potencia y antenas, lo que permite una comunicación fiable.
- Antenas de parche para comunicaciones inalámbricas: Compatible con una conectividad perfecta para dispositivos móviles.
- Satélites de transmisión directa: Ofreciendo señales de satélite de alta calidad para entretenimiento y comunicaciones.
- Enlace de datos en sistemas de cable: Facilitando la transmisión eficiente de datos para redes de cable.
- Lectores de medidores remotos: Mejora de la gestión de servicios públicos con una recopilación de datos fiable.
- Placas posteriores de alimentación: Compatible con la distribución de energía de alto rendimiento en sistemas complejos.
Conclusión
Esta PCB de 2 capas con material Rogers RO3006 representa la vanguardia de la tecnología de PCB, ofreciendo un rendimiento, fiabilidad y versatilidad excepcionales.
Invertir en esta solución de PCB avanzada no solo garantiza que sus productos cumplan con las exigencias de la tecnología moderna, sino que también los posiciona para el éxito en un mercado cada vez más competitivo. Para obtener más información o realizar un pedido, contáctenos hoy mismo: ¡llevemos sus soluciones electrónicas al siguiente nivel!
