Cuota De Producción: | 1 PCS |
Precio: | USD9.99-99.99/PCS |
Embalaje Estándar: | Bolsas de vacío+Cartones |
Período De Entrega: | 8-9 días hábiles |
Método De Pago: | T/T |
Capacidad De Suministro: | 5000 PCS por mes |

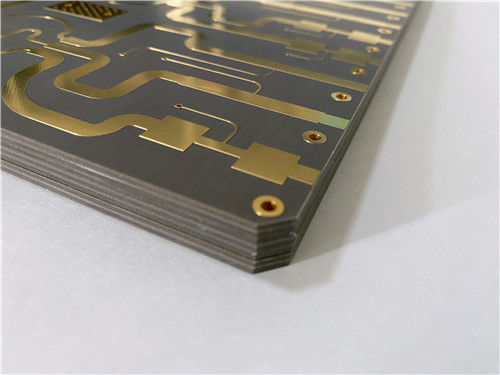

Presentamos la PCB de doble cara TP1020, una placa de circuito impreso de alto rendimiento diseñada para aplicaciones avanzadas en entornos de alta frecuencia. Construida con material TP1020 de primera calidad, esta PCB está diseñada para la fiabilidad y un rendimiento dieléctrico óptimo, lo que la hace ideal para circuitos electrónicos complejos.
El material TP1020 es una composición termoplástica única, que integra cerámica con resina de óxido de polifenileno (PPO). A diferencia de los materiales de PCB tradicionales reforzados con fibra de vidrio, el TP1020 ofrece un rendimiento y una estabilidad dieléctricos superiores. La ausencia de fibra de vidrio permite una superficie más lisa, mejorando la integridad de la señal y reduciendo las pérdidas, lo cual es fundamental para aplicaciones de alta frecuencia.
Propiedades clave del TP1020
- Constante dieléctrica (Dk): Ajustable dentro del rango de 3 a 25, con un valor estándar de 10,2±0,2 a 10 GHz. Esta capacidad de ajuste garantiza que los diseños se puedan optimizar para requisitos de circuito específicos.
- Factor de disipación bajo: Con un factor de disipación de 0,0012 a 10 GHz, el TP1020 minimiza la pérdida de energía, mejorando la eficiencia general.
- Estabilidad térmica: El material exhibe un bajo coeficiente térmico de constante dieléctrica (TCDK) de -40 ppm/°C, lo que garantiza un rendimiento estable en un amplio rango de temperaturas (-55°C a 150°C).
Especificaciones técnicas
La PCB TP1020 está meticulosamente diseñada con las siguientes especificaciones:
- Recuento de capas: Doble cara
- Dimensiones de la placa: 129 mm x 129 mm (±0,15 mm)
- Trazo/espacio mínimo: 5/8 mils, lo que permite diseños densamente empaquetados.
- Tamaño mínimo del orificio: 0,7 mm, que se adapta a varios tipos de componentes.
- Grosor de la placa acabada: 6,0 mm para garantizar la durabilidad.
- Acabado de la superficie: Níquel electroless oro por inmersión (ENIG) para una excelente soldabilidad y resistencia a la corrosión.
- Pruebas eléctricas: Cada placa se somete a una prueba eléctrica al 100% antes del envío, lo que garantiza el control de calidad.
Parámetro técnico del producto | Modelos de productos y hoja de datos | |||||||||||||||
Características del producto | Condiciones de prueba | Unidad | TP TP-1 TP-2 | |||||||||||||
Constante dieléctrica | Cuando la constante dieléctrica es ≤11, la condición de prueba es 10 GHz. Cuando la constante dieléctrica es >11, la condición de prueba es 5 GHz. |
/ | 3,0±0,06 | 4,4±0,09 | 6,0±0,12 | |||||||||||
6,15±0,12 | 9,2±0,18 | 9,6±0,19 | ||||||||||||||
10,2±0,2 | 11,0±0,022 | 16,0±0,4 | ||||||||||||||
20,0±0,8 | 22,0±0,88 | 25,0±1,0 | ||||||||||||||
La constante dieléctrica se puede personalizar dentro del rango de 3,0 a 25. | ||||||||||||||||
Tolerancia de la constante dieléctrica | Constante dieléctrica 3,0~11,0 | / | ±2% | |||||||||||||
Constante dieléctrica 11,1~16,0 | / | ±2,5% | ||||||||||||||
Constante dieléctrica 16,1~25,0 | / | ±4% | ||||||||||||||
Tangente de pérdida | Tangente de pérdida 3,0~9,5 | 10 GHz | / | 0,0010 | ||||||||||||
Tangente de pérdida 9,6~11,0 | 10 GHz | / | 0,0012 | |||||||||||||
Tangente de pérdida 11,1~16,0 | 5 GHz | / | 0,0015 | |||||||||||||
Tangente de pérdida 16,1~25,0 | 5 GHz | / | 0,0020~0,0025 | |||||||||||||
Coeficiente de temperatura de la constante dieléctrica | Constante dieléctrica 3,0~9,5 | -55 º~150ºC | PPM/℃ | -50 | ||||||||||||
Constante dieléctrica 9,6~16,0 | -55 º~150ºC | PPM/℃ | -40 | |||||||||||||
Constante dieléctrica 16,1~25,0 | -55 º~150ºC | PPM/℃ | -55 | |||||||||||||
Resistencia al pelado | 1 OZ Estado normal | N/mm | >0,6 | |||||||||||||
1 OZ Después de la prueba de humedad AC | N/mm | >0,4 | ||||||||||||||
Resistividad volumétrica | Estado normal a 500 V | MΩ.cm | >1×109 | |||||||||||||
Resistividad superficial | Estado normal a 500 V | MΩ | >1×107 | |||||||||||||
Coeficiente de expansión térmica (XY Z) |
Constante dieléctrica 3,00~4,40 | -55 º~150ºC | PPM/℃ | 60,60,70 | ||||||||||||
Constante dieléctrica 4,60~6,15 | -55 º~150ºC | PPM/℃ | 50,50,60 | |||||||||||||
Constante dieléctrica 6,16~11,0 | -55 º~150ºC | PPM/℃ | 40,40,55 | |||||||||||||
Constante dieléctrica 11,1~16,0 | -55 º~150ºC | PPM/℃ | 40,40,50 | |||||||||||||
Constante dieléctrica 16,1~25,0 | -55 º~150ºC | PPM/℃ | 35,35,40 | |||||||||||||
Absorción de agua | 20±2℃, 24 horas | % | ≤0,01 | |||||||||||||
Temperatura de funcionamiento a largo plazo | Cámara de alta y baja temperatura | ℃ | -100º~150ºC | |||||||||||||
Composición del material | Polifenilenoóxido, cerámica, emparejado con lámina de cobre ED. | |||||||||||||||
Los datos de densidad y conductividad térmica para materiales con diferentes constantes dieléctricas son los siguientes: | ||||||||||||||||
Características del producto | Unidad | Constante dieléctrica | ||||||||||||||
3,0 | 4,4 | 6,0 | 6,15 | 9,6 | 10,2 | 11,0 | 16,0 | 20,0 | 22,0 | 25,0 | ||||||
Densidad | g/cm3 | 1,69 | 1,89 | 2,1 | 2,12 | 2,26 | 2,33 | 2,40 | 2,76 | 2,73 | 2,77 | 2,94 | ||||
Conductividad térmica | W/(M.K) | 0,40 | 0,44 | 0,55 | 0,55 | 0,65 | 0,67 | 0,70 | 0,80 | 0,85 | 0,90 | 1,0 |
Aplicaciones de la PCB TP1020
La versatilidad de la PCB TP1020 la hace adecuada para una amplia gama de aplicaciones de alta tecnología:
1. Sistemas de navegación por satélite globales: Las capacidades de alta frecuencia y las características de baja pérdida hacen que el TP1020 sea ideal para sistemas de navegación de precisión.
2. Sistemas embarcados en misiles: La fiabilidad y el rendimiento de la PCB en condiciones extremas son cruciales para aplicaciones militares donde el fallo no es una opción.
3. Tecnología de espoletas: La PCB TP1020 admite los circuitos complejos requeridos para los sistemas de espoletas modernos, lo que garantiza mecanismos de detonación fiables.
4. Antenas miniaturizadas: Con su diseño compacto y rendimiento de alta frecuencia, el TP1020 es perfecto para desarrollar antenas miniaturizadas utilizadas en varios dispositivos de comunicación.
Control de calidad
Nuestro compromiso con la calidad se refleja en el cumplimiento del estándar IPC-Class-2 para la PCB TP1020. Cada placa se somete a estrictos protocolos de prueba, lo que garantiza que cumplan con los puntos de referencia de la industria en cuanto a rendimiento y fiabilidad. Las pruebas eléctricas al 100% garantizan que cada PCB enviada esté libre de defectos, lo que brinda a nuestros clientes tranquilidad.
Conclusión
La PCB de doble cara TP1020 es más que una simple placa de circuito; es una solución de alto rendimiento que satisface las rigurosas exigencias de la electrónica moderna. Con sus propiedades de material avanzadas y su ingeniería precisa, la PCB TP1020 está preparada para elevar sus proyectos a nuevas alturas.
A medida que continuamos innovando y ampliando nuestras ofertas, lo invitamos a explorar el potencial de la PCB TP1020 para su próximo proyecto. Para consultas o para realizar un pedido, póngase en contacto con nuestro equipo de ventas o visite nuestro sitio web.
