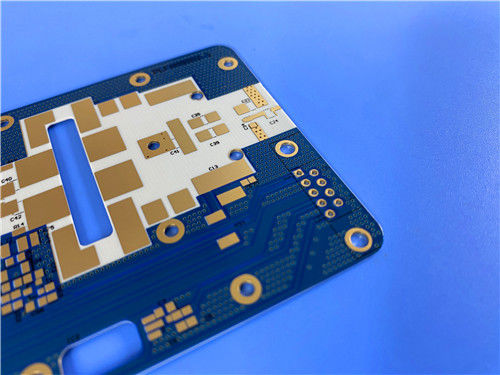

PCB RF-60A de 2 capas, 25 milésimas de pulgada de grosor, serigrafía negra, oro de inmersión

Este PCB de alto rendimiento está diseñado para cumplir con los estrictos requisitos de una variedad de aplicaciones de alta frecuencia, asegurando fiabilidad y precisión.

Comprensión del material RF-60A

El RF-60A es parte de la estimada familia ORCER de Taconic, conocida por su excepcional construcción laminada de cerámica orgánica.que mejora la estabilidad dimensional y la resistencia a la flexiónLa innovadora formulación de RF-60A resulta en una baja absorción de humedad y propiedades eléctricas uniformes.establecer un punto de referencia para la fiabilidad en entornos difíciles.

Propiedades clave del RF-60A

Las características robustas de RF-60A lo convierten en un material preferido para aplicaciones de alta frecuencia:

- Constante dieléctrica (Dk): 6,15 a 10 GHz. Esta baja Dk permite una pérdida mínima de señal y un mejor rendimiento en aplicaciones de RF.
- Factor de disipación: 0,0038 a 10 GHz/23°C. Este bajo factor de disipación garantiza una transmisión eficiente de la señal con una reducción de la generación de calor.
- Absorción de humedad: 0,02% La baja tasa de absorción de humedad contribuye a una mayor fiabilidad en ambientes húmedos.
- Conductividad térmica: 0,4 W/MK. Esta propiedad ayuda en la disipación de calor eficaz, crucial para aplicaciones de alta potencia.


- CTE (coeficiente de expansión térmica):
- Eje X: 9 ppm/°C
- Eje Y: 8 ppm/°C
- Eje Z: 69 ppm/°C


- Propiedades de desgasificación: 0,02% TML, 0,01% WVR. Estas características hacen que RF-60A sea adecuado para aplicaciones de espacio limitado.

Estas propiedades aseguran que el PCB RF-60A mantenga la integridad del rendimiento incluso en condiciones extremas, lo cual es esencial para aplicaciones en el sector aeroespacial, las telecomunicaciones y los dispositivos médicos.

Especificaciones detalladas de los PCB

Este PCB cuenta con una sofisticada construcción rígida de 2 capas que optimiza el rendimiento para aplicaciones de alta frecuencia.

Especificaciones técnicas

- Material de base: RF-60A
- Número de capas: 2 capas, proporcionando un equilibrio entre complejidad y eficiencia.
- Dimensiones de los tableros: 65 mm x 14 mm (± 0,15 mm), lo que permite diseños compactos sin sacrificar la funcionalidad.
- Traza/Espacio mínimo: 4/6 mils, facilitando diseños de circuitos complejos.
- Tamaño mínimo del agujero: 0,3 mm, para acomodar varios componentes electrónicos.
- El espesor del tablero acabado: 0,7 mm, lo que garantiza su durabilidad y fiabilidad.
- Peso de cobre acabado: 1 onza (1.4 mils) en las capas exteriores, proporcionando conexiones eléctricas robustas.
- espesor de revestimiento: 20 μm, lo que mejora la durabilidad de las conexiones entre capas.
- acabado superficial: oro de inmersión, que garantiza una excelente soldadura y resistencia a la corrosión.
- Superficie de silkscreen: negro, que proporciona una clara identificación de los componentes.
- Máscara de soldadura superior: azul, contribuyendo al diseño estético y funcional.
- Pruebas eléctricas: 100% probadas antes del envío, para garantizar la calidad.
- Disponibilidad mundial: Sí, lo que hace que sea accesible para los fabricantes de todo el mundo.

Estructura de la pila de PCB

La acumulación del PCB RF-60A consta de:

- Capa de cobre 1: 35 μm, que garantiza una transmisión eficaz de la señal.
- RF-60A Dielectrico: 0,635 mm (25 mils), proporcionando aislamiento y estabilidad esenciales.
- Capa de cobre 2: 35 μm, que permite configuraciones de circuitos complejas.

Esta configuración cuidadosamente diseñada garantiza un rendimiento y una fiabilidad óptimos, especialmente en aplicaciones de alta frecuencia.

Aplicaciones en la industria

El PCB RF-60A es adecuado para varias aplicaciones de alta frecuencia, incluyendo:

Amplificadores de potencia: Se utilizan en sistemas de comunicación donde la fuerza de la señal es crítica.

Filtros y acopladores: esenciales para el procesamiento y enrutamiento de señales en circuitos de RF.

Antenas miniaturizadas: Ideal para diseños compactos en dispositivos de comunicación modernos.

Componentes pasivos: tales como condensadores y resistencias, donde la estabilidad y fiabilidad son primordiales.

Cumplimiento y sostenibilidad

El PCB RF-60A se adhiere a los estándares IPC-Clase-2, lo que garantiza que cumple con los estándares de fabricación de alta calidad.que refleje el compromiso con la sostenibilidad ambiental y las prácticas de fabricación responsablesEste cumplimiento no solo garantiza la seguridad de los usuarios finales, sino que también se alinea con los esfuerzos mundiales para reducir al mínimo los residuos electrónicos.

Conclusión
Con su avanzado material RF-60A, alta precisión y diseño robusto, el PCB rígido de 2 capas se posiciona como la solución perfecta para su próximo proyecto electrónico.Se ofrece una calidad y fiabilidad superiores, adaptado para aplicaciones de alta frecuencia!

Para más preguntas o para realizar un pedido, por favor, póngase en contacto con nuestro equipo de ventas dedicado.
