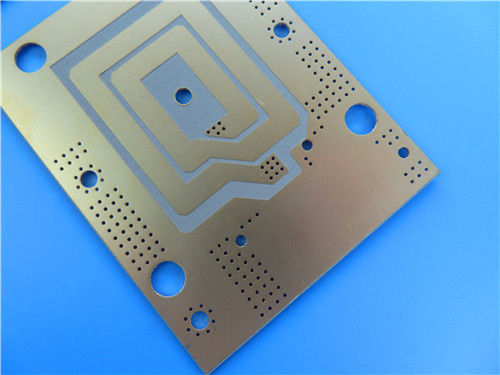

RF-35 PCB de doble cara con acabado ENIG 20 mil

Este PCB de 2 capas de alta calidad está construido a partir de RF-35, un laminado de cerámica orgánica avanzada ideal para aplicaciones comerciales de microondas y radiofrecuencia.

Configuración de la capa
Este PCB cuenta con un apilamiento de 2 capas, compuesto por:


- Capa de cobre 1: 35 μm
- Núcleo RF-35: 20 milímetros (0,508 mm)
- Capa de cobre 2: 35 μm

La construcción de doble capa facilita la transmisión eficiente de la señal y minimiza el cruce de sonido, crucial para mantener la integridad de la señal en aplicaciones de alta frecuencia.

Dimensiones y especificaciones
- Dimensiones del tablero: 239,5 mm x 130 mm (± 0,15 mm)
- espesor acabado: 0,6 mm
- Traza mínima / Espacio: 5/7 mils
- Tamaño mínimo del agujero: 0,3 mm
- Peso de cobre acabado: 1 onza (1,4 ml) en las capas exteriores
- acabado superficial: oro de inmersión de níquel sin electro, que proporciona una excelente solderabilidad y resistencia a la corrosión.

Control de calidad
Nuestros PCB se someten a rigurosas pruebas eléctricas del 100% antes del envío, asegurando que cada unidad cumpla con los más altos estándares de fiabilidad.estas placas están diseñadas para un rendimiento confiable en entornos exigentes.

Características de rendimiento

Propiedades eléctricas
El PCB RF-35 cuenta con una constante dieléctrica de 3,5 a 1,9 GHz, lo que garantiza una pérdida mínima de señal para aplicaciones de alta frecuencia.mientras que la absorción de humedad es sólo 0Además, un voltaje de ruptura dieléctrica de 41 kV proporciona una fiabilidad eléctrica robusta.

Propiedades mecánicas
Este PCB exhibe una excelente resistencia mecánica, con clasificaciones de resistencia a la cáscara que exceden 8.0 lbs/in (1.5 N/mm) para 1/2 oz. de cobre y más de 10.0 lbs/in (1.8 N/mm) para 1 oz. de cobre.Las medidas de resistencia a la flexión son superiores a 22La resistencia a la tracción es también alta, a 27 000 psi (187 N/mm2) longitudinalmente y 21 000 psi (145 N/mm2) transversalmente.garantizar la durabilidad durante todo el proceso de fabricación.

Propiedades térmicas
El PCB ofrece una conductividad térmica de 0,24 W/m/K, disipando eficazmente el calor.Su coeficiente de expansión térmica (CTE) oscila entre 19-24 ppm/°C en la dirección X-Y y 64 ppm/°C en la dirección ZEsta resistencia térmica es crucial para mantener la integridad estructural en diversas condiciones de funcionamiento.

Beneficios

Eficacia en términos de costes
El PCB RF-35 ofrece una solución de bajo costo sin comprometer la calidad o el rendimiento.

Capacidad mejorada para volver a trabajar
La excelente resistencia a la cáscara del RF-35 permite un fácil reelaboración de los componentes. Esto es particularmente beneficioso en la fabricación de electrónica, donde a menudo son necesarias modificaciones y reparaciones.

Baja absorción de humedad
Con una tasa de absorción de humedad ultrabaja, RF-35 minimiza el riesgo de delaminación y garantiza una fiabilidad a largo plazo, especialmente en ambientes húmedos.

Superficie lisa y finalizada
El acabado de inmersión en oro de níquel inelectro proporciona una superficie lisa, mejorando la solderabilidad y reduciendo la probabilidad de defectos durante el montaje.

Aplicaciones

La versatilidad del PCB RF-35 lo hace adecuado para una amplia gama de aplicaciones, incluidas:

- Amplificadores de potencia: esenciales para aumentar la intensidad de la señal en las comunicaciones de RF.


- Filtros y acopladores: se utilizan en varios circuitos de RF para gestionar el flujo de señal y reducir las interferencias.


- Componentes pasivos: ideales para aplicaciones que requieren bajas pérdidas y una alta fiabilidad.

Conclusión

Este PCB RF-35 es un testimonio de procesos avanzados de ingeniería y fabricación.Es una solución ideal para las empresas que buscan mejorar sus ofertas de productos electrónicosAl elegir nuestro PCB RF-35, usted está invirtiendo en fiabilidad, rendimiento y rentabilidad, asegurando que sus productos cumplan con las demandas del panorama electrónico de alta frecuencia de hoy.

Para obtener más información o para realizar un pedido, póngase en contacto con nuestro equipo de ventas.
