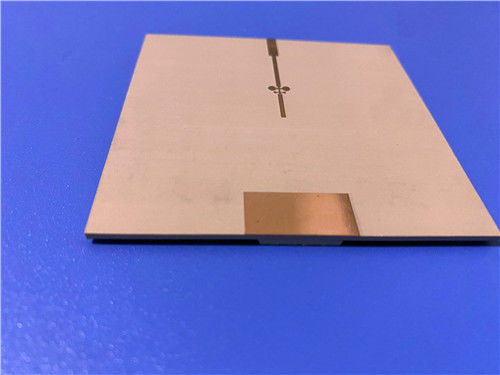

IsoClad 933 PCB de 2 capas, 20mil, acabado Níquel Químico Oro de Inmersión

En el mundo de la electrónica, la demanda de placas de circuito impreso (PCB) innovadoras y fiables está en constante aumento.diseñados específicamente para aplicaciones que requieren un alto rendimiento y durabilidad, tales como antenas conformes, sistemas de radar y tecnologías de guía de misiles.

Composición del material

Este PCB de alta frecuencia está construido a partir de laminados IsoClad 933, que son fibra de vidrio no tejida y compuestos de PTFE.Esta combinación única permite una mayor flexibilidad y estabilidad dimensional en comparación con los laminados de fibra de vidrio tejidos tradicionalesEl uso de fibras aleatorias más largas mejora la uniformidad de la constante dieléctrica del PCB, lo que lo hace ideal para aplicaciones de alta frecuencia.

Especificaciones técnicas

- Número de capas: 2 capas
- Dimensiones de las tablas: 50 mm x 60 mm (± 0,15 mm)
- Traza mínima / Espacio: 4/4 mils
- Tamaño mínimo del agujero: 0,25 mm
- El espesor del tablero acabado: 0,8 mm
- Peso de cobre acabado: 1 oz (1.4 mil) en las capas exteriores
- espesor del revestimiento: 20 μm
- acabado superficial: oro de inmersión de níquel sin electro
- Prueba eléctrica: prueba eléctrica al 100% antes del envío

El acoplamiento de PCB

El apilamiento del PCB IsoClad 933 consiste en:

- Capa de cobre 1: 35 μm
- IsoClad 933 Núcleo: 0,787 mm (31 millas)
- Capa de cobre 2: 35 μm

Esta configuración garantiza un rendimiento eléctrico óptimo y una gestión térmica, crucial para los circuitos de alta frecuencia.

Ventajas de rendimiento

Propiedades dieléctricas mejoradas

El PCB IsoClad 933 cuenta con una constante dieléctrica (Dk) de 2,33 a 10 GHz, junto con un bajo factor de disipación de 0,0016 a 10 GHz.haciendo que el PCB sea adecuado para aplicaciones en tecnologías de microondas y RF, donde el mantenimiento de la integridad de la señal es fundamental.

Estabilidad térmica y fiabilidad

Con un coeficiente térmico de Dk a -132 ppm/°C y una resistencia de descomposición dieléctrica superior a 45 kV, el PCB IsoClad 933 está diseñado para soportar fluctuaciones de temperatura y tensión eléctrica.Esto garantiza un rendimiento fiable en entornos exigentes.

Flexibilidad y estabilidad dimensional

La estructura de fibra de vidrio no tejida hace que el PCB IsoClad 933 sea menos rígido que los materiales tradicionales, lo que permite una integración más fácil en diseños que requieren flexión o conformación.Esta flexibilidad es particularmente beneficiosa para antenas conformes y otras aplicaciones especializadas.

Inflamabilidad y seguridad

Con una calificación de inflamabilidad UL-94 V0, el PCB IsoClad 933 cumple con estrictos estándares de seguridad, lo que garantiza que pueda usarse en aplicaciones donde la resistencia al fuego es esencial.

Aplicaciones

El PCB IsoClad 933 es versátil y adecuado para una amplia gama de aplicaciones avanzadas, incluidas:

- Antenas conformes: ideales para sistemas que requieren flexibilidad y diseño compacto.

- Circuitos Stripline y Microstrip: perfecto para la transmisión de señales de alta frecuencia.

- Sistemas de guía de misiles: diseñados para satisfacer las exigencias de las aplicaciones militares.

- Radar y sistemas de guerra electrónica: diseñados para la confiabilidad en tecnologías críticas de defensa.

Garantizar la calidad

Fabricado con las normas IPC-Clase-2, el IsoClad 933 PCB garantiza una alta fiabilidad y calidad.garantizar que cada unidad cumple con las especificaciones de rendimiento.

Conclusión

Elija el IsoClad 933 PCB para una solución confiable y de alta calidad que sobresale en entornos desafiantes.Este PCB está diseñado para apoyar sus proyectos más exigentes con confianza.
