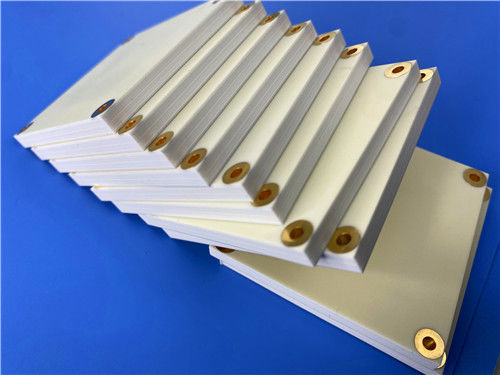

PCB de 2 capas TP980 de 7,62 mm de espesor ENIG con recubrimiento de oro de inmersión de níquel sin electro

Estamos muy contentos de presentar nuestro PCB de alto rendimiento, fabricado con el innovador material TP980, diseñado para aplicaciones de alta frecuencia.Este PCB cumple con las exigencias rigurosas de la electrónica actual., por lo que es una excelente opción para proyectos de navegación por satélite, tecnología de misiles y antenas miniaturizadas.

Detalles de la construcción

Este PCB de doble cara está diseñado con precisión usando TP980, un material termoplástico de alta frecuencia que ofrece un rendimiento notable.

Los detalles clave de la construcción incluyen:

- Material de base: TP980


- Número de capas: doble cara


- Dimensiones de los tableros: 185 mm x 185 mm, con una tolerancia de ± 0,15 mm, lo que garantiza la precisión de los diseños complejos.


- Traza/Espacio mínimo: 6/6 mils, lo que permite diseños compactos y eficientes.


- Tamaño mínimo del agujero: 0,8 mm, para acomodar varios tipos de componentes.


- El espesor del tablero acabado: 7,7 mm, lo que contribuye a un diseño robusto.


- Peso de cobre acabado: 1 onza (1,4 mils) en las capas exteriores, proporcionando una capacidad de manejo de corriente adecuada.


- espesor de chapa: 20 μm, mejorando la fiabilidad de la conexión.


- acabado superficial: oro de inmersión de níquel sin electro (ENIG), que garantiza una excelente conductividad y resistencia a la corrosión.


- Pruebas eléctricas: cada PCB se somete a pruebas eléctricas al 100% antes del envío para garantizar su funcionalidad.

El acoplamiento de PCB

El apilamiento de este PCB está diseñado para un rendimiento óptimo, consistente en:

- Capa de cobre 1: 35 μm
- TF980 Núcleo: 7,62 mm (300 mils)
- Capa de cobre 2: 35 μm

Garantizar la calidad

La calidad es una prioridad en nuestro proceso de fabricación. Nuestros PCB se producen de acuerdo con los estándares IPC-Clase-2, asegurando que cumplan con los estándares de referencia de la industria para la fiabilidad y el rendimiento.Cada unidad es sometida a rigurosas pruebas eléctricas, confirmando la funcionalidad y minimizando el riesgo de defectos.

Características del material TP980

TP980 es un material termoplástico único que combina cerámica y resina de óxido de polifenileno (PPO) sin refuerzo de fibra de vidrio.Esta composición distintiva permite el ajuste preciso de la constante dieléctricaLas características clave del TP980 incluyen:

- Constante dieléctrica (Dk): 9,8 ± 0,2 a 10 GHz, proporcionando una excelente integridad de la señal.


- Factor de disipación: 0,0012 a 10 GHz, lo que garantiza una pérdida mínima de señal.


- Bajo coeficiente térmico de Dk: -40 ppm/°C, manteniendo la estabilidad en un amplio rango de temperaturas (-55°C a 150°C).


- Conductividad térmica: 0,65 W/mk, lo que facilita una disipación de calor eficaz.


- Absorción de humedad: 0,01%, lo que mejora la fiabilidad en ambientes húmedos.


- Clasificación de inflamabilidad: UL 94-V0, que garantiza la seguridad en diversas aplicaciones.

Ventajas del uso de PCB TP980

Las ventajas de elegir nuestro PCB de doble cara TP980 son significativas:

1Mejor rendimiento: La alta constante dieléctrica y el bajo factor de disipación del material contribuyen a una integridad superior de la señal, lo que lo hace ideal para aplicaciones de alta frecuencia.


2Estabilidad térmica: el bajo coeficiente térmico garantiza la estabilidad del rendimiento en un amplio rango de temperaturas, lo que es crucial para entornos exigentes.


3Confiabilidad: La combinación de baja absorción de humedad y altas calificaciones de inflamabilidad mejora la fiabilidad y seguridad del PCB, reduciendo el riesgo de fallas en aplicaciones críticas.


4Flexibilidad de diseño: el ajuste preciso de la constante dieléctrica permite soluciones a medida, que se adaptan a una amplia gama de requisitos de circuito.

Aplicaciones típicas

El PCB TP980 es adecuado para diversas aplicaciones de alto rendimiento, incluyendo:

- Sistemas globales de navegación por satélite: garantizar un posicionamiento preciso y un rendimiento fiable en entornos difíciles.


- Tecnología de misiles: proporcionar la durabilidad y el rendimiento necesarios para aplicaciones críticas de defensa.


- Tecnología de fusible: facilita el tiempo preciso y el control en los sistemas de armas.


- Antenas miniaturizadas: soportan diseños compactos sin comprometer el rendimiento.

Disponibilidad mundial

Este PCB de alto rendimiento está disponible en todo el mundo, asegurando que los clientes de diferentes regiones puedan acceder a nuestras soluciones avanzadas para sus proyectos electrónicos.

Conclusión

En conclusión, el PCB TP980 representa el pináculo de fiabilidad y rendimiento en el ámbito de la electrónica de alta frecuencia.y rigurosa garantía de calidadEl PCB TP980 es la opción ideal para aplicaciones de vanguardia en varias industrias.Póngase en contacto con nosotros hoy para obtener más información y solicitar un presupuesto para su próximo proyecto!
