HDI RF PCB 8 capa RO4350B Rogers 4350 Materiales 1,6 mm ENEPIG

Estamos orgullosos de presentar nuestra placa de circuito impreso de 8 capas, meticulosamente diseñada utilizando materiales RO4350B de alta calidad.Este PCB está diseñado específicamente para satisfacer las demandas de aplicaciones electrónicas de alto rendimiento, ofreciendo una fiabilidad y eficiencia excepcionales en una amplia gama de entornos.

Especificaciones clave
- Material base: Nuestro PCB utiliza RO4350B de primera calidad, reconocido por su rendimiento eléctrico y fabricabilidad.


- Número de capas: La placa consta de 8 capas, lo que permite diseños complejos y una funcionalidad mejorada.


- Dimensiones del tablero: con una longitud de 96,4 mm x 163,9 mm (con una tolerancia de ± 0,15 mm), este tablero es compacto y lo suficientemente espacioso como para acomodar varios componentes.


- Traza/Espacio mínimo: el diseño incluye trazas finas y espacios de 4/6 milímetros, garantizando diseños de alta densidad.


- Tamaño mínimo del agujero: presenta un tamaño mínimo del agujero de 0,4 mm, adecuado para una amplia gama de componentes.


- espesor del tablero acabado: el tablero acabado tiene un grosor de 1,8 mm, lo que proporciona resistencia y durabilidad.


- Peso de cobre acabado: Las capas exteriores tienen un peso de cobre de 1 onza (1,4 mil), mientras que las capas interiores presentan una combinación de 1 onza (1,4 mil) y 0,5 onza (0,7 mil).


- acabado superficial: Nuestras tablas vienen con un acabado de oro inmersión de níquel electroless, mejorando la solderabilidad y la protección contra la oxidación.


- Cintas de seda: las capas superior e inferior están marcadas con cintas de seda blancas para una clara identificación de los componentes.


- Máscara de soldadura: ambos lados de la tabla están revestidos con una máscara de soldadura verde para mayor protección y atractivo estético.


- Vias: todas las vías están llenas de resina y cubiertas, lo que garantiza conexiones confiables y un mejor rendimiento térmico.


- Pruebas eléctricas: cada tabla se somete a una rigurosa prueba eléctrica del 100% antes del envío, garantizando su funcionalidad y rendimiento.


- Control de la impedancia: la impedancia se controla meticulosamente a 50 ohmios en capas especificadas, mejorando la integridad de la señal.

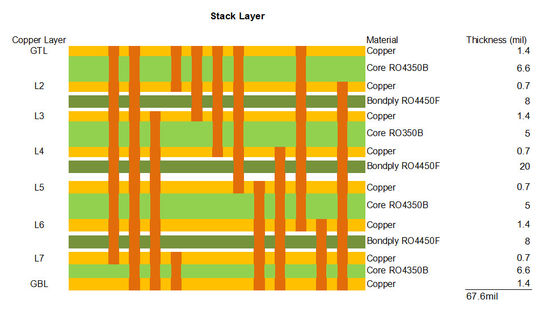

Detalles de la construcción
Este PCB avanzado cuenta con una sofisticada pila que combina múltiples capas de materiales de unión Rogers RO4350B y RO4450F.Esta construcción única no sólo proporciona una excelente estabilidad térmica, sino que también garantiza un rendimiento eléctrico superiorEl control estricto de las propiedades dieléctricas permite un funcionamiento confiable en entornos exigentes.

Características de rendimiento
- Constante dieléctrica (RO4350B): la constante dieléctrica se mantiene en 3,48 ± 0,05 a 10 GHz, minimizando la pérdida de señal.


- Conductividad térmica: con una conductividad térmica de 0,69 W/m/°K, este PCB disipa eficazmente el calor, mejorando el rendimiento general.


- Alta Tg (> 280 °C): La alta temperatura de transición del vidrio garantiza la estabilidad durante el procesamiento y la fiabilidad operativa.


- Baja absorción de agua: el material presenta una baja tasa de absorción de agua del 0,06%, lo que mejora aún más su durabilidad en diversas condiciones.

Aplicaciones
Este PCB de 8 capas es versátil y adecuado para una variedad de aplicaciones, incluyendo, entre otras:


- Antena de la estación base celular: ideal para mejorar las señales de comunicación.


- Etiquetas de identificación RF: Perfecto para aplicaciones que requieren un seguimiento preciso.


- Radar y sensores para automóviles: diseñados para satisfacer las exigencias estrictas de las tecnologías automotrices.


- LNB para satélites de transmisión directa: garantizar un alto rendimiento en las comunicaciones por satélite.

Garantizar la calidad
Fabricado de acuerdo con las normas IPC-Clase-2, este PCB se adhiere a estrictas medidas de control de calidad, asegurando que cada unidad sea duradera y capaz de funcionar en condiciones críticas.

Disponibilidad
Este PCB avanzado está disponible para su compra en todo el mundo, lo que le brinda la oportunidad de integrar la tecnología de última generación en sus proyectos electrónicos.

Conclusión
Elevad vuestros diseños electrónicos con nuestro superior PCB RO4350B de 8 capas.La calidad de los productos de alta calidad y el riguroso control de la calidad lo convierten en la opción perfecta para aplicaciones de alto rendimiento en el panorama tecnológico de hoy en día, que evoluciona rápidamente.Experimente una mayor fiabilidad y eficiencia con nuestras soluciones avanzadas de PCB.
