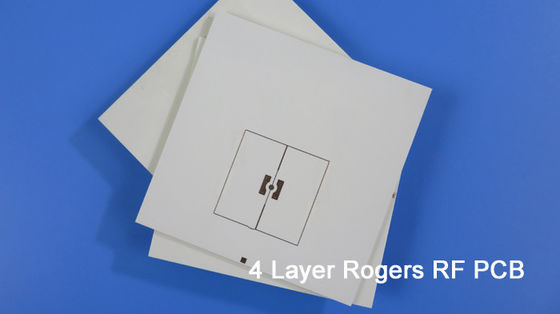

RO4350B persianas de 4 capas vía el PWB del oro de la inmersión para el sensor de radar

RO4350B 4 Layer Blind Via Immersion Gold PCB For Radar Sensor
RO4350B 4 Layer Blind Via Immersion Gold PCB For Radar Sensor RO4350B 4 Layer Blind Via Immersion Gold PCB For Radar Sensor RO4350B 4 Layer Blind Via Immersion Gold PCB For Radar Sensor RO4350B 4 Layer Blind Via Immersion Gold PCB For Radar Sensor

Ampliación de imagen :  RO4350B persianas de 4 capas vía el PWB del oro de la inmersión para el sensor de radar

Datos del producto:
Lugar de origen: China
Nombre de la marca: Bicheng
Certificación: UL, ISO9001, IATF16949
Número de modelo: BIC-065.V1.0
Pago y Envío Términos:
Cantidad de orden mínima: 1pcs
Precio: USD9.99-99.99
Detalles de empaquetado: Vacío bags+Cartons
Tiempo de entrega: 8-9 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 5000pcs por mes
Descripción detallada del producto
Materia prima: RO4350B Cuenta de la capa: 4 capas
Grueso del PWB: 1.0m m Peso de cobre: 1oz
Final superficial: Oro de la inmersión
Alta luz:

PWB del oro de la inmersión de 4 capas

,

Persianas vía el PWB del oro de la inmersión

,

Persianas vía el PWB del radar



PWB de alta frecuencia de 4 capas empleado 6.6mil y 20mil RO4350B con ciego vía para el sensor de radar

(Las placas de circuito impresas son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)



Hacen Rogers de múltiples capas PCBs basado en varios la base combinada, que son diferentes de FR-4 PCBs de múltiples capas. Como se sabe a todos, hay 8 corazones en la familia de RO4350B, es decir 4mil (0.101m m) a 60mil (1.524m m).



RO4350B
4mil 0.101m m
6.6mil 0.168m m
10mil 0.254m m
13.3mil 0.338m m
16.6mil 0.422m m
20mil 0.508m m
30mil 0.762m m
60mil 1.524m m



Es tan muy interesante que la pila de 4 capas se puede hacer en muchas maneras diferentes.



Hoy, vamos a introducir la capa PCBs de Rogers 4 empleados 6.6mil y 20mil RO4350B.

Veamos primer uno y la pila se muestra primero.



RO4350B persianas de 4 capas vía el PWB del oro de la inmersión para el sensor de radar 0



La capa 1 a la capa 2 es la primera base de 6.6mil, capa 3 para acodar 4 es la segunda base de 20mil, ellos se combinan a través de la hoja 2 de RO4450F (1 RO4450F=4mil). Utilizan a este tablero para el sensor de radar, 1.0m m grueso, cojines con oro de la inmersión. Contiene ciego vía de capa superior a 1. interno. Puesto que es acumulación asimétrica, se permite el alabeo 1,2%. Ha fabricado por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. Por cada uno embalan a 10 tableros para el envío.



Segundo es muy similar el anterior, la pila explica todos.

RO4350B persianas de 4 capas vía el PWB del oro de la inmersión para el sensor de radar 1



Características y ventajas

1) La constante dieléctrica (DK) es baja y estable, así que la transmisión de la señal es buena sin demora.

2) El oro de la inmersión tiene planarity superficial excelente, particularmente útil para PCBs con los paquetes de BGA o aún CSP montó componentes para reducir porcentaje de averías durante la asamblea y soldar.

3) pruebas del 100% incluyendo prueba eléctrica e inspección de AOI, prueba de tensión termal, prueba de confiabilidad, prueba de resistencia de aislamiento y prueba iónica de la contaminación,

4) Rápido y flexible ahorrar la época de la producción de prototipo a la producción estándar

5) La UL reconoció y RoHS Directivo-obediente



Usos

Antena de TV, combinador del transmisor, inducción sana del interruptor de control, amplificador montado torre, módulo del RF, divisor del poder, bloque de poco ruido, antena 4G



TAMAÑO DEL PWB 70m m x 125m m = 1 pedazo
TIPO DEL TABLERO PWB de Multlayer
Número de capas 4 capas
Componentes superficiales del soporte
A través de componentes del agujero
PILA DE LA CAPA Cobre -----Capa SUPERIOR de la señal 18um (0,5 onzas) +plate
RO4350B 0,508 milímetros
Cobre -----Llano 0,018 milímetros
Prepreg RO4450F X 3, 0.305m m
Cobre ----- Llano 0,018 milímetros
RO4350B 0,508 milímetros
Cobre ------- 18um (0.5oz) + capa de la placa BOT
TECNOLOGÍA
Rastro y espacio mínimos: milipulgada 4 milipulgadas/5
Agujeros mínimos/máximos: 0,4 milímetros/5,6 milímetros
Número de diversos agujeros: 12
Número de agujeros de taladro: 121
Número de ranuras molidas: 0
Número de recortes internos: NA
Control de la impedancia: N/A
Número de finger del oro: N/A
MATERIAL DEL TABLERO
Materia prima: RO4350B Tg280℃, er<3>
Externo final de la hoja: 1 onza
Hoja final interna: 0,5 onzas
Altura final del PWB: 1,42 milímetros el ±10%
EL PLATEAR Y CAPA
Final superficial Oro de la inmersión
Suelde la máscara para aplicarse a: N/A
Color de la máscara de la soldadura: N/A
Tipo de la máscara de la soldadura: N/A
CONTOUR/CUTTING Encaminamiento
MARCA
Lado de la leyenda componente N/A
Color de la leyenda componente N/A
Fabricante Name o logotipo: N/A
VÍA Plateado a través del agujero (PTH), tamaño mínimo 0.4m m.
GRADO DE FLAMIBILITY Aprobación de la UL 94-V0 MÍNIMA.
TOLERANCIA DE LA DIMENSIÓN
Dimensión del esquema: 0,0059"
Galjanoplastia del tablero: 0,0029"
Tolerancia del taladro: 0,002"
PRUEBA Envío anterior de la prueba eléctrica del 100%
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVICIO Por todo el mundo, global.



RO4350B persianas de 4 capas vía el PWB del oro de la inmersión para el sensor de radar 2
