HDI PCB TU-883 Material 8 capa de 1.5 mm de impedancia de la placa rígida

Descubra nuestro PCB rígido de 8 capas, meticulosamente fabricado con material TU-883, diseñado para aplicaciones de alto rendimiento.este PCB sobresale en entornos que exigen velocidad y características de baja pérdidaYa sea que esté desarrollando dispositivos de radiofrecuencia, sistemas informáticos de alto rendimiento o soluciones de telecomunicaciones, nuestro PCB ofrece la fiabilidad y precisión que necesita para elevar sus proyectos.

Especificaciones que importan: Diseño robusto que cumple con estándares elevados
Nuestro PCB de 8 capas viene con especificaciones esenciales que aseguran un rendimiento de primer nivel:

Capas: 8 capas para diseños complejos
Material: TU-883 (ThunderClad 2) para una mayor durabilidad
Máscara de soldadura: marcando azul en ambos lados para visibilidad y protección
Impresión en serigrafía: blanco nítido en la parte superior para facilitar la identificación
Finalización superficial: ENEPIG para una solderabilidad superior
espesor total: 1,45 mm ± 10% para una mayor flexibilidad en la aplicación
Tamaño: 97,3 mm x 67,7 mm, de tamaño perfecto para diversos usos
Tamaño mínimo del agujero: 0,25 mm para ingeniería de precisión
El espesor de la máscara de soldadura: 10μm, garantizando la durabilidad
espesor dieléctrico mínimo: 100 μm para mantener la integridad de la señal
Ancho mínimo de traza: 150 μm para circuitos eficientes
Espaciado mínimo: 160 μm para evitar interferencias

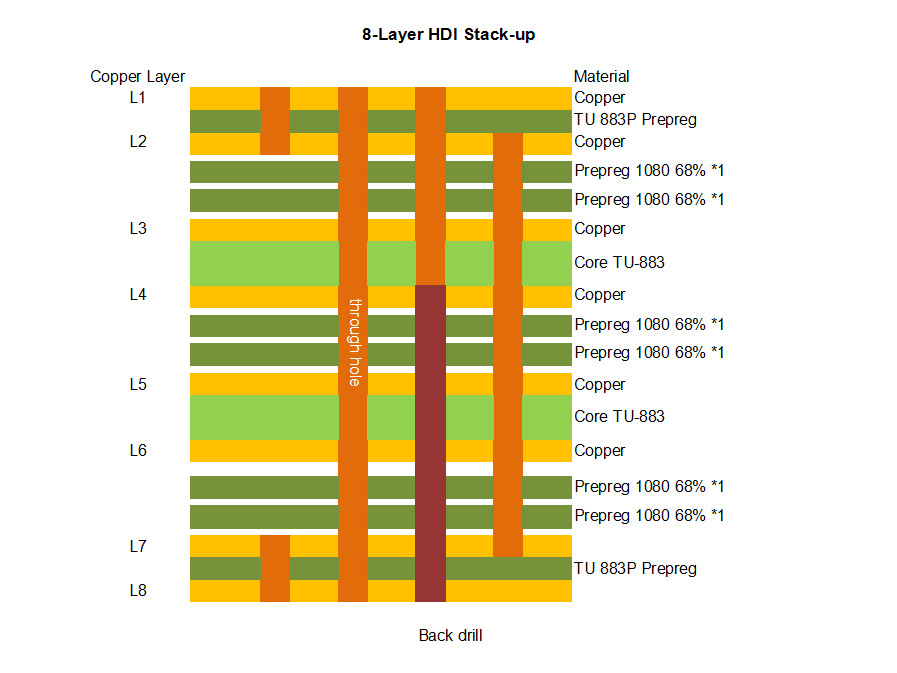

Características vía: Opciones avanzadas de conectividad
Vías ciegas: Sí (L1-L2, L7-L8) para diseños compactos
Vias enterradas: Sí (L2-L7) para un rendimiento optimizado
Vias perforadas en la parte trasera: Sí (L1-L6) para mejorar la claridad de la señal


Control de impedancia: personalizado para pares diferenciales de 50, 90 y 100 ohmios en varias capas, asegurando la integridad de la señal en todas las aplicaciones.

Calidad y cumplimiento: fabricación confiable
Nuestros PCB cumplen con los estándares de calidad IPC-Clase 2, lo que garantiza la fiabilidad y la excelencia.garantizar la compatibilidad con los procesos de fabricación estándar de la industriaLo mejor de todo es que nuestros productos están disponibles para clientes de todo el mundo.

Material TU-883: Diseñado para la excelencia
El TU-883 (ThunderClad 2) está fabricado a partir de una resina de alto rendimiento diseñada específicamente para aplicaciones de baja pérdida.

Tg alto (TMA): 170°C para la estabilidad térmica


Constante dieléctrica: 3,39 @ 10GHz para una transmisión fiable de la señal


Factor de disipación: 0,0045 @ 10 GHz, minimizando las pérdidas de energía


Rendimiento estable: Dk/Df constante en los rangos de frecuencia y temperatura


Resistencia a la humedad: Protección excepcional contra factores ambientales


Compatibilidad libre de plomo: Perfecto para procesos de fabricación modernos

Características clave que importan
Mejora de la expansión térmica del eje z: mejora el rendimiento bajo tensión térmica


Capacidad anti-CAF: garantiza la fiabilidad en condiciones adversas


Sin halógenos: respetuoso con el medio ambiente y conforme con las normas de la industria

Aplicaciones versátiles: Donde nuestro PCB sobresale
Nuestro avanzado PCB de 8 capas es ideal para una amplia gama de aplicaciones, incluyendo:

Dispositivos de radiofrecuencia: Perfecto para mejorar las tecnologías de comunicación con pérdida mínima de señal.


Computación de fondo y de alto rendimiento: optimizada para entornos intensivos en datos, garantizando un rendimiento confiable en tareas de computación exigentes.


Tarjetas de línea y soluciones de almacenamiento: diseñadas para soportar la transferencia de datos de alta velocidad, crucial para operaciones de almacenamiento y red eficientes.


Servidores y equipos de telecomunicaciones: esenciales para mantener una conectividad y un rendimiento sólidos en las infraestructuras de servidores y telecomunicaciones.


Enrutadores de oficina: Son adecuados para mejorar la fiabilidad y la velocidad de las soluciones de red de oficina, proporcionando una conectividad perfecta para varios dispositivos.

¡Consigue una cita hoy!
Si está buscando una solución de PCB de alto rendimiento que cumpla con las demandas de la electrónica moderna, nuestro PCB de 8 capas TU-883 es la elección perfecta.Póngase en contacto con nosotros ahora para discutir sus requisitos o solicitar un presupuesto.
