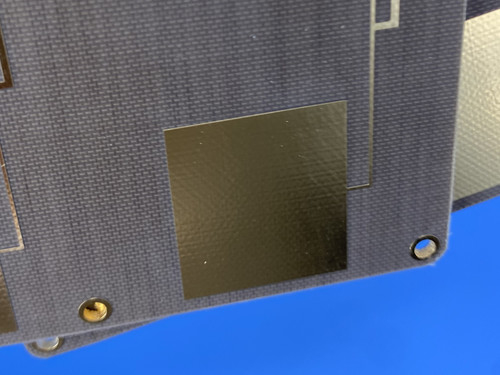

TLX-9 PCB 31 Mil Placas de circuito de inmersión de oro de 2 capas

Presentamos nuestro recientemente enviado PCB de 2 capas hecho de TLX-9, un material compuesto de alto rendimiento diseñado para una fiabilidad excepcional en varias aplicaciones.Esta placa compacta está diseñada para satisfacer las exigencias de la electrónica moderna, especialmente en aplicaciones de RF y microondas.

Detalles de la construcción del PCB

Nuestro PCB de 2 capas está meticulosamente diseñado con las siguientes especificaciones clave:

- Material de base: TLX-9, un compuesto de PTFE y laminados de vidrio tejido conocido por sus excelentes propiedades eléctricas y mecánicas.


- Número de capas: 2 capas, que facilitan diseños compactos manteniendo un alto rendimiento.


- Dimensiones del tablero: 78 mm x 39 mm, con una tolerancia de +/- 0,15 mm, lo que garantiza una alta precisión en la fabricación.


- Traza/Espacio mínimo: 4/7 mils, permitiendo diseños de circuitos complejos.


- Tamaño mínimo del agujero: 0,25 mm, adecuado para integrar componentes más pequeños.


- El espesor del tablero acabado: 0,9 mm, lo que proporciona robustez sin comprometer el peso.


- Peso de cobre acabado: 1 onza (1.4 mils) en las capas exteriores, asegurando fuertes conexiones eléctricas.


- espesor del revestimiento: 20 μm, lo que contribuye a la fiabilidad general del PCB.


- acabado superficial: oro de inmersión, que ofrece una excelente solderabilidad y resistencia a la oxidación.


- Silkscreen: blanco en la parte superior para facilitar la identificación de los componentes; sin silkscreen en la parte inferior.


- Máscara de soldadura: Ninguna en ambos lados, facilitando la inspección y el montaje más fáciles.


- Pruebas eléctricas: cada tabla es sometida a un ensayo eléctrico del 100% antes del envío, lo que garantiza una fiabilidad de primer nivel.

Configuración de la pila

El apilamiento de este PCB consiste en

- Capa de cobre 1: 35 μm
- TLX-9 Core: 0,787 mm (31 mil)
- Capa de cobre 2: 35 μm

Esta configuración mejora la integridad de la señal y minimiza las pérdidas, por lo que es adecuada para aplicaciones de alta frecuencia.

Los beneficios del TLX-9

TLX-9 es un material versátil que ofrece numerosas ventajas, particularmente en aplicaciones de RF y microondas.

- Con una constante dieléctrica baja: con una constante dieléctrica de 2.5, TLX-9 asegura una pérdida de señal mínima, lo que lo hace ideal para circuitos de alta frecuencia.


- Bajo factor de disipación: 0.0019, el factor de disipación contribuye a mejorar la eficiencia energética.


- Alta degradación dieléctrica: TLX-9 puede soportar voltajes superiores a 60 kV, lo que garantiza una durabilidad en entornos exigentes.


- Resistencia superior a la humedad: con una absorción de humedad inferior al 0,02%, TLX-9 mantiene la integridad durante varios procesos de fabricación.


- Coeficiente de expansión térmica controlado (CTE):** La CTE del material está estrictamente controlada, reduciendo los problemas de expansión térmica y manteniendo la estabilidad dimensional.

Aplicaciones

Nuestro PCB de 2 capas es excepcionalmente adecuado para diversas aplicaciones, incluyendo:

- Amplificadores de bajo ruido (LNA): ideales para mejorar la calidad de la señal en las comunicaciones RF.


- Bloques de bajo ruido (LNB) y convertidores de bajo ruido (LNC): esenciales para las comunicaciones por satélite.


- Servicios de comunicaciones personales (PCS): Perfecto para antenas de gran formato.


- Amplificadores de alta potencia: diseñados para un manejo robusto de la energía.


- Componentes pasivos: soportan una serie de funcionalidades de RF.

Garantizar la calidad

Nuestro PCB se adhiere al estándar de calidad IPC-Clase-2, lo que garantiza una alta confiabilidad en el rendimiento.La combinación de procesos de fabricación estrictos y pruebas exhaustivas garantiza que cada unidad cumpla o exceda las expectativas de la industria.

Conclusión

En conclusión, nuestro recientemente enviado PCB de 2 capas con TLX-9 representa un salto significativo en la tecnología de PCB.este PCB está diseñado para satisfacer las necesidades de aplicaciones electrónicas avanzadas.

Al elegir nuestro PCB TLX-9, usted está invirtiendo en fiabilidad, rendimiento e innovación.Estamos comprometidos a apoyar sus proyectos con productos de alta calidad que impulsan el éxito en el competitivo mercado electrónico.
