Introducción
El sustrato cerámico DBC-ZTA representa un avance significativo en la tecnología de PCB cerámicos.lo que lo convierte en una opción ideal para aplicaciones de potencia mediaCombinando las propiedades superiores del zirconio con una fabricación rentable, el PCB cerámico DBC-ZTA está diseñado para satisfacer los requisitos exigentes de las industrias modernas.
Principales características y ventajas
Mejora de la fiabilidad y la rentabilidad
Comparado con el DBC-Al2¿ Qué?3, el sustrato cerámico DBC-ZTA ofrece una mayor fiabilidad, garantizando un rendimiento a largo plazo en condiciones difíciles.
Proporciona una ventaja de precio significativa sobre los laminados revestidos de cobre AMB, lo que lo convierte en una opción rentable para aplicaciones de potencia media.
Rendimiento térmico superior
La conductividad térmica del sustrato cerámico DBC-ZTA alcanza 26 W/m·K a 25 °C, lo que garantiza una disipación de calor eficiente.
Su coeficiente de expansión térmica (CTE) es de 7,5×10−6/K en el rango de temperatura de 40°C - 400°C, minimizando el estrés térmico y mejorando la durabilidad.
Capacidad de carga de alta corriente
Diseñado para soportar grandes corrientes, el sustrato cerámico DBC-ZTA es ideal para aplicaciones que requieren una alta potencia de salida.
Diseño personalizable
El sustrato puede adaptarse para satisfacer requisitos específicos, con opciones para diferentes espesores cerámicos, espesores de capa de cobre y métodos de tratamiento de superficie.

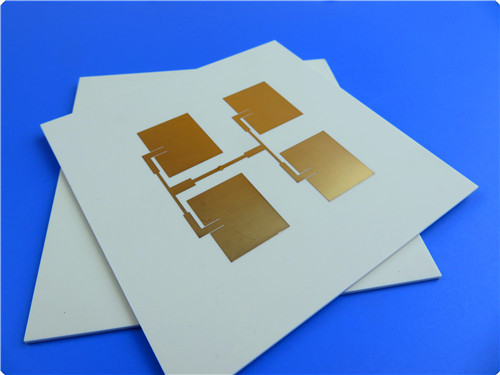

Especificaciones técnicas
El acoplamiento de PCB:
PCB rígido de dos capas
Se aplicará el método siguiente:
ZrO2 Cerámica: 1,0 mm
Se aplicará el método siguiente:
Detalles de la construcción del PCB
Dimensiones del tablero
El PCB mide 75 mm x 75 mm, con una tolerancia dimensional de ± 0,15 mm. Este tamaño preciso garantiza la compatibilidad con una amplia gama de aplicaciones y recintos.
Traza/espacio mínimo
La anchura mínima de traza y el espaciamiento son de 15/17 mils, respectivamente.
Tamaño mínimo del agujero
El tamaño del agujero más pequeño en la PCB es de 0,6 mm, lo que garantiza la compatibilidad con componentes y conectores estándar manteniendo la integridad estructural.
espesor del tablero terminado
El grosor total del PCB terminado es de 1,1 mm. Este diseño compacto lo hace adecuado para aplicaciones donde el espacio es un factor crítico.
Peso de cobre (capas interiores y exteriores)
Tanto las capas interna como externa cuentan con un peso de cobre de 1 onza (1,4 mil), proporcionando una excelente conductividad y capacidad de carga de corriente.
Finalización de la superficie
El PCB presenta un acabado superficial de inmersión en oro, que mejora la solderabilidad, la resistencia a la corrosión y la durabilidad general.
Pruebas eléctricas
Cada PCB se somete a pruebas eléctricas al 100% antes del envío, asegurando que todos los circuitos cumplan con las especificaciones y estándares de rendimiento requeridos.
Aseguramiento de la calidad y disponibilidad
El PCB cerámico DBC-ZTA cumple con el estándar de calidad IPC-Clase 2, lo que garantiza una alta fiabilidad y rendimiento.y el producto está disponible en todo el mundo, haciéndolo accesible para proyectos globales.
Aplicaciones típicas
El PCB cerámico DBC-ZTA se utiliza ampliamente en industrias que requieren una alta fiabilidad y rendimiento, incluidos:
Productos blancos:Asegurar la durabilidad y la eficiencia de los electrodomésticos.
Vehículos eléctricos:Apoyo a aplicaciones de alta potencia en sistemas EV.
Los demás aparatos para la fabricación de la siguiente clase:Mejora del rendimiento de los sistemas de energía solar.
Turbinas eólicas:Proporcionar soluciones de energía fiables para las energías renovables.
Conversores de frecuencia y sistemas de alimentación ininterrumpida (UPS):Proporcionar energía estable en aplicaciones críticas.
