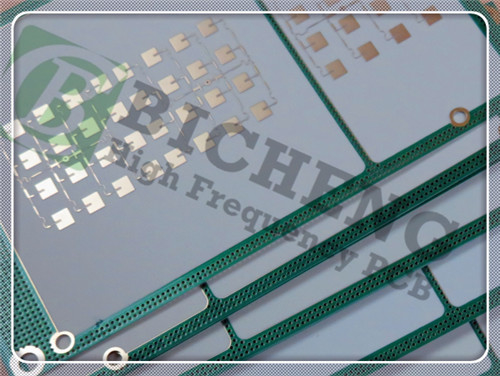

Circuitos rígidos de plata de inmersión de 9,4 milímetros de PCB RO4830 de doble cara

Introducción a Rogers RO4830
El Rogers RO4830 es un laminado de alta frecuencia que ha sido diseñado específicamente para abordar los desafíos que enfrentan las aplicaciones sensibles al precio, particularmente dentro del rango de frecuencia 76-81 GHz,Con una constante dieléctrica de 3,2 a 77 GHz, ofrece un rendimiento superior en comparación con los laminados convencionales de vidrio tejido de PTFE.El uso de revestimiento de lámina de cobre tratado inverso LoPro contribuye a una impresionante pérdida de inserción de sólo 2.2 dB por pulgada a 77 GHz, por lo que es una opción ideal para aplicaciones de RF exigentes.

Características clave
El Rogers RO4830 ofrece varias características distintivas que lo distinguen de otros materiales:

Con un valor de 3,24 a 77 GHz, el RO4830 garantiza un rendimiento eléctrico estable en un rango de frecuencias.


Factor de disipación: un factor de disipación bajo de 0,0033 a 10 GHz minimiza la pérdida de señal, mejorando la eficiencia general del circuito.


Estabilidad térmica: El material presenta un coeficiente térmico de constante dieléctrica de -30 ppm/°C, lo que garantiza un rendimiento constante en condiciones de temperatura variables.


Calificación de retardante de llama: La calificación UL 94 V-0 indica una excelente resistencia a la llama, lo que contribuye a la seguridad en varias aplicaciones.


Composición óptima del material: Un sistema compuesto avanzado de relleno, resina y vidrio mejora las propiedades eléctricas y mecánicas del PCB.

Ventajas del PCB Rogers RO4830
El PCB Rogers RO4830 está diseñado para ofrecer una gama de beneficios que atraen a fabricantes y diseñadores por igual:

Eficiencia de costos: en comparación con las opciones de laminado de PTFE, el RO4830 reduce significativamente los costos generales de fabricación, lo que lo convierte en una opción atractiva para proyectos con conciencia de presupuesto.


Resistencia a la oxidación: Los materiales utilizados en el RO4830 son altamente resistentes a la oxidación, lo que garantiza su longevidad y fiabilidad en diversas condiciones ambientales.


Mejor rendimiento de perforación: el PCB admite un buen rendimiento de perforación láser, lo que permite una fabricación precisa y resultados consistentes en toda la hoja.


Integración sin fisuras: el RO4830 se puede fabricar utilizando procesos estándar FR-4, lo que lo hace adecuado para diseños de placas de múltiples capas que a menudo incluyen capas FR-4.

Construcción y especificaciones de PCB
Este PCB rígido de 2 capas presenta una construcción bien definida que sigue los estándares de la industria:

El apilamiento se compone de dos capas: 35 μm de cobre, seguido de un núcleo de 0.24 mm (9.4 mil) de material RO4830 de Rogers y otra capa de cobre de 35 μm.


Dimensiones de los placas: El PCB mide 50,1 mm x 78,3 mm, con una tolerancia de ± 0,15 mm, lo que permite una integración precisa en varias aplicaciones.


Traza/espacio mínimo: Las especificaciones incluyen una traza y un espacio mínimo de 5/7 mils, lo que garantiza diseños de alta densidad sin comprometer el rendimiento.


El espesor del tablero acabado es de 0,4 mm, con un peso exterior de cobre de 1 onza (1,4 mil).


Finalización superficial: se aplica un acabado superficial de inmersión de plata, que proporciona una excelente conductividad y protección contra factores ambientales.

Garantizar la calidad
Para mantener una alta fiabilidad, cada PCB cumple con los estándares de calidad IPC-Clase 2.garantizar que sólo los productos totalmente funcionales lleguen a los clientesEste compromiso con la calidad no sólo minimiza el riesgo de fallas en el campo, sino que también mejora la satisfacción del cliente.

Aplicaciones típicas
Sensores de radar automotriz de 76-81 GHz: El PCB es ideal para aplicaciones automotrices modernas, proporcionando un rendimiento crítico en la tecnología de detección de radar.

Este PCB rígido de 2 capas Rogers RO4830 se posiciona como una solución confiable y de alto rendimiento diseñada para satisfacer las demandas de aplicaciones electrónicas avanzadas.
