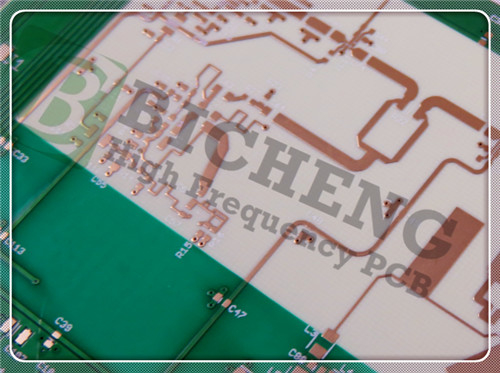

Presentando el Rogers RO4350B 4-Capa PCB rígido, diseñado para una funcionalidad superior en aplicaciones exigentes.Esta placa de circuito impreso de alto rendimiento está construida con materiales Rogers RO4350B, que son conocidos por su mezcla única de hidrocarburos/cerámica reforzada con vidrio tejido.combinado con la fabricabilidad de epoxi/vidrio.
Propiedades eléctricas clave
Las características eléctricas de RO4350B son particularmente notables:
Con un valor de 3,48 ± 0,05 a 10 GHz, este material garantiza un rendimiento estable en un amplio rango de frecuencia, lo que lo hace adecuado para aplicaciones de alta frecuencia.
Factor de disipación: El bajo factor de disipación de 0.0037 a 10 GHz indica una pérdida mínima de señal, que es crucial para mantener la integridad de la señal en aplicaciones de RF y microondas.
Conductividad térmica: a 0,69 W/m/°K, RO4350B proporciona una excelente gestión térmica, lo que permite una disipación de calor efectiva en circuitos de alta potencia.
| RO4350B Valor típico |
| Propiedad |
No se incluyen en la lista. |
Dirección |
Unidades |
Condición |
Método de ensayo |
| Constante dieléctrica,ε Proceso |
3.48 ± 0.05 |
Z. |
|
10 GHz y 23°C |
IPC-TM-650 2.5.5.5 Línea de rayas sujetada |
| Constante dieléctrica,εDiseño |
3.66 |
Z. |
|
de 8 a 40 GHz |
Método de longitud de fase diferencial |
| Factor de disipación |
0.0037
0.0031 |
Z. |
|
10 GHz y 23°C
2.5 GHz y 23°C |
IPC-TM-650 2.5.5.5 |
| Coeficiente térmico de ε |
+ 50 |
Z. |
ppm/°C |
-50°C a 150°C |
IPC-TM-650 2.5.5.5 |
| Resistencia por volumen |
1.2 x 1010 |
|
MΩ.cm |
Conde A. |
IPC-TM-650 2.5.17.1 |
| Resistencia de la superficie |
5.7 x 109 |
|
MΩ |
Conde A. |
IPC-TM-650 2.5.17.1 |
| Fuerza eléctrica |
31.2 ((780) |
Z. |
Kv/mm(v/mil) |
0.51 mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Modulo de tracción |
16, 767 ((2,432)
14,153 ((2,053) |
X.
Y |
MPa (ksi) |
NT1 el trabajo |
Las demás partidas |
| Resistencia a la tracción |
203,29,5
El número de personas afectadas |
X.
Y |
MPa (ksi) |
NT1 el trabajo |
Las demás partidas |
| Fuerza de flexión |
255
El número de personas |
|
MPa
- ¿ Qué pasa? |
|
IPC-TM-650 2.4.4 |
| Estabilidad dimensional |
El valor de las emisiones5 |
X, Y |
En el caso de los vehículos de motor
(mil/pulgada) |
después del grabado+E2/150°C |
IPC-TM-650 2.4.39A |
| Coeficiente de expansión térmica |
10
12
32 |
X.
Y
Z. |
ppm/°C |
-55°C a 288°C |
IPC-TM-650 2.4.41 |
| Tg |
> 280 |
|
°C TMA |
A. No |
IPC-TM-650 2.4.24.3 |
| Td el tiempo |
390 |
|
°C TGA |
|
Las demás partidas |
| Conductividad térmica |
0.69 |
|
El número de unidades de producción |
80 °C |
Las demás partidas |
| Absorción de humedad |
0.06 |
|
% |
48 horas de inmersión 0.060"
temperatura de la muestra 50°C |
Las demás partidas |
| Densidad |
1.86 |
|
Gm/cm3 |
23°C |
Las demás partidas |
| Resistencia de la cáscara de cobre |
0.88
5.0 |
|
N/mm
- ¿ Qué pasa? |
después de la soldadura flotar 1 onza.
Folias de EDC |
IPC-TM-650 2.4.8 |
| Flamabilidad |
(3) V-0 |
|
|
|
Sección 94 |
| Proceso libre de plomo compatible |
- ¿ Qué? |
|
|
|
|
Ventajas sobre los materiales convencionales
Eficacia en términos de costes
Una de las ventajas destacadas de Rogers RO4350B es su rentabilidad.Esta asequibilidad permite ahorros significativos en la fabricación a gran escala sin comprometer la calidad.
Estabilidad dimensional
El coeficiente térmico de expansión (CTE) del material RO4350B coincide estrechamente con el del cobre.un factor crítico para las tablas de múltiples capas donde los diferentes materiales pueden expandirse y contraerse a velocidades variables.
Valores de las ETC:
El eje X: 10 ppm/°C
El eje Y: 12 ppm/°C
El eje Z: 32 ppm/°C
Alta estabilidad térmica
Con una temperatura de transición de vidrio (Tg) superior a 280 °C (536 °F), RO4350B mantiene su integridad estructural y su rendimiento eléctrico en un amplio rango de temperaturas de procesamiento.Esta alta estabilidad térmica es especialmente beneficiosa en aplicaciones sometidas a un alto estrés térmico.
Construcción detallada de PCB
El Rogers RO4350B 4-Capa PCB rígido cuenta con un cuidadosamente diseñado que maximiza el rendimiento:
Configuración de la pila:
Capa de cobre 1: 35 μm
Rogers RO4350B Core: 0,762 mm (30 mil)
Capa de cobre 2: 35 μm
Prepreg RO4450F: 0,102 mm (4 mil)
Capa de cobre 3: 35 μm
Rogers RO4350B Core: 0,762 mm (30 mil)
Capa de cobre 4: 35 μm
Precisión de fabricación
Las técnicas de fabricación de precisión aseguran una anchura mínima de huella y espacio de 4/7 milímetros y un tamaño mínimo de agujero de 0,3 mm.Este nivel de detalle es esencial para diseños de alta densidad y garantiza la fiabilidad en diseños de circuitos complejos.
Aseguramiento de la calidad y ensayos
Todos los PCB se someten a procesos de garantía de calidad rigurosos, cumpliendo con las normas IPC-Clase 2.garantizar que sólo los productos totalmente funcionales lleguen al clienteEste compromiso con la calidad minimiza el riesgo de fallos en el campo y aumenta la satisfacción del cliente.
Aplicaciones típicas
La versatilidad del Rogers RO4350B 4-Layer Rigid PCB lo hace adecuado para una amplia gama de aplicaciones, incluyendo:
Antenas de estación base celular: proporcionan un rendimiento robusto en los sistemas de comunicación.
Etiquetas de identificación RF: permiten un seguimiento e identificación fiables.
Radar y sensores para automóviles: soporte de sistemas avanzados de asistencia al conductor (ADAS) y características de seguridad.
LNB para satélites de transmisión directa: garantizar la recepción y el procesamiento de señales de alta calidad.
Conclusión
El Rogers RO4350B 4-Layer Rigid PCB representa un avance significativo en la tecnología de PCB, combinando rentabilidad con características de alto rendimiento.excelente estabilidad dimensional, y su alta resistencia térmica lo convierten en una opción ideal para una variedad de aplicaciones exigentes.este PCB se destaca como una solución confiable para los ingenieros y diseñadores que buscan calidad y rendimiento en sus proyectos.
