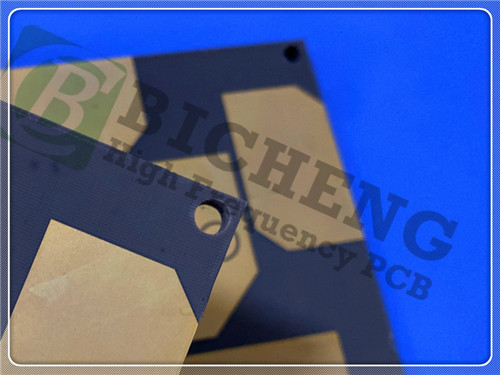

CuClad de dos lados 250 PCB 20 mil ENIG terminado

Estamos entusiasmados de presentar nuestro reciente PCB con Rogers CuClad 250 laminados, una solución de vanguardia diseñada para aplicaciones de alto rendimiento en la industria electrónica.Este PCB rígido de 2 capas combina materiales avanzados y una construcción meticulosa para ofrecer propiedades eléctricas y mecánicas excepcionales, por lo que es ideal para una variedad de entornos exigentes.

Características clave del Rogers CuClad 250

- Constante dieléctrica: oscila entre 2,40 y 2,55 a 10 GHz, proporcionando un rendimiento superior para aplicaciones de alta frecuencia.


- Factor de disipación: un impresionante 0,0017 a 10 GHz, lo que garantiza bajas pérdidas de circuito.


- Baja absorción de humedad: sólo 0,03%, lo que mejora la fiabilidad en diversas condiciones.


- Fuerte resistencia a la peeling: 14 lbs/in, asegurando durabilidad y estabilidad.


- Baja desgasificación: Pérdida de masa total (TML) del 0,01% y sin recuperación del vapor de agua (WVR), ideal para aplicaciones sensibles.


- Construcción de recubrimiento cruzado: fibra de vidrio tejida con capas alternas orientadas a 90 grados, proporcionando propiedades mecánicas y eléctricas equilibradas.


- Alta relación PTFE/vidrio: mejora la estabilidad dimensional y el rendimiento térmico.

Beneficios del CuClad 250

La construcción cruzada del Rogers CuClad 250 da como resultado unas características eléctricas y mecánicas equilibradas, lo que lo hace particularmente adecuado para:

- Anchos de línea más amplios: admite una menor pérdida de inserción, crucial para el rendimiento de alta frecuencia.


- Bajas pérdidas de circuito: ideal para aplicaciones que requieren una integridad fiable de la señal.


- Uniformidad constante dieléctrica: ofrece una mejor consistencia en comparación con los laminados reforzados con fibra de vidrio no tejida tradicionales, lo que garantiza un rendimiento óptimo en circuitos sensibles a Er.

Detalles de la instalación y la construcción de PCB

Este PCB rígido de 2 capas tiene:

- Capa de cobre 1: 35 μm
- Rogers CuClad 250 Núcleo: 0,508 mm (20 mil)
- Capa de cobre 2: 35 μm

Las dimensiones del PCB recién enviado se especifican como 23,97 mm x 30,09 mm, lo que permite una tolerancia de ± 0,15 mm para garantizar un ajuste preciso y la compatibilidad con diversas aplicaciones.Un espesor de cartón acabado de 0.6 mm, ofreciendo una estructura robusta manteniendo un perfil ligero.

Para el acabado de la superficie, se utiliza ENIG (oro de inmersión de níquel sin electro, que proporciona una excelente solderabilidad y resistencia a la corrosión.La pantalla de seda superior está impresa en blanco para mayor claridad en la identificación de los componentes, mientras que se utiliza un color azul vibrante para la máscara de soldadura superior, que ofrece protección y atractivo estético.

Para garantizar la calidad, se realiza una prueba eléctrica del 100% antes del envío, garantizando que cada PCB cumpla con estándares de rendimiento rigurosos.Este compromiso con la calidad pretende garantizar la fiabilidad y la funcionalidad en diversas aplicaciones.

La obra de arte se suministra en el formato Gerber RS-274-X, lo que garantiza la compatibilidad con los procesos de fabricación estándar de la industria.

Garantizar la calidad

Fabricado de acuerdo con las normas IPC-Clase-2, este PCB garantiza un nivel moderado de fiabilidad adecuado para la electrónica de consumo y más allá.Este compromiso con la calidad garantiza que usted reciba un producto que cumpla con los más altos criterios de rendimiento.

Aplicaciones típicas

El PCB Rogers CuClad 250 es perfecto para una variedad de aplicaciones, incluyendo:

- Radares: sistemas de radar de alto rendimiento que requieren precisión y fiabilidad.
- Contramedidas electrónicas: eficaces para aplicaciones avanzadas de defensa.
- Componentes de microondas: Ideal para amplificadores de bajo ruido (LNA), filtros, acopladores y otras aplicaciones de microondas.

Disponibilidad

Nuestro Rogers CuClad 250 PCB está disponible en todo el mundo, listo para satisfacer sus necesidades específicas de proyecto.este PCB está diseñado para ofrecer un rendimiento excepcional.

Conclusión

Descubra las ventajas de nuestro recientemente enviado Rogers CuClad 250 PCB, diseñado para la excelencia en aplicaciones de alta frecuencia.y estrictos estándares de calidad, este PCB es su solución para proyectos electrónicos exigentes. Póngase en contacto con nosotros hoy para cualquier consulta para este PCB.
